NEMA17步进电机V型槽安装固定钣金件

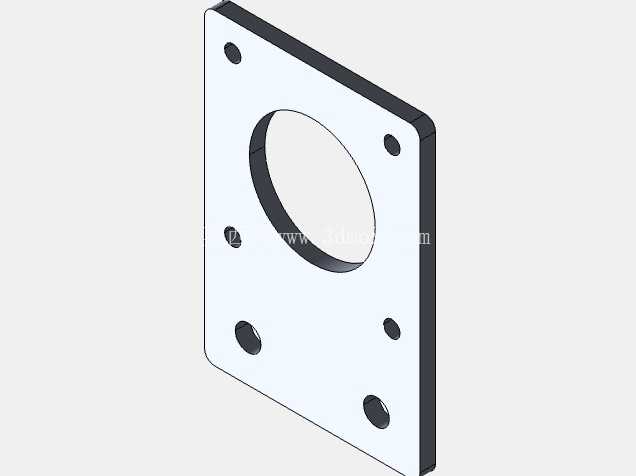

　　这款安装件主要面向小型自动化设备、桌面级数控装置、3D打印传动单元、小型输送模组等场景的步进电机安装需求，核心适配NEMA17规格的42系列步进电机，专门针对2020规格V型槽铝型材的安装场景做了孔位匹配，解决了常规电机安装板无法直接卡入V型槽、需要额外转接件的痛点。从结构设计来看，整体采用冲压钣金工艺成型，板材厚度适配常规M3、M4规格紧固件的安装强度需求，板面做了平整化处理，保证电机安装面的平面度误差控制在合理范围内，避免电机安装后出现输出轴偏斜、传动带轮不同心的问题。中间的大直径开孔完全避让NEMA17电机的前端定位凸台与输出轴，不会出现安装干涉，同时预留了足够的穿线空间，方便电机线缆从板后穿出布线。

　　周边的安装孔位做了分层设计：靠近中心的四个孔位完全匹配NEMA17电机的标准安装孔距，直接对应电机端盖的固定螺丝孔，无需额外打孔适配；外侧的六个孔位则完全对齐2020V型槽铝型材的槽道间距，其中下方两个带沉台的孔位对应型材端面的固定需求，侧边的四个孔位可配合T型螺母实现板件在型材任意槽位的锁紧固定，既可以做电机端面的垂直安装，也可以实现电机侧装、倒装等多种安装姿态，适配不同设备的布局需求。

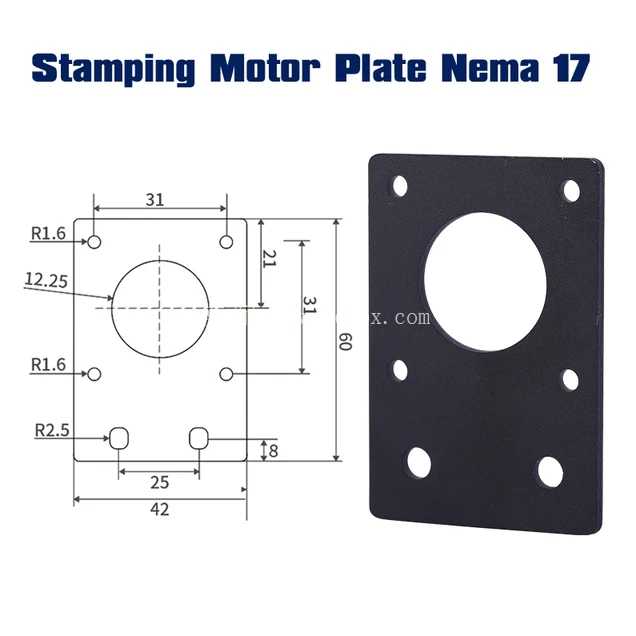

　　尺寸边界上，整体板件的长宽尺寸控制在60mm×42mm范围内，不会占用过多的型材安装空间，在紧凑的小型设备内部也能顺利布置；各孔位的边距做了合理的强度预留，不会因为孔位离板边过近导致冲压成型后出现板边开裂、安装时受力变形的问题，R1.6、R2.5的圆角过渡既符合冲压工艺的成型要求，避免尖角处的应力集中，也能消除安装过程中划伤操作人员、划破线缆的隐患。在实际设备装配场景中，这款安装板可以直接替代需要二次加工的转接板，省去设计人员重新绘制安装孔位、核对型材间距的步骤，装配时只需要将电机对准中心孔位锁紧螺丝，再将板件通过T型螺母固定在2020型材的对应位置即可，大幅缩短小型自动化模组的装配周期。

　　针对传动场景的受力需求，板件的材质选型适配常规冷轧钢板冲压后做发黑处理的工艺，表面硬度足够承受步进电机运转时的轻微振动，不会因为长期运行出现固定孔位滑丝、板件弯曲变形的问题，保证带轮、丝杠等传动部件的同轴度长期稳定，减少设备后期的维护调整频率。设计过程中充分考虑了冲压加工的工艺性，所有孔位均采用标准冲头即可加工，没有异形结构需要额外开模，成型后的板件不需要二次机加工就能直接使用，兼顾了加工成本与安装实用性，对于做小型桌面设备、非标自动化小模组的设计人员来说，直接选用这款安装件可以大幅减少结构设计的重复工作量，也能避免自行设计时出现孔位偏差、安装干涉的常见问题。
