电子零件收纳用抽拉式可堆叠储物盒

在电子组装、维修、实验室物料管理场景中，零散小零件的分类收纳一直是影响作业效率的关键环节，这类抽拉式可堆叠储物盒正是针对贴片电阻、电容、接线端子、小型紧固件这类尺寸偏小、品类繁杂的电子零件设计的存储载体。从实际使用场景来看，这类储物盒可直接放置在工作台面、物料架层板上，也可根据工位物料需求堆叠组合，无需额外安装固定支架，适配多数电子维修台、SMT线边物料暂存区、个人DIY工作台的空间条件。

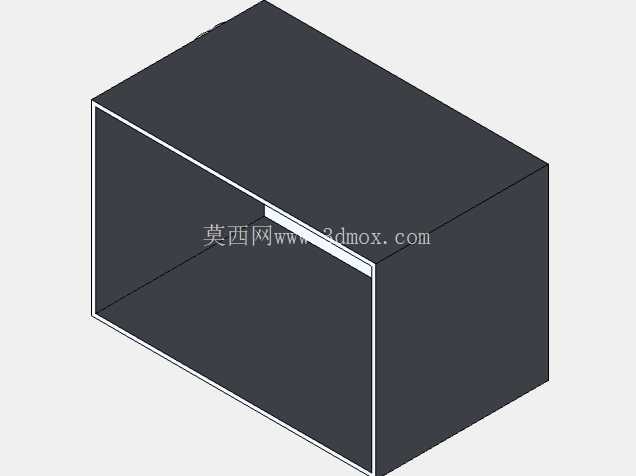

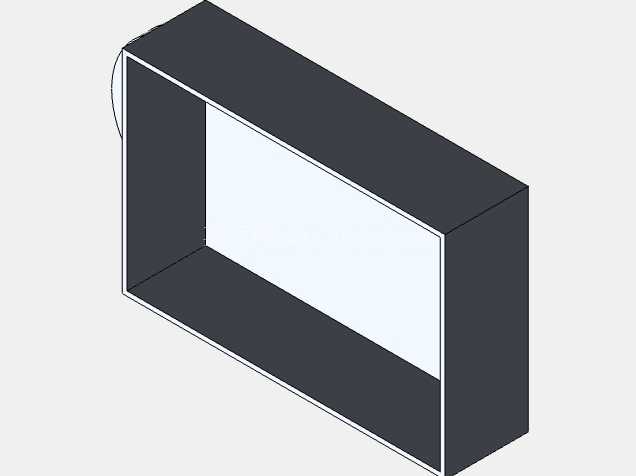

设计层面上，这款储物盒采用了模块化堆叠思路，单盒为敞口抽拉结构，前端设置弧形抠手位，抽拉时手指可完全贴合抠手曲面，即便戴薄款防静电手套也能顺畅抽出盒体，不会出现打滑脱手的情况。盒体与堆叠框架采用间隙配合设计，单盒推入框架后，盒体顶面与上层框架的底面预留0.2mm的滑动间隙，既不会因间隙过大导致抽拉时晃动异响，也不会因间隙过小出现卡滞，即便盒内装载满重量约200g的金属小零件，抽拉力也能控制在15N以内，符合单手操作的施力习惯。

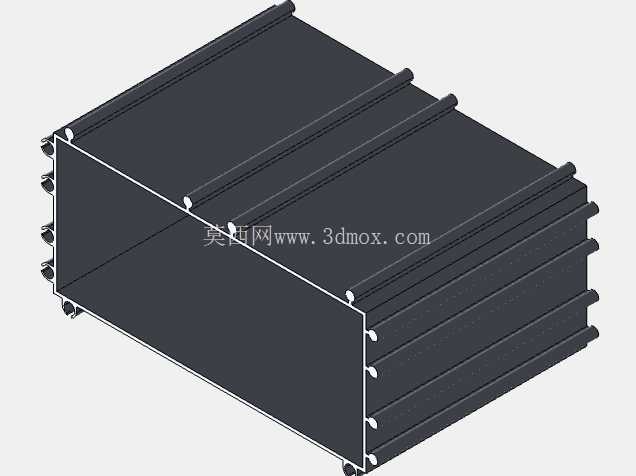

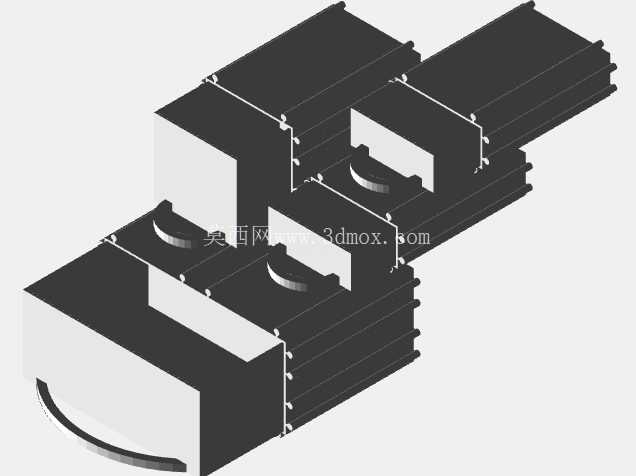

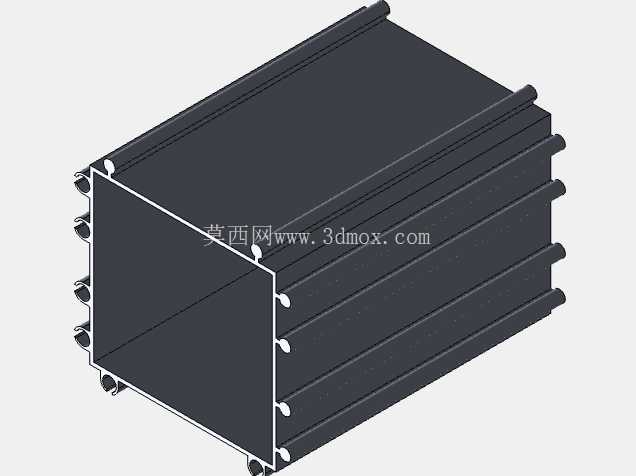

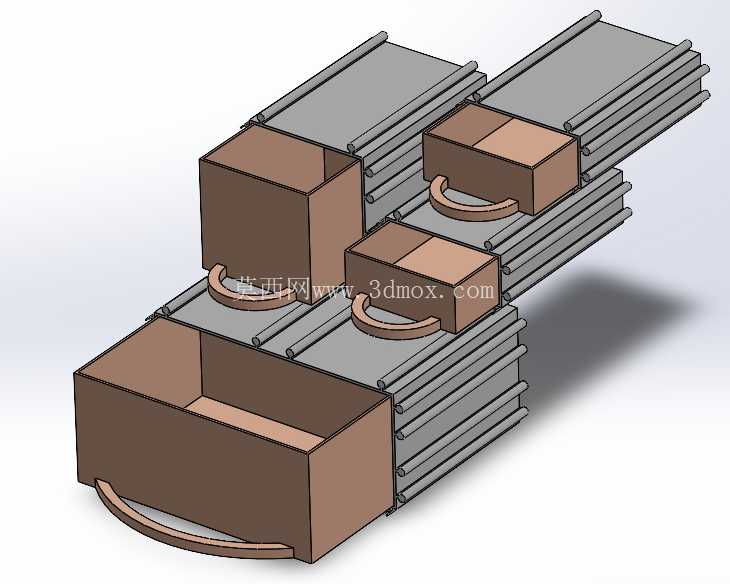

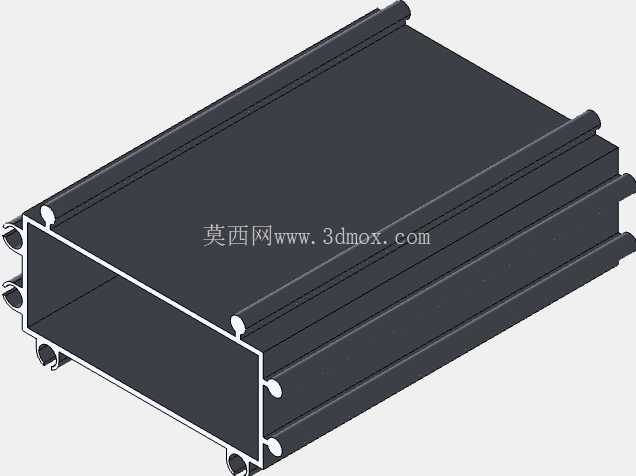

堆叠框架采用平行杆式支撑结构，四根纵向支撑杆作为堆叠导向与承重载体，每层框架可容纳四个不同尺寸的储物盒，框架之间通过杆端的凹凸定位结构实现层间拼接，堆叠后整体的抗侧倾能力经过验证，三层堆叠状态下侧向施加10N的推力不会出现层间滑脱，满足常规工位的放置稳定性要求。盒体本身采用直壁无内凹结构，内部无多余加强筋凸起，可最大化利用内部存储空间，不同尺寸的盒体可根据存储零件的体积灵活搭配放置在同一层框架内，比如大尺寸盒体存放接线端子、接插件这类体积稍大的零件，小尺寸盒体存放0402、0603封装的贴片元件，实现同框架内的多品类零件分区存储。

从安装边界来看，单组四层堆叠的整体外轮廓尺寸适配常规400mm深度的工作台面，放置后不会超出工作台边缘，框架底部设置有四个防滑胶垫点位，放置在防静电工作台面时不会随抽拉动作出现整体移位。盒体内部做了圆角过渡处理，没有尖锐棱角，取放零件时不会刮伤手指或者勾住防静电手环的挂绳，同时圆角结构也能避免零件卡在边角位置，倾倒盒体取料时零件可完全滑出，不会出现残留。

在实际产线应用中，这类可堆叠储物盒相比传统的一体式零件柜，灵活性更强，可根据当日生产的产品BOM清单，提前将对应工位需要的零件装入盒体，整组框架直接搬运到对应工位，换产时无需逐个转移零件盒，大幅缩短线边物料的准备时间。对于维修工位而言，可将常用的螺丝、接插件、芯片分别放置在不同盒体内，堆叠放置在工作台侧方，不占用工作台中央的操作空间，需要取用对应零件时直接抽出对应盒体即可，不用翻找大型物料柜。

结构设计上，盒体的壁厚做了等厚处理，适配常规的注塑成型工艺，抽拉方向的脱模斜度控制在1°以内，既保证脱模顺畅，也不会出现盒体推入后上下晃动的问题。前端抠手位做了加厚处理，长期抽拉不会出现抠手位置断裂的情况，框架的支撑杆采用等截面设计，堆叠时的受力均匀传递到最底层框架，不会出现上层负载过大导致中层框架变形的问题。

考虑到电子车间的防静电需求，盒体与框架的材质可选用防静电PP材质，表面电阻可控制在10^6-10^9Ω之间，避免存储静电敏感器件时出现静电击穿的问题，同时材质耐酒精擦拭，日常工位清洁时可直接用酒精喷洒擦拭，不会出现表面腐蚀发白的情况。盒体本身无锁扣结构，抽拉到位后依靠盒体与框架的摩擦力保持位置，不会在设备运行产生的轻微振动下自行滑出，即便框架放置在有轻微振动的流水线边工位，也能保证盒体不会意外滑落。
