带传动结构定滑轮组三维设计作品

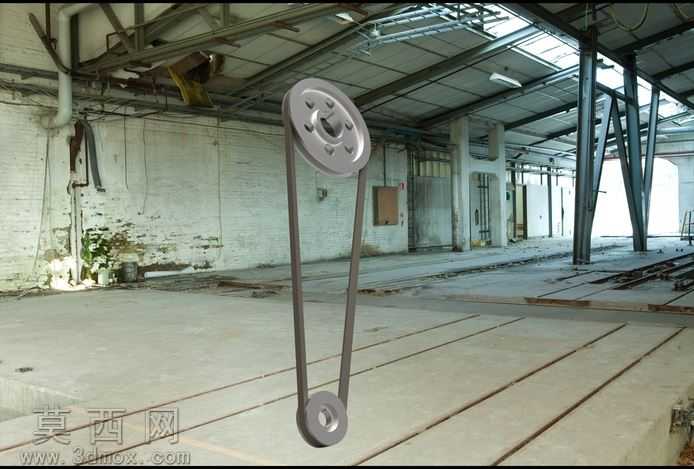

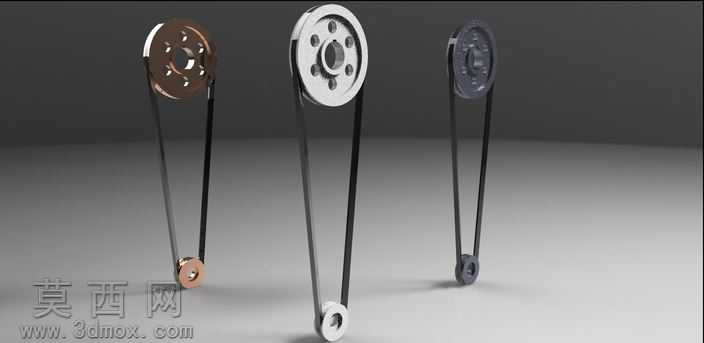

本作品为带传动结构的定滑轮组三维设计，建模阶段采用SolidWorks完成全参数化特征构建，首先绘制轮体的旋转截面草图，通过旋转凸台命令生成滑轮的基础轮坯，随后对轮缘的V型带槽进行精确尺寸约束，确保槽型角度、槽深、槽宽参数匹配配套传动带的安装要求，再对轮毂部分的安装孔、键槽、定位倒角逐一进行特征切除，保证轮体与安装轴的配合精度符合机械设计公差要求。建模过程中对轮辐部分的减重孔进行阵列特征处理，保证各孔位的圆周分布均匀性，同时对所有棱边添加符合工艺要求的圆角特征，避免应力集中问题。渲染阶段采用KeyShot完成场景搭建与材质赋予，金属轮体部分赋予哑光钢材质，调整材质的粗糙度、金属度参数还原冷轧钢材的真实质感，传动带部分赋予黑色橡胶材质，添加细微的纹理凹凸效果模拟橡胶带的表面肌理，场景选用废弃工业厂房环境，通过环境光遮蔽、全局光照效果提升模型的真实感，调整相机视角采用斜向透视角度，完整展示上下两个滑轮的配合关系与传动带的张紧状态。结构设计上，该滑轮组采用定滑轮传动布局，上下两轮的中心距经过合理计算，保证传动带的包角满足传动效率要求，轮体的中心孔设计为通孔结构，可适配标准紧固件完成轴系安装，轮缘的槽型设计可有效防止传动带在运行过程中发生脱槽问题，整体结构简洁紧凑，兼顾了传动稳定性与零件加工工艺性。设计思路围绕通用五金传动配件的实用需求展开，在保证零件结构强度的前提下尽可能优化轮体重量，所有特征尺寸均参考通用机械设计标准设定，可直接用于传动机构的方案演示、教学演示或者非标设备的选型参考，模型的各特征保留完整建模历史，可根据实际使用需求快速修改轮径、槽宽、安装孔尺寸等参数，适配不同的传动载荷与安装场景。
