24叶片低压风扇涡扇发动机结构模型

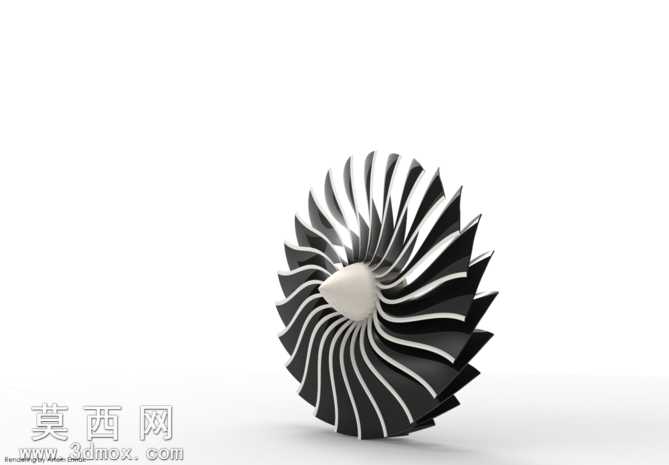

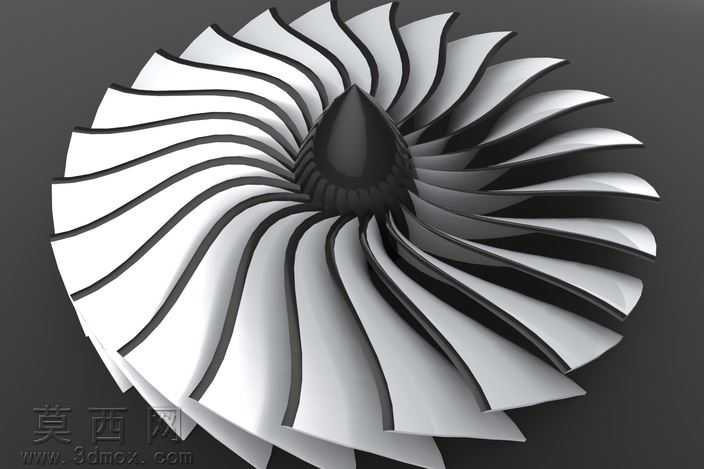

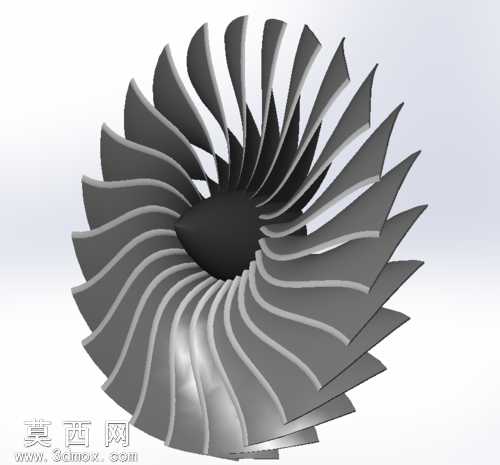

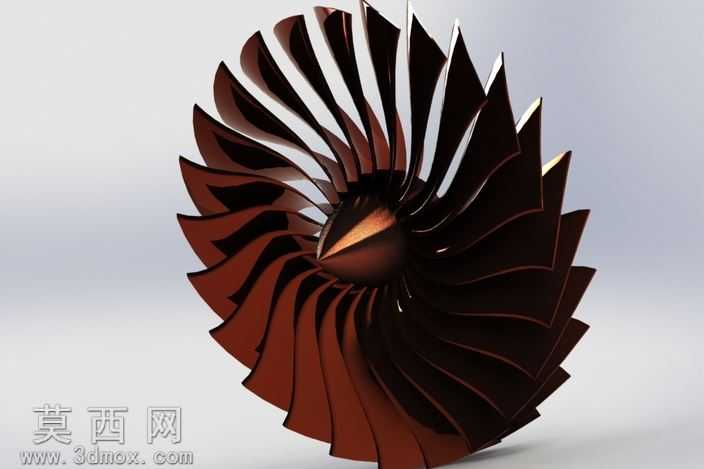

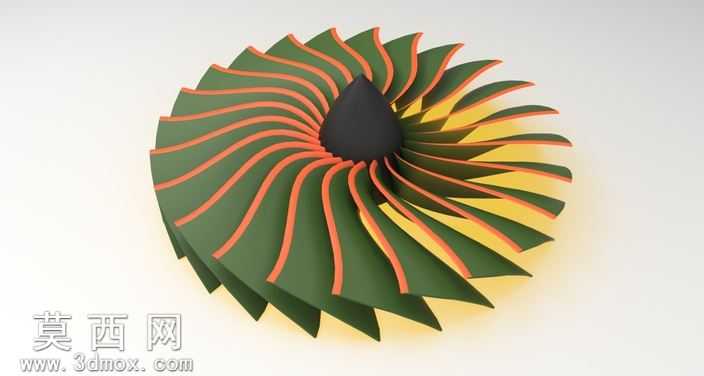

本作品为24叶片构型的低压风扇涡扇发动机三维模型，建模阶段以真实大涵道比涡扇发动机的风扇级结构为参考基准，在SolidWorks软件中完成全参数化建模流程。首先通过草图绘制确定风扇轮盘的基准回转轮廓，采用旋转凸台命令生成轮毂的基础实体，针对24片宽弦风扇叶片的复杂曲面构型，先绘制叶片不同展向位置的翼型截面草图，通过投影曲线、放样凸台命令生成单叶片的实体特征，再通过圆周阵列命令完成24片叶片的均布排布，建模过程中严格控制叶片的安装角、掠角与扭转过渡参数，还原真实涡扇风扇叶片的气动外形特征，同时对叶片与轮毂的衔接位置做圆角过渡处理，消除应力集中的结构尖角，保证模型结构的合理性。材质与渲染阶段，轮毂部分采用哑光浅灰白色工程塑料质感材质，模拟风扇轮盘的复合材料基底效果，叶片部分采用哑光黑色主体搭配银白色前缘饰条的材质方案，还原真实叶片的金属前缘防护层与复合材料主体的视觉区分，渲染环境采用柔和的影棚柔光环境，添加柔和的地面接触阴影，突出叶片的层叠曲面结构与整体涡扇的涡轮形态，通过多角度的光影调整展现叶片的扭转弧度与阵列排布的韵律感。结构设计上，模型还原了低压风扇级的核心组成，包含中心整流锥、风扇轮毂、24片均布宽弦叶片三个核心部分，整流锥采用平滑的圆锥曲面造型，与轮毂前端平滑衔接，引导来流顺畅进入叶片通道，叶片沿轮毂周向360度均匀分布，每片叶片从叶根到叶尖呈现连续的扭转变化，保证不同展向位置的气流攻角符合气动设计逻辑，整体模型无多余冗余结构，各特征之间衔接流畅，既还原了涡扇发动机风扇级的真实结构特征，也通过简洁的构型展现了航空动力部件的工业设计美感，可用于风扇结构原理展示、涡扇发动机入门教学、相关产品外观设计参考等场景。
