100规格四爪独立卡盘结构设计

这款卡盘属于机床回转装夹类工装，主要适配普通车床、外圆磨床、简易数控车床的主轴端装夹需求，也可搭配分度头、回转工作台使用，完成非回转体、偏心件、不规则轮廓工件的装夹定位作业。和常见的自定心三爪卡盘不同，这款四爪独立卡盘的每个卡爪都配备单独的调节传动结构，单爪可独立做径向位移调整，不需要依靠盘丝结构同步联动，装夹时不会受工件自身形位偏差限制，不管是方形毛坯、偏心轴类、异形铸件还是不对称的焊接结构件，都能通过逐个调整卡爪位置找正工件回转中心，找正精度可根据操作需求控制在0.01mm级别，适合小批量多品种的机加工场景，尤其是修配类车间、工装制造工位、单件定制加工环节使用。

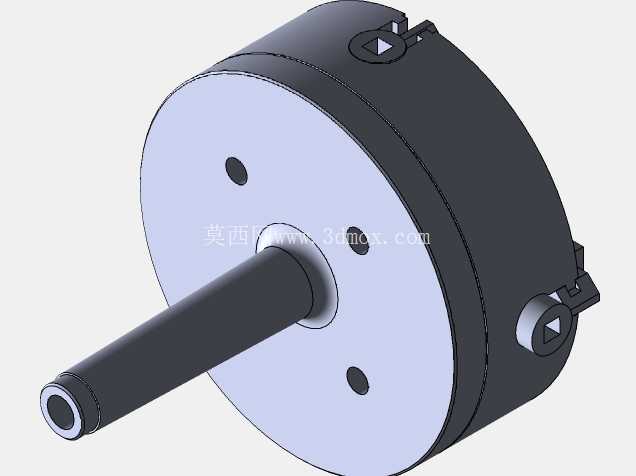

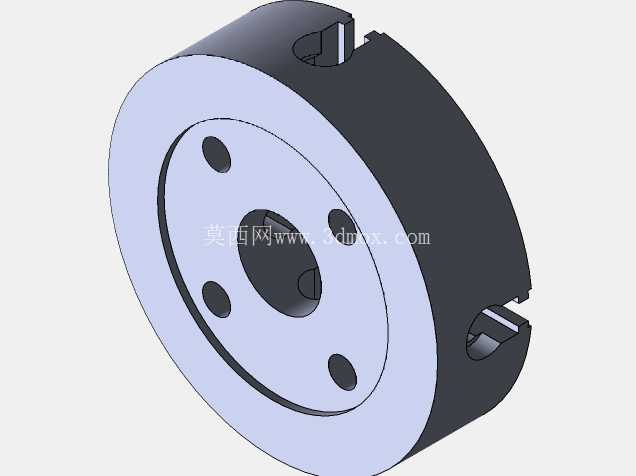

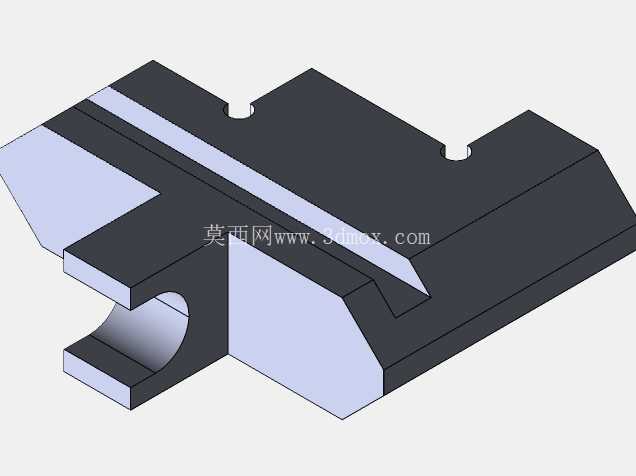

从结构设计逻辑来看，整个卡盘采用盘式主体承载结构，主体为圆柱形盘体，前端面设置四条径向分布的卡爪导向槽，每个导向槽内装配可滑动的卡爪滑块，盘体侧面对应每个卡爪的位置设置独立的调节方头，使用时通过卡盘扳手转动调节方头，带动内部的丝杆螺母副传动，驱动对应卡爪沿导向槽做径向进给或后退，四个卡爪的调节动作完全独立，互不干涉。盘体中心设置贯穿的通孔，可适配长轴类工件穿过卡盘装夹，拓展长料加工的适配性；盘体前端面均匀分布三个安装定位孔，用于和机床主轴法兰端做定位连接，安装孔的位置度公差按照机床附件通用标准设计，可适配同规格标准主轴的安装接口，不需要额外做转接法兰改造。盘体侧面还设置了快换结构的锁紧卡位，可配合卡盘快换装置实现不同卡盘的快速切换，减少换装停机时间。

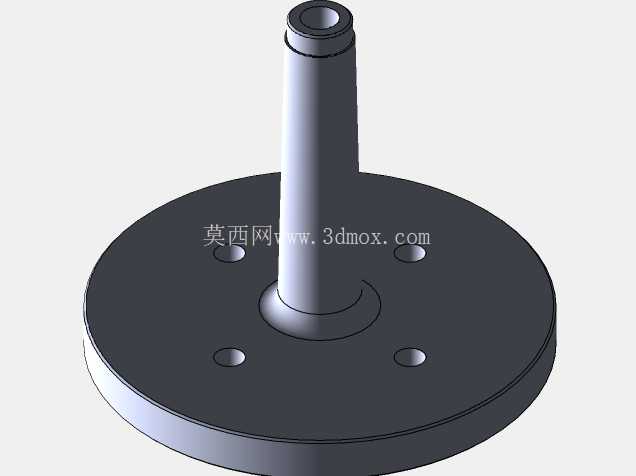

从安装边界尺寸来看，这款卡盘的盘体外径为100mm规格，属于中小型机加工用卡盘，整体轴向厚度控制在适配小型机床主轴端的安装空间范围内，安装后不会超出主轴端的安全回转半径，卡爪最大张开行程可覆盖直径120mm以内的工件装夹，最小装夹直径可通过卡爪反装实现小直径工件的内撑装夹，适配的工件重量不超过小型车床的额定装夹负载。卡盘的主轴连接端采用标准短圆柱连接结构，定位止口尺寸匹配同规格通用车床的主轴端止口，安装时只需将卡盘止口与主轴止口贴合，穿入连接螺栓紧固即可完成安装，不需要额外做适配加工。

在实际使用场景中，这类四爪独立卡盘的适用范围比自定心卡盘更广，比如加工偏心轴类零件时，不需要制作专用偏心夹具，只需通过百分表打表调整四个卡爪的位置，就能将工件的偏心回转中心找正到与主轴回转中心重合，完成偏心外圆、偏心孔的加工；装夹方形、矩形等非圆截面毛坯时，四个卡爪可分别贴合工件的四个侧面，夹紧力可根据每个接触位置的毛坯平整度单独调整，避免因毛坯表面不平整导致的装夹变形或夹不牢的问题；针对不规则轮廓的铸件、锻件毛坯，可通过调整单爪的夹紧行程，避开毛坯表面的浇冒口残留、飞边等凸起位置，选择平整的基面作为夹紧点，保证装夹稳定性。设计时每个卡爪的夹紧面都做了淬硬处理，硬度达到HRC55以上，减少长期使用导致的夹紧面磨损，保证装夹精度保持性；卡盘内部的丝杆传动副采用油脂润滑结构，日常维护时只需定期从注油孔注入润滑脂，就能保证调节动作顺畅，不会出现卡滞问题。盘体的外圆和端面都做了精加工，作为卡盘安装找正的基准面，安装到主轴上时可通过打表检测盘体端面和外圆的跳动，保证卡盘自身的回转精度满足加工要求。
