踏板摩托车发动机散热离心风扇结构

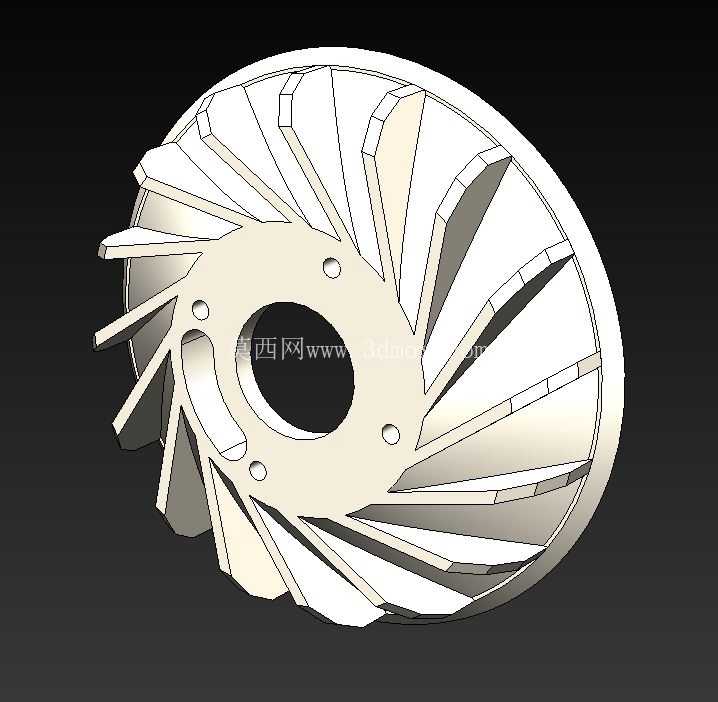

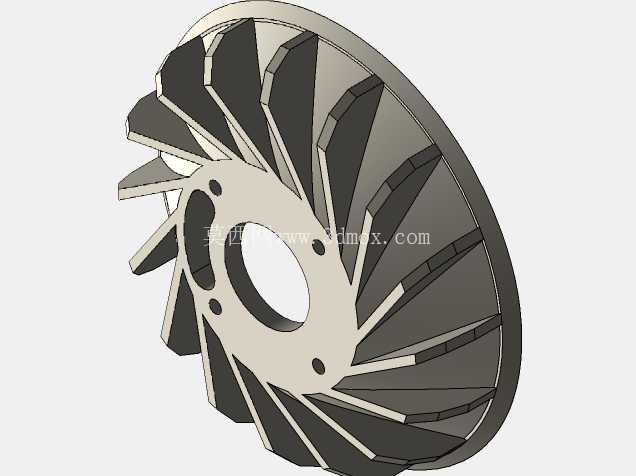

　　这类离心式风扇主要配套小排量踏板摩托车的强制风冷发动机使用，熟悉踏板车动力结构的工程师都清楚，受整车包覆式外壳的布局限制，发动机缸体、缸头无法像跨骑车那样依靠行驶气流实现自然风冷，必须依靠这类内置风扇配合导风罩，将冷却气流定向输送到燃烧室、散热鳍片区域，避免动力单元在低速爬坡、长时间怠速工况下出现热衰，保证点火效率、机油润滑性能稳定在设计区间内。从结构细节来看，该风扇采用后倾式叶片设计，叶片沿轮毂周向均匀分布，每片叶片的型线都经过弧度优化，旋转时可以在较低的转速区间就建立足够的风压，同时尽可能降低叶片切割气流产生的高频噪音，匹配踏板车日常通勤的NVH需求。轮毂区域的中心通孔对应发动机曲轴输出端的安装轴位，周边均匀分布的四个安装孔位，完全匹配原厂曲轴端的固定螺柱位置，安装时不需要额外做转接加工，孔位的位置度公差控制在0.1mm以内，避免高速旋转时出现动平衡超差，引发整车怠速抖动的问题。风扇的整体外圆直径严格匹配发动机导风罩的内圈尺寸，装配后叶片外缘和导风罩内壁的间隙控制在2-3mm，既不会因为间隙过小出现运转擦碰，也不会因为间隙过大造成风压泄漏，保证冷却气流的利用率。

　　设计过程中首先要明确风扇的工作转速区间，这类风扇直接由曲轴驱动，转速和发动机转速完全同步，日常行驶常用转速在3000-7000rpm区间，最高转速不超过9000rpm，因此叶片的根部做了加厚过渡处理，避免长期高转速运转下叶片出现疲劳断裂，同时轮毂和叶片的连接位置做了圆弧过渡，减少应力集中点。材料选型上一般采用玻纤增强尼龙材质，既可以满足高速旋转的强度要求，又能控制部件自重，降低曲轴端的转动惯量，减少发动机动力损耗，同时材料本身的耐温性能可以覆盖发动机舱内的长期工作温度，不会因为长期接触高温出现材质变形、脆化的问题。

　　从安装边界来看，风扇装配后轴向的突出尺寸完全在导风罩的容纳空间内，不会和周边的启动电机、传动箱外壳产生干涉，装配时只需要对准安装孔位，拧紧固定螺母即可完成安装，不需要做额外的位置调整。这类风扇的气流走向是从风扇中心侧进风，依靠叶片旋转的离心作用将气流沿径向甩出，顺着导风罩的导流通道分别流向缸头的进排气区域、缸体的活塞行程区域，针对性带走燃烧产生的多余热量，和自然风冷结构相比，强制风冷的散热效率不受车速影响，即使在长时间怠速、低速爬坡的工况下，也能维持稳定的散热能力，保证小排量踏板发动机在各种使用场景下都能工作在合适的温度区间。

　　在建模过程中，需要重点关注叶片型面的顺滑度，避免出现曲面褶皱、棱角突变，否则不仅会影响实际送风效率，还会在高速旋转时产生额外的紊流噪音；同时安装孔的位置精度、中心孔的同轴度都是需要重点管控的形位公差，这些参数直接影响风扇运转时的动平衡表现，如果同轴度超差，高速旋转时产生的离心力会引发曲轴端的异常振动，长期使用还会加速曲轴轴承的磨损。另外风扇的整体重量也需要做严格控制，过重的风扇会增大曲轴的旋转惯量，虽然对起步加速的影响不大，但会提升发动机的运转阻力，一定程度上增加燃油消耗，因此在保证结构强度的前提下，轮毂区域做了合理的减重设计，去除了非受力区域的多余材料，兼顾强度和轻量化需求。
