弗朗西斯转轮式水力发电装置结构设计

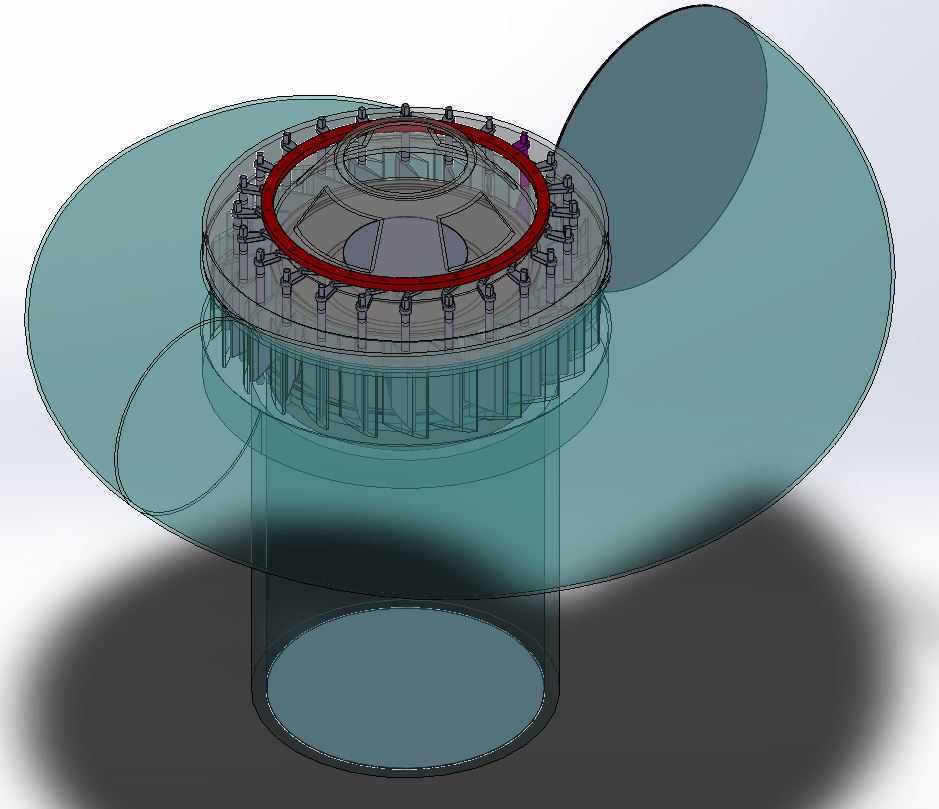

　　在中小流域径流式水电开发、工业尾水余能回收、山区分布式供能站点的场景中，弗朗西斯式混流水力转轮的适配性一直是结构设计阶段的核心考量点，不同于高水头冲击式水轮对来水压力的严苛要求，也区别于低水头轴流转桨式对大流量的依赖，该型转轮的结构设计覆盖了中水头段的宽幅工况适配需求，可在20-80米水头区间保持稳定的能量转换效率。从结构功能层面拆解，整套装置核心由蜗壳导水机构、混流转轮、尾水管段三个核心功能段组成，导水机构的可调导叶角度可根据来水流量动态调整入流角度，避免转轮入口处出现脱流、涡流等能量损失问题，转轮部分采用扭曲空间叶片设计，叶片型线完全贴合水流在转轮内的径向转轴向的流动轨迹，确保水流从径向进入转轮腔后，可平顺推动叶片转动完成能量传递，最终通过轴向尾水管将剩余动能回收，降低出口流速带来的能量损耗。

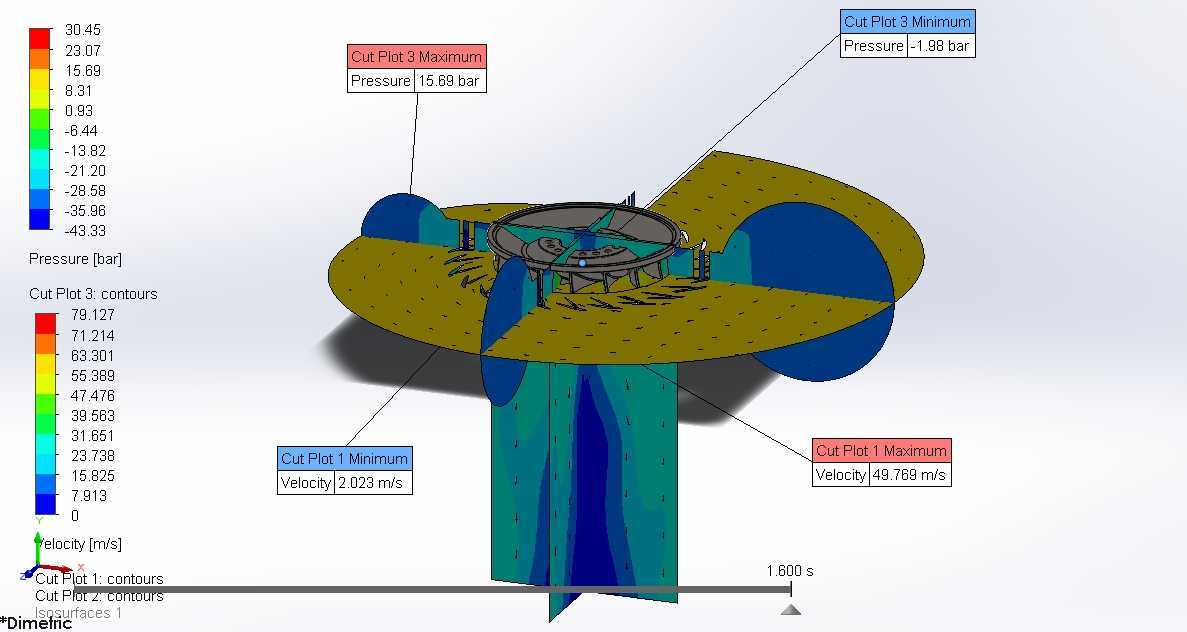

　　设计阶段的流场校核是该类结构的核心环节，从流场仿真的压力分布云图可以看到，转轮高压侧入口处的压力峰值控制在合理区间，低压侧未出现超出汽化阈值的低压区，可有效避免长期运行过程中的空蚀损伤，流速分布上，转轮入口流速沿周向均匀分布，出口处流速沿尾水管轴向平顺扩散，无明显的偏流、横向涡流问题，这一设计可大幅降低转轮运行过程中的径向不平衡力，减少主轴密封、轴承部件的交变载荷，延长整机维护周期。

　　从安装边界来看，该型转轮的径向尺寸与蜗壳的入流口径匹配，轴向安装长度需结合尾水管的淹没深度预留足够的安装空间，导水机构的调节执行机构需布置在蜗壳外侧的检修平台层，避免长期处于潮湿水环境中出现卡涩故障，主轴的密封结构需采用多层组合密封形式，适配含沙水流工况下的耐磨密封需求。在实际应用场景中，该类结构不仅可用于常规的河道水电站建设，也可适配工业循环水系统的余压回收场景，比如钢厂冷却水回水、水库放水洞的余能回收，通过调整转轮的叶片型线参数，可适配不同来水压力、流量的工况需求，无需对原有输水管道进行大规模改造即可完成加装。

　　结构设计过程中，转轮的叶片与轮毂、上冠下环的连接位置做了圆弧过渡处理，避免应力集中导致的结构疲劳问题，所有过流面的粗糙度控制在合理区间，减少沿程阻力损失，同时过流部件的材质可根据水质情况选择碳钢衬不锈钢、整铸不锈钢或者抗磨蚀合金材质，适配不同含沙量、不同酸碱度的来水条件。不同于常规卧式水轮的安装形式，该结构采用立式布置，转轮重量通过主轴传递到上部推力轴承，运行过程中轴向水推力通过减压孔平衡，可有效降低推力轴承的载荷，尾水管的扩散段设计采用渐扩式结构，扩散角控制在合理范围，避免扩散角过大导致的脱流问题，也避免扩散角过小导致的尾水管过长、土建成本升高的问题。导叶的型线采用对称翼型设计，在不同开度下均可保持平顺的出流角度，导叶的转轴位置经过力矩平衡计算，可降低调节过程中的操作力矩，适配小功率的执行机构即可完成开度调节，降低配套设备的成本。
