堆叠式干电池HHO氢氧发电装置

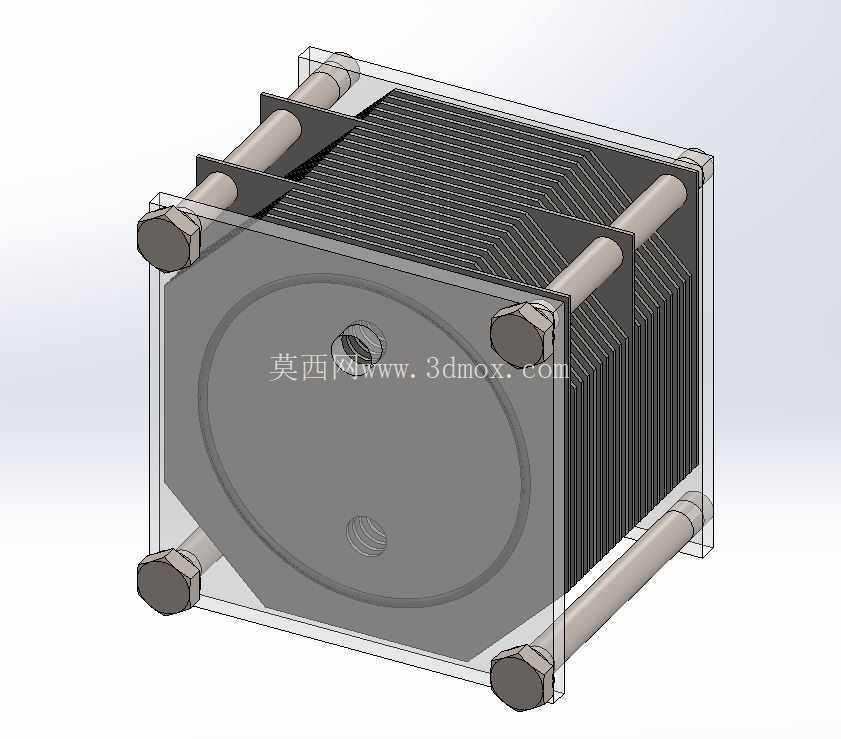

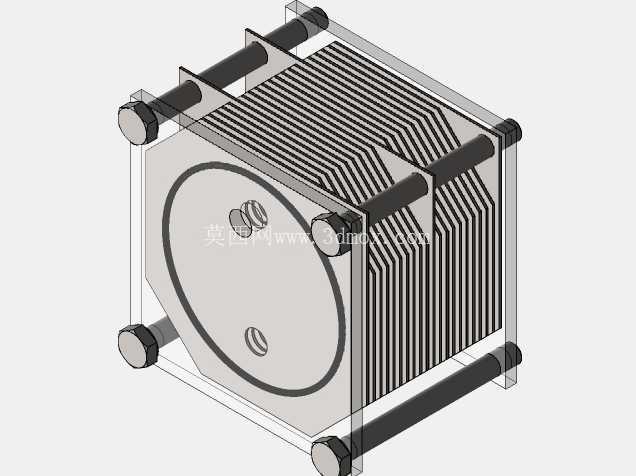

　　这套堆叠式干电池HHO发电装置的三维结构，面向小型氢氧发生与实验教学场景搭建，整体采用层叠极板加两端紧固端板的经典构型，核心功能是通过电解反应将水电解为氢氧混合气体，也就是常说的HHO布朗气，可用于小型焊接助燃、发动机进气节油改造、实验室气体演示以及微型燃料电池配套测试等场景。

　　从结构布局来看，装置主体由多片平行排布的电解极板堆叠而成，极板之间预留均匀的电解液流道与气隙，层间设置中性隔板来分隔不同反应区间，避免相邻极板直接短路，同时保证离子传导路径稳定。极板整体采用矩形切角轮廓，既最大化利用堆叠空间扩大反应面积，又在边角位置预留穿杆避让位，四根长紧固拉杆沿堆叠体的四个对角方向贯穿两端端板，拉杆两端搭配锁紧螺母与绝缘衬套，既可以通过拧紧力矩精准控制整组极板的压紧力，保证层间密封垫的压缩量均匀，又能实现金属拉杆与带电极板之间的电气绝缘，杜绝外部短路风险。

　　两端的端板采用透明硬质绝缘板材加工，正面端板上预留了两个流体接口，分别作为电解液加注口与氢氧混合气输出口，接口采用标准内螺纹结构，可直接对接软管、单向阀与阻火器，现场安装时不需要额外做转接工装。端板外形做了八边形切边处理，避开拉杆安装位的同时，减少了板材冗余重量，整体外轮廓方正，堆叠完成后整机呈长方体形态，长宽高尺寸适配常规实验台架的安装空间，底部四个角的拉杆端头可作为支撑脚，直接平放于工作台面，也可以通过端板上的预留孔位挂靠在壁挂支架上，安装边界灵活。

　　设计过程中优先考虑了电解反应的均布性：极板之间的间距控制在均匀窄缝范围，既降低电解液的电阻损耗，又让产生的氢氧气泡可以快速向上逸出，避免气泡附着在极板表面遮挡反应面积。层叠的极板数量可根据目标产气量灵活增减，整套拉杆的有效长度预留了足够的调节余量，不需要更换紧固件就能适配不同片数的极板组合，方便使用者根据用气需求调整装置规格。中性板的设置将整组电解槽分隔为多个独立反应小室，每个小室的电解液流通路径一致，电流在各极板之间分布更均匀，避免局部电流密度过高导致极板过热、电解液剧烈蒸发的问题。

　　从实际使用的角度出发，该结构的维护性也做了充分考量：当需要清理极板表面的电解沉积物、更换老化密封垫时，只需松开四根拉杆的锁紧螺母，即可逐层拆解极板与隔板，清洗完成后按顺序叠合重新压紧即可，不需要焊接或粘接固定，拆装重复精度高。端板采用透明材质还可以直接观察内部电解液液位、气泡生成状态以及极板工作情况，运行过程中出现液位不足、极板间堵塞等问题时可以第一时间发现，不用拆解装置就能判断运行状态。

　　装置的所有外露金属件仅为拉杆与锁紧螺母，且全部通过绝缘套与极板组隔离，外部无带电裸露部分，配套外接直流电源时安全性更高。整体结构没有复杂的异形曲面，所有极板、端板、拉杆均为常规机加工或板材切割件，制造成本低，零部件互换性强，既可以作为小型氢氧发生设备的原型验证结构，也可以用于新能源教学演示、电解原理实验、小型产气系统集成等场景，堆叠式的架构也为后续扩容增产气量提供了直接的改型参考，只需同比例增加极板数量、加长拉杆即可实现产能升级，核心端板与接口结构无需重新设计。
