小型四旋翼间谍无人机结构设计

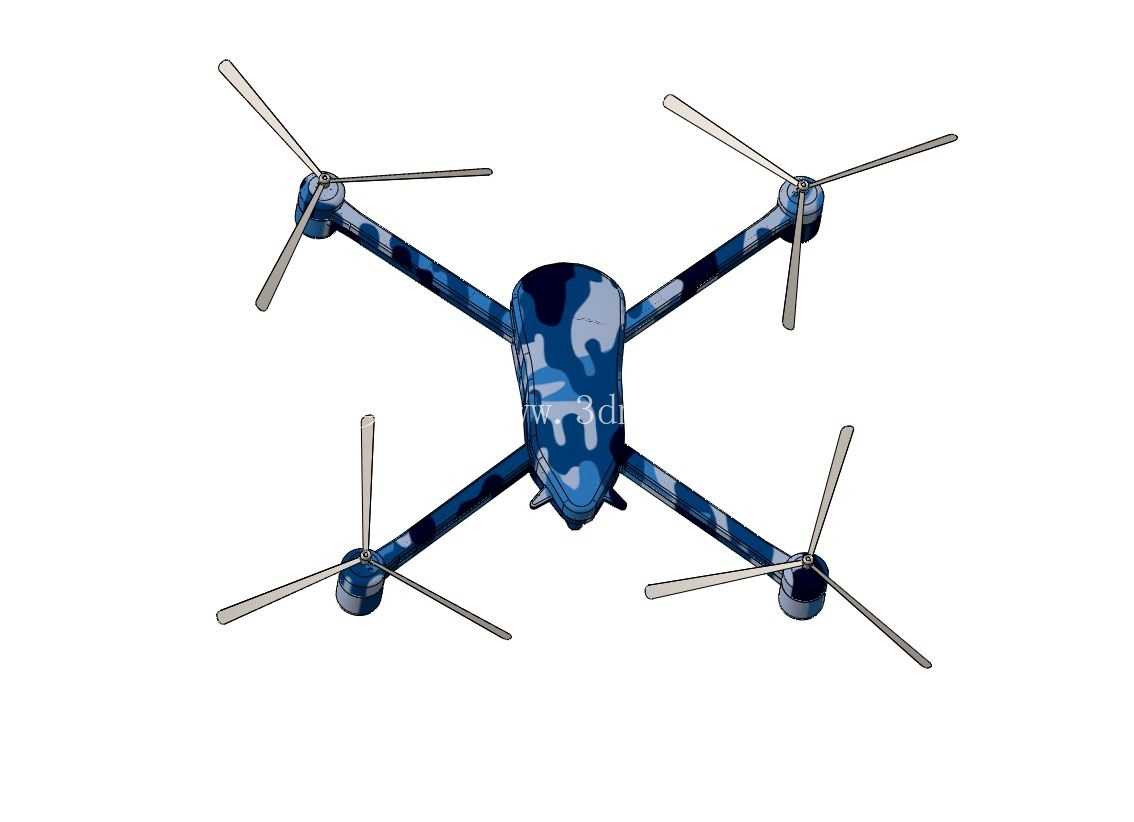

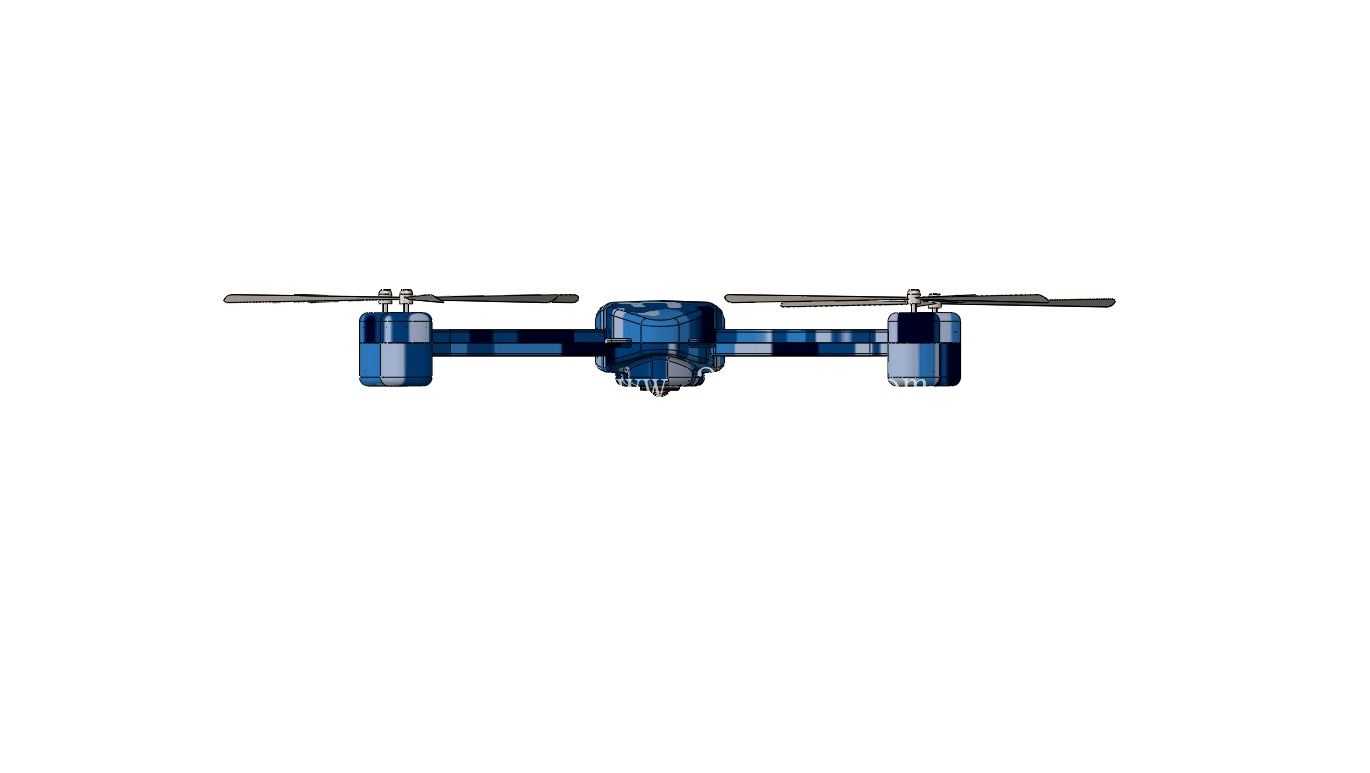

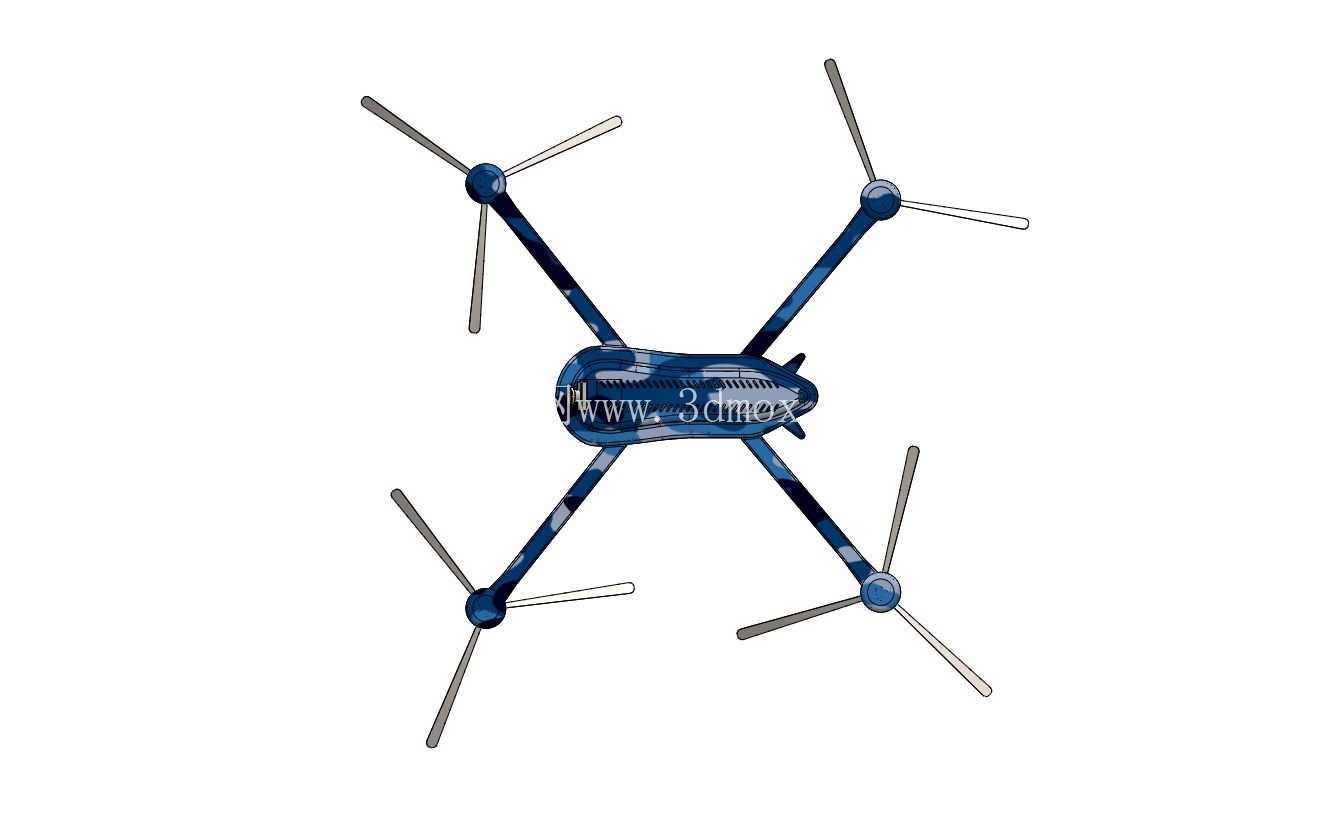

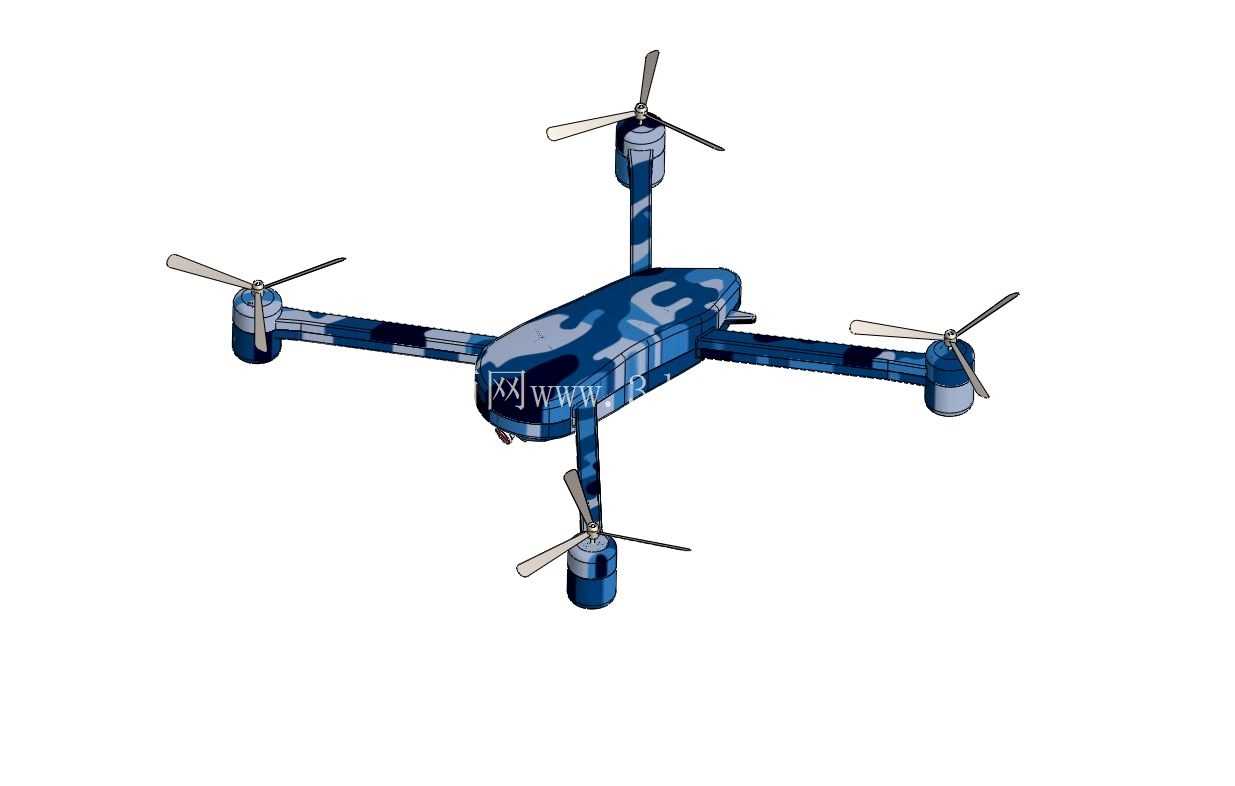

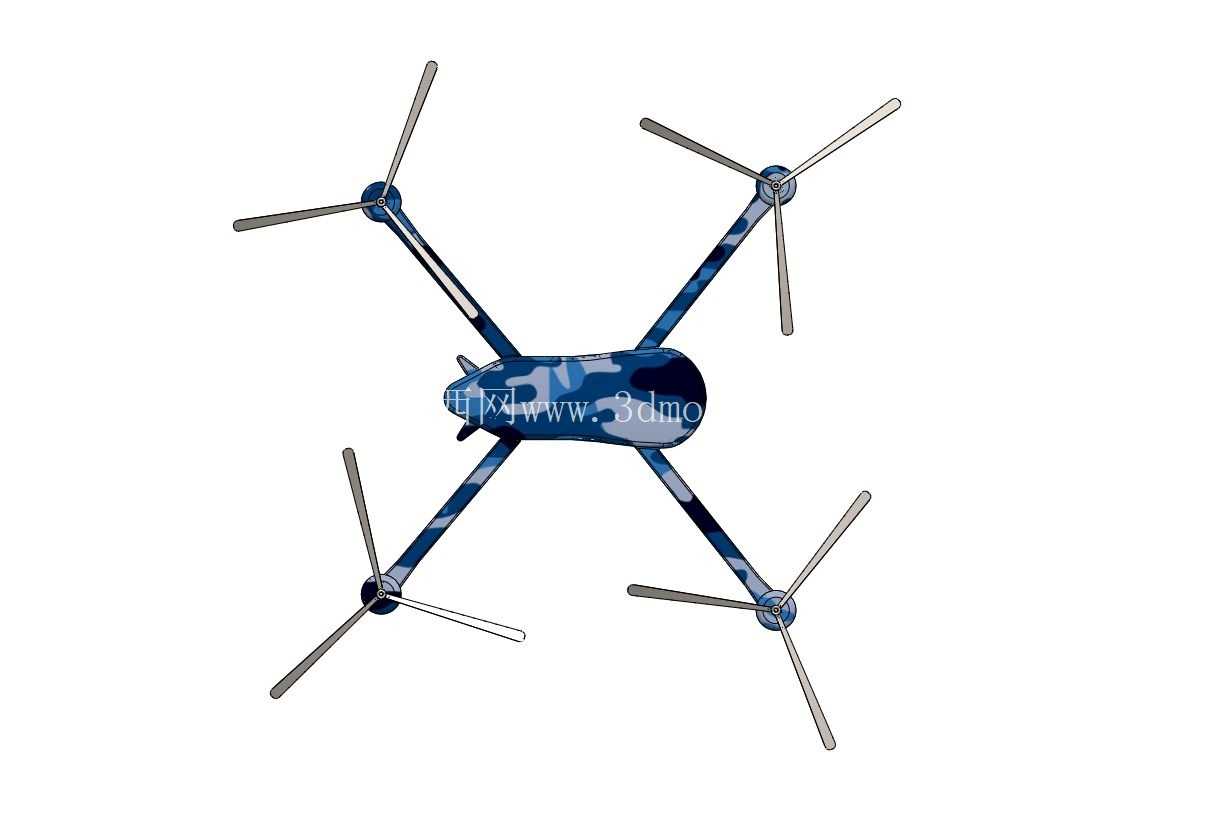

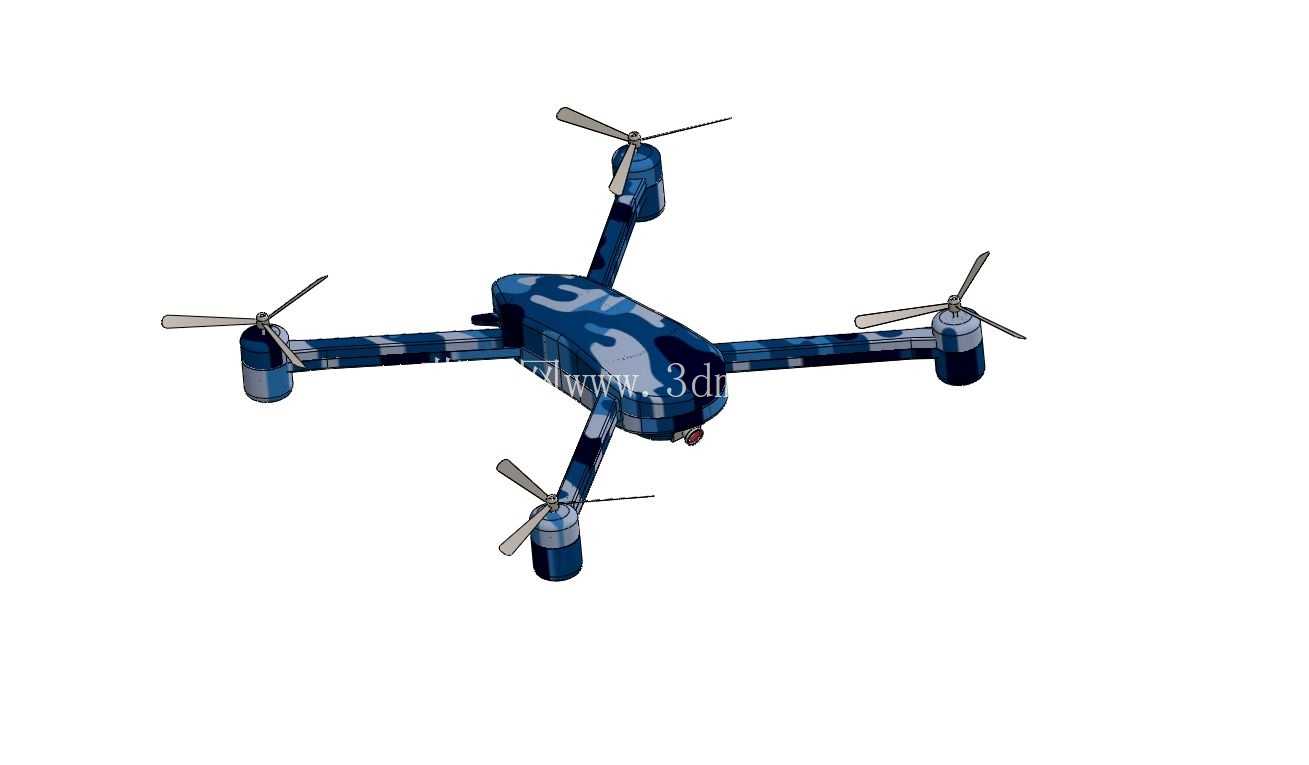

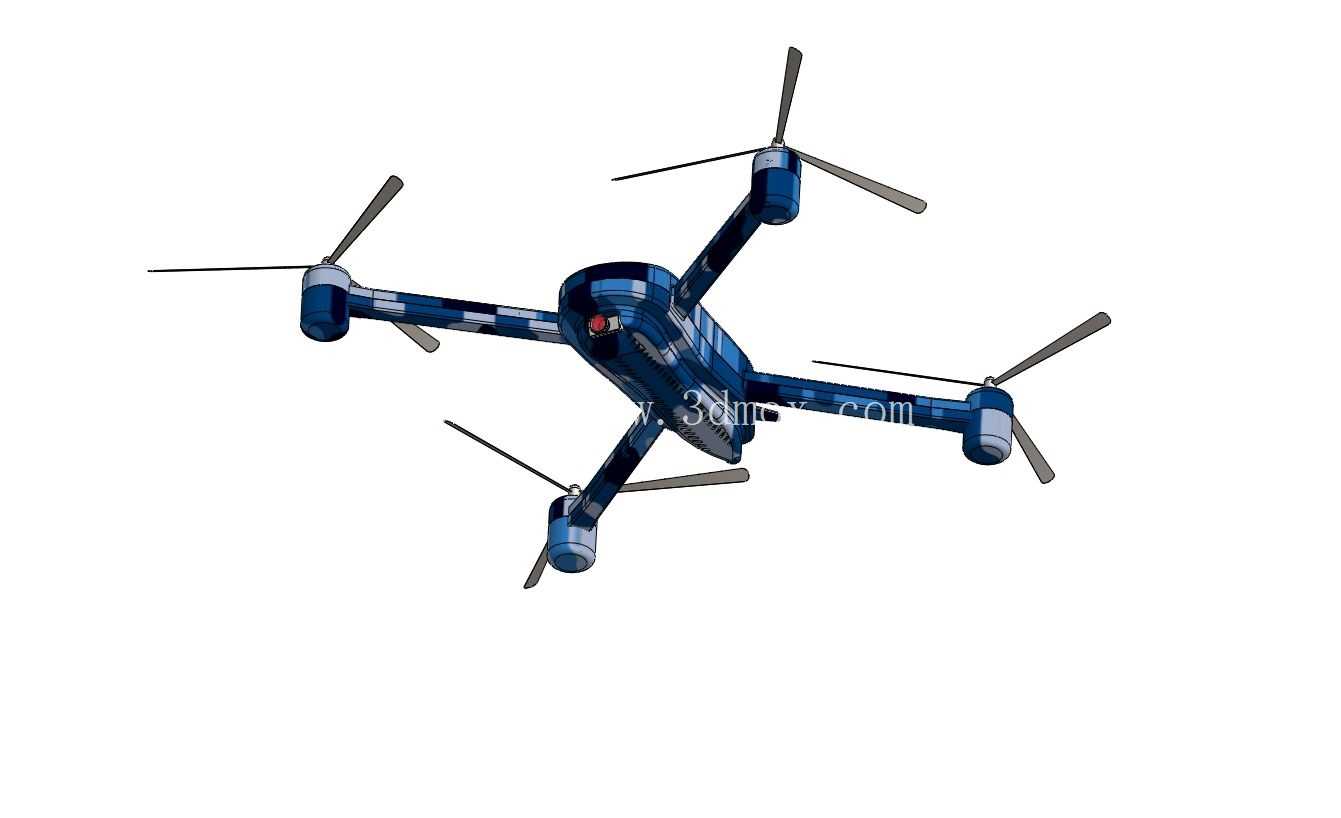

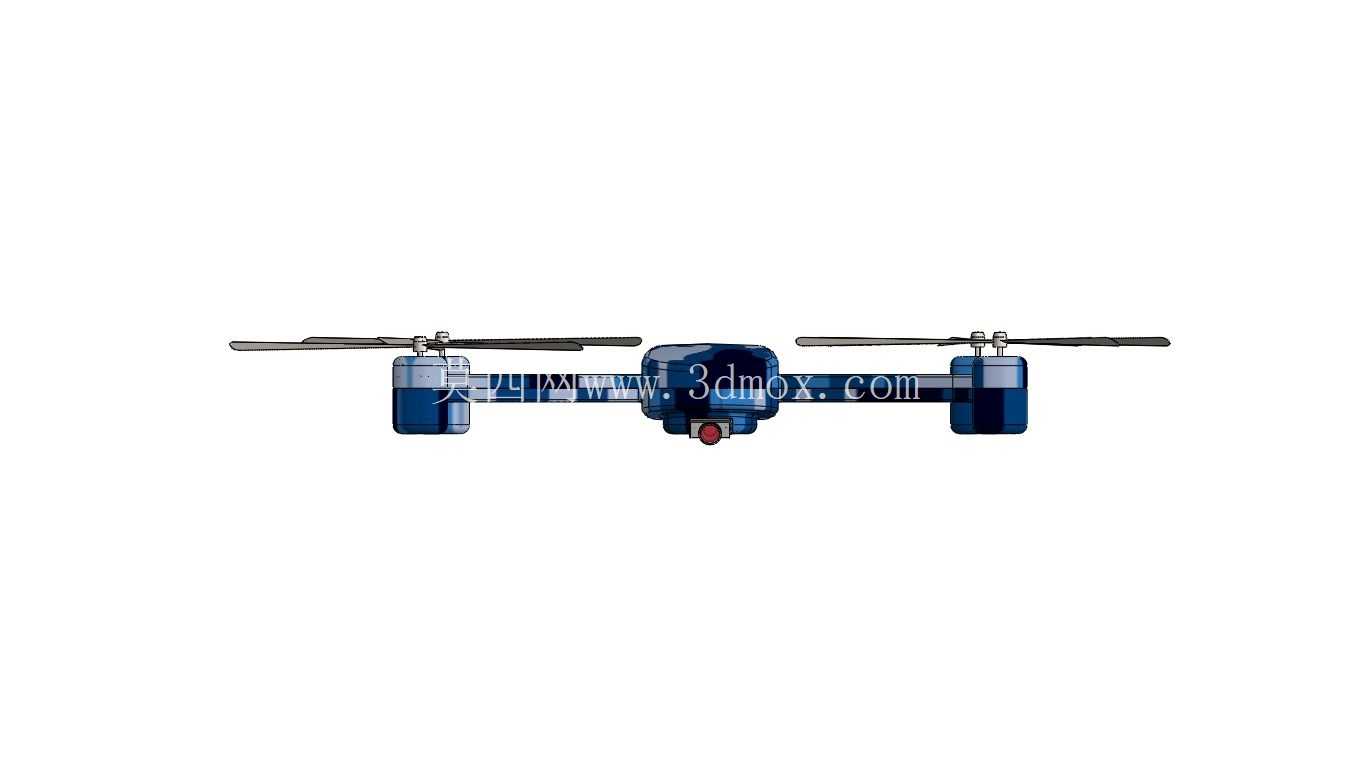

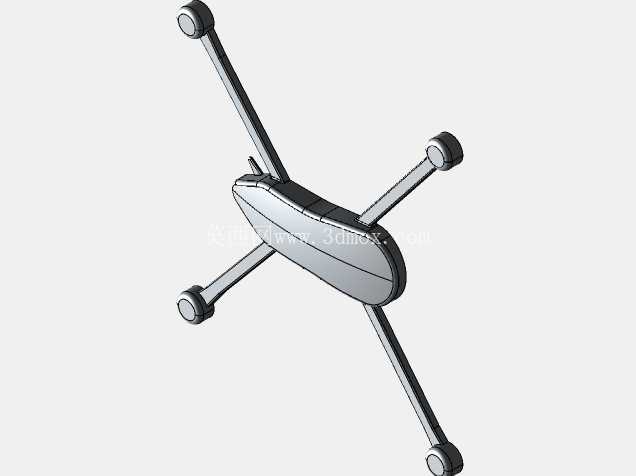

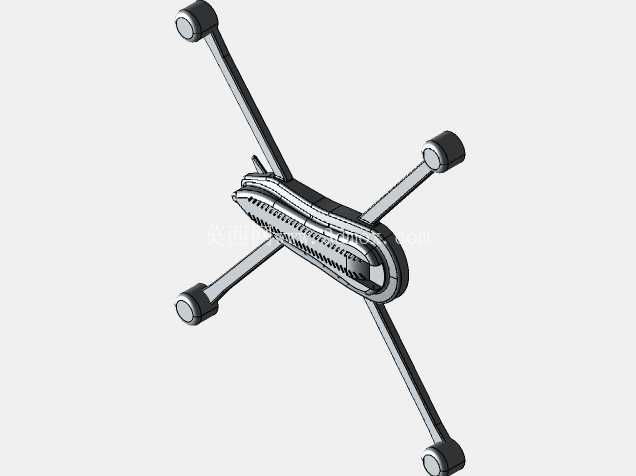

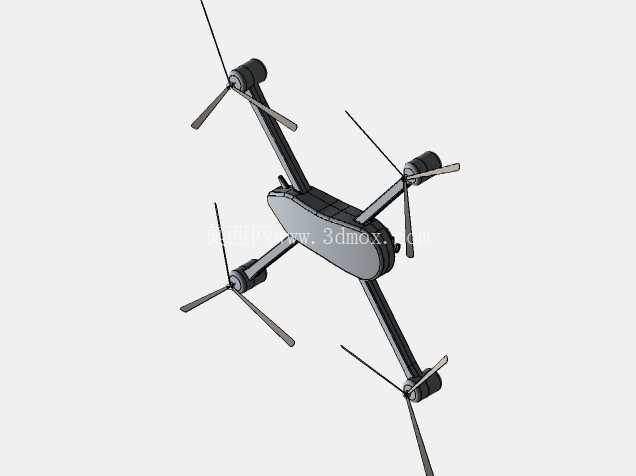

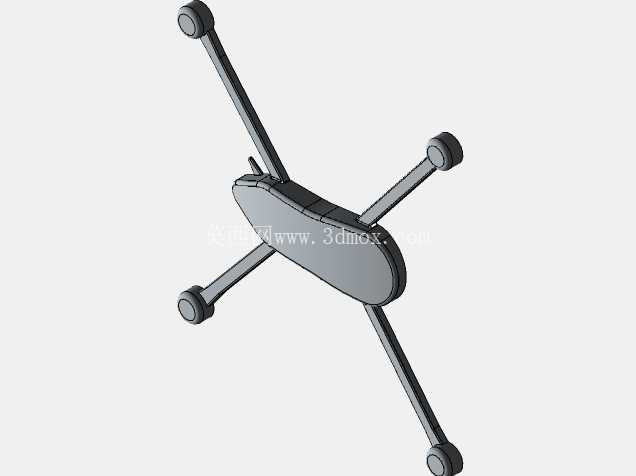

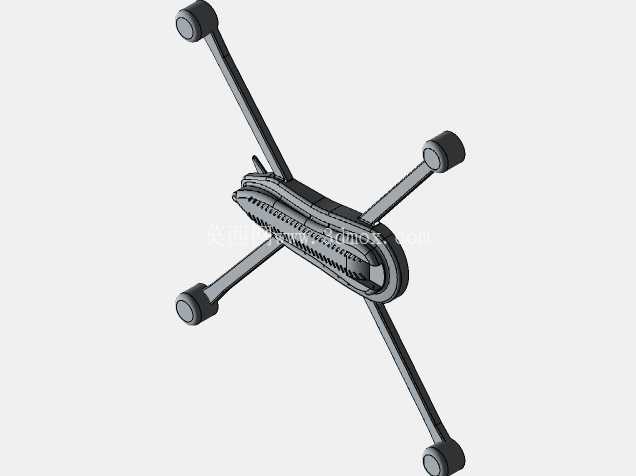

　　这款四旋翼飞行器的结构设计，核心围绕轻量化隐蔽作业需求展开，整体采用中心对称式X型机架布局，机臂与中心舱体采用一体化衔接结构，减少分体装配带来的连接间隙与额外重量，适配狭小空间内的低空侦察作业场景，可用于室内环境探查、狭小区域地形摸排、近距离影像采集等实际用途。从功能特性来看，四个旋翼动力单元分别布置在机臂末端，每个动力单元独立预留电机安装位与桨叶固定接口，旋翼旋转平面与机臂轴线保持垂直，保证升力输出方向与机身垂直轴线重合，降低飞行姿态调整时的动力损耗；中心舱体为核心载荷安装区域，内部预留飞控板、电池、微型摄像模组的安装卡槽，舱体外壳采用圆弧过渡造型，既可以降低飞行过程中的风阻，也能减少磕碰时的应力集中，避免结构断裂。

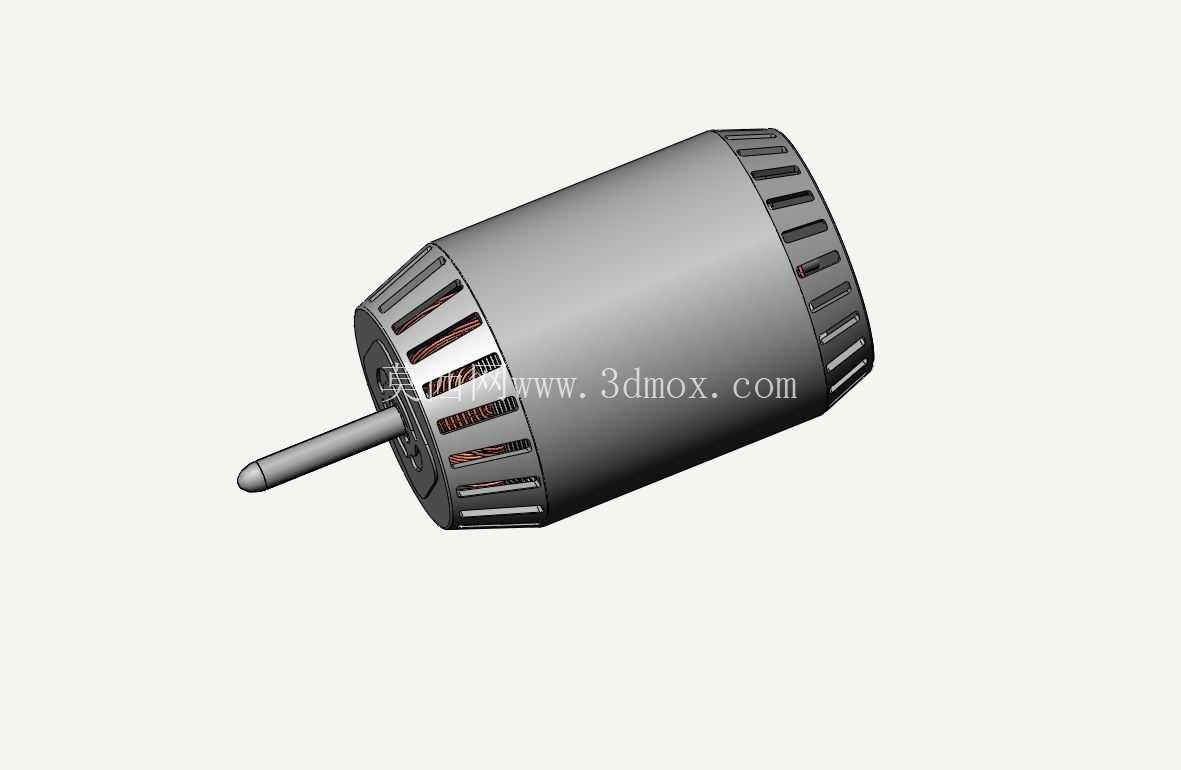

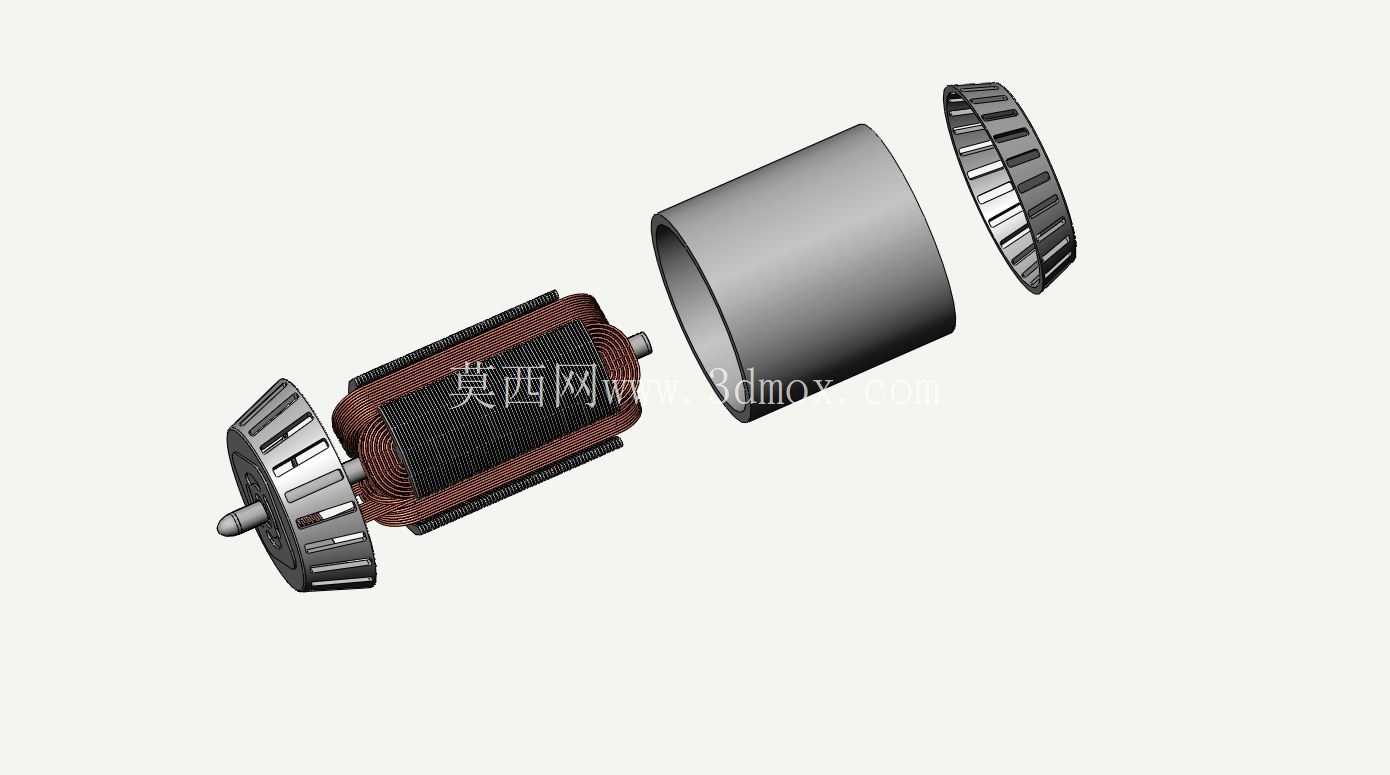

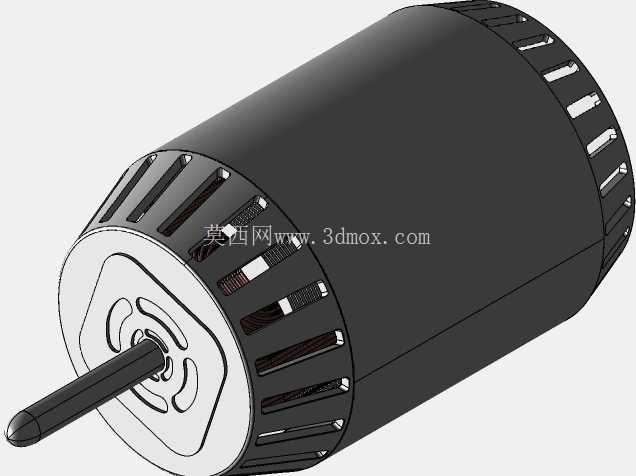

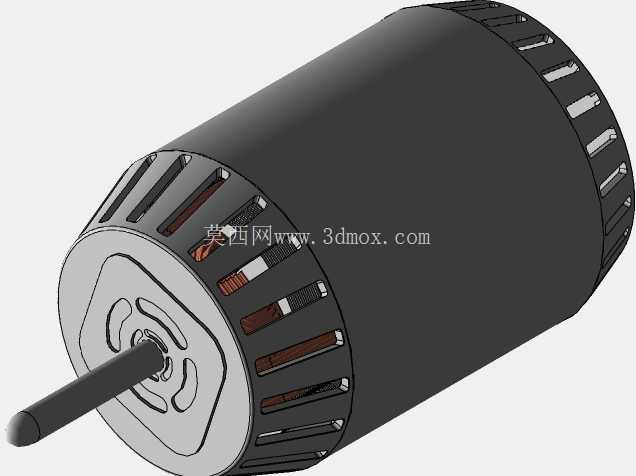

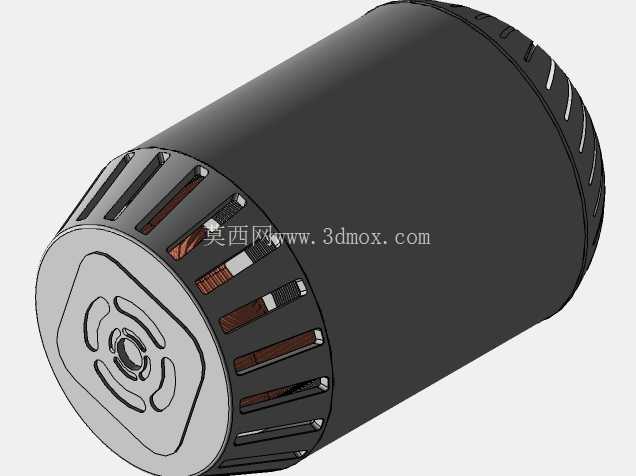

　　设计过程中优先考虑机身轻巧性，机臂采用等截面薄壁结构，在保证结构刚度满足飞行载荷要求的前提下，尽可能削减非受力区域的材料厚度，经受力校核，机臂末端可承受旋翼运转时的持续振动载荷，以及轻微碰撞时的瞬时冲击载荷，不会出现结构形变影响飞行稳定性的问题。外形尺寸方面，整机对角旋翼轴距控制在适合手持携带的范围内，机身最大外廓尺寸可满足常规背包收纳需求，安装边界上，机臂末端的电机座预留标准安装孔位，可适配同规格的微型无刷电机，桨叶采用快拆式接口设计，无需额外工具即可完成桨叶更换；中心舱体底部预留通用载荷安装接口，可根据实际作业需求更换微型摄像模块、环境传感模块等不同功能组件，舱体内部的电池仓采用滑入式固定结构，配合卡扣锁紧，可实现电池快速更换，提升连续作业能力。

　　机架的受力传递路径经过优化，旋翼运转产生的升力通过机臂直接传递至中心舱体的主承力框架，主承力框架采用环形加强筋结构，将载荷均匀分散至整个舱体，避免局部应力过大导致的结构损坏；机臂与中心舱体的衔接位置做了圆角过渡处理，减少应力集中点，同时在衔接处内部设置加强筋，提升该位置的抗扭刚度，应对飞行姿态快速调整时产生的扭转力矩。实际应用中，这类小型四旋翼飞行器可在人员无法进入的狭窄管道、建筑缝隙等区域完成探查作业，也可作为科普教学用的航模器材，帮助学习者理解多旋翼飞行器的飞行原理与结构组成；结构设计上充分考虑了装配便捷性，所有零部件的安装接口均采用标准化设计，整机装配无需复杂工装，仅用常规螺丝刀即可完成全部组装流程，后期维护时可单独更换损坏的机臂、电机座等零部件，降低维护成本。

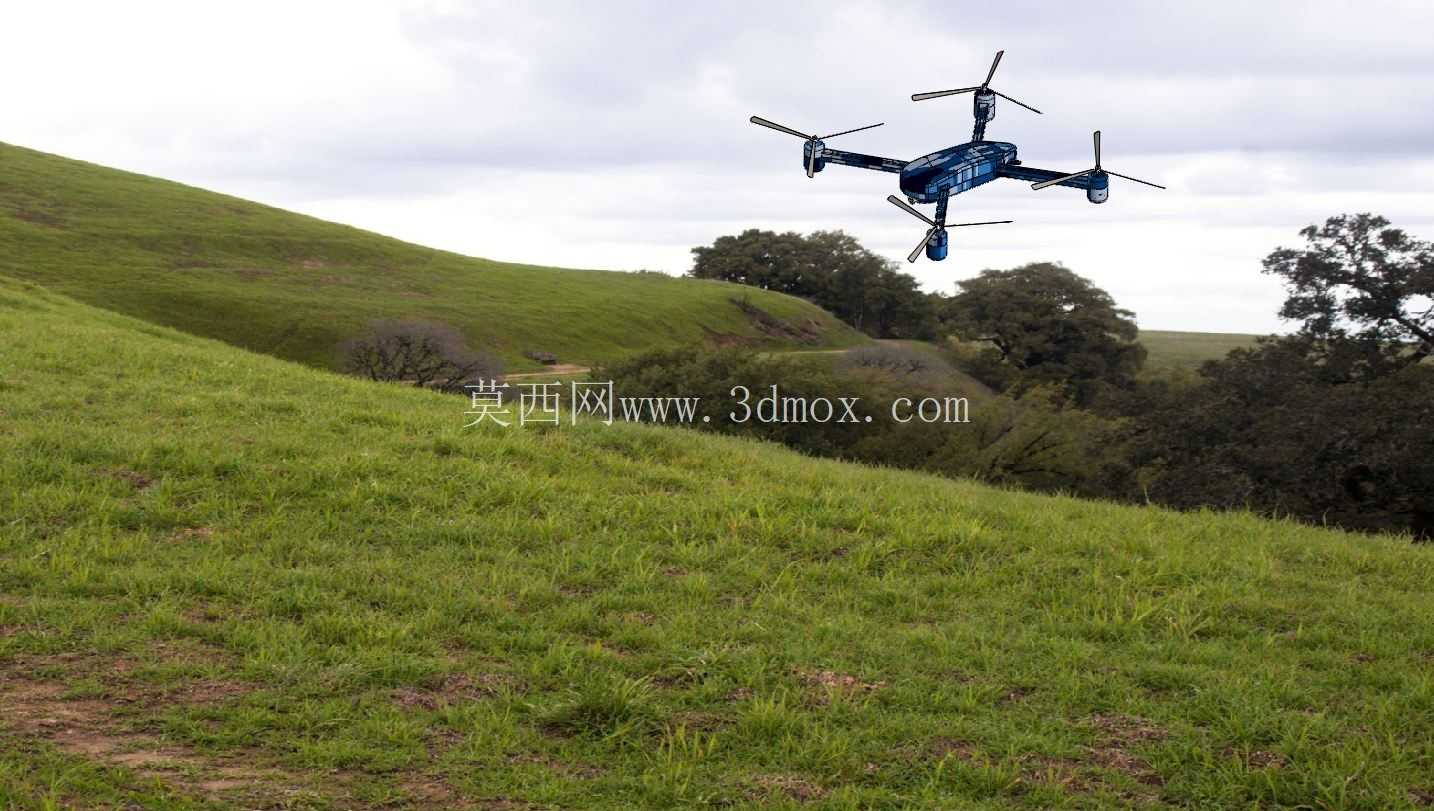

　　机身外壳采用迷彩涂装方案，适配户外侦察作业时的隐蔽需求，外壳表面做哑光处理，避免光线反射暴露位置；起落部分采用机臂底部一体化凸起结构，替代额外加装的起落架，进一步减轻整机重量，同时保证降落时机身底部的载荷模块不会直接接触地面，避免镜头、传感器等精密部件磕碰损坏。飞控安装位位于中心舱体的几何中心位置，保证飞控的姿态检测数据准确，避免安装位置偏移带来的姿态解算误差；电池安装位紧邻飞控安装位，尽可能靠近整机重心位置，减少电池重量对整机重心分布的影响，提升飞行稳定性。布线通道沿机臂内部预留，动力线与信号线可从机臂内部穿行至中心舱体，避免线缆外露影响气动外形，同时也能减少飞行过程中线缆晃动带来的风阻与干扰。
