钣金结构电气外壳防护柜体设计

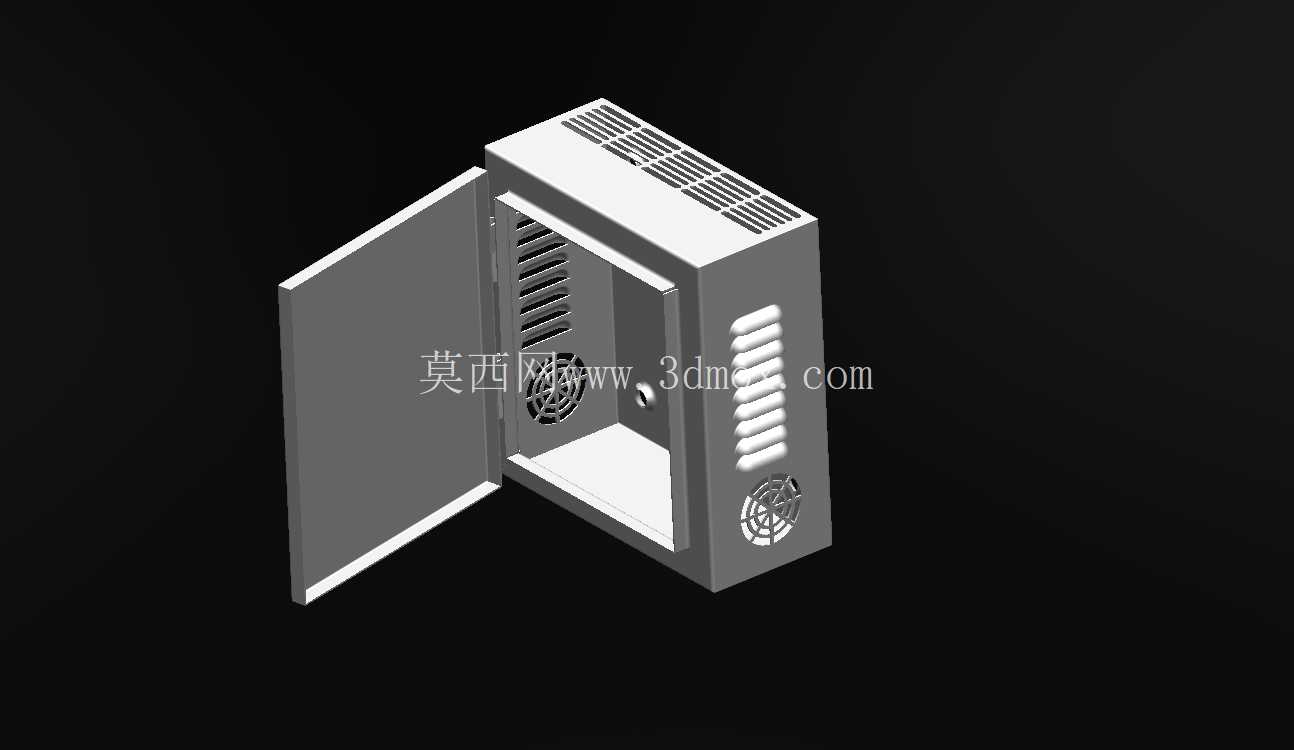

　　这款电气外壳采用钣金工艺成型，主要面向工业现场低压电气元件的集成安装场景，常见于车间动力配电、小型设备控制回路、楼宇局部供电节点等位置，用来容纳断路器、接触器、接线端子排等核心电气部件，避免外界粉尘、水汽、意外触碰对内部带电部件造成干扰或损坏，同时规整布线走向，降低后期线路维护的排查难度。从结构设计来看，整体采用单开门侧开式结构，门体与柜体主体通过侧边铰接结构连接，开合角度可满足常规元件安装、接线操作的空间需求，门体内侧预留了密封胶条的安装槽位，闭合后可实现柜体内部与外部环境的初步隔离，适配多数室内干燥工业场景的防护要求。

　　柜体的散热结构做了分区设计，顶部开设阵列式长条通风栅，主要引导柜内上升的热空气向外排出，柜体侧部分别设置了条形通风孔与轴流风机安装位，当柜内安装发热功率较大的元件时，可在对应位置加装散热风机，形成下进上出的强制风冷通道，避免局部热量堆积造成电气元件降容或寿命衰减。柜体内部预留了标准化的安装梁固定位，可适配通用宽度的电气安装导轨，安装梁的固定孔位做了长圆孔设计，允许根据元件的实际安装深度做前后位置微调，适配不同尺寸的元件排布需求，柜体底部预留了电缆进线的敲落孔位，可根据现场布线的方向、线缆数量选择对应位置开孔，无需额外对柜体底部做二次切割加工。

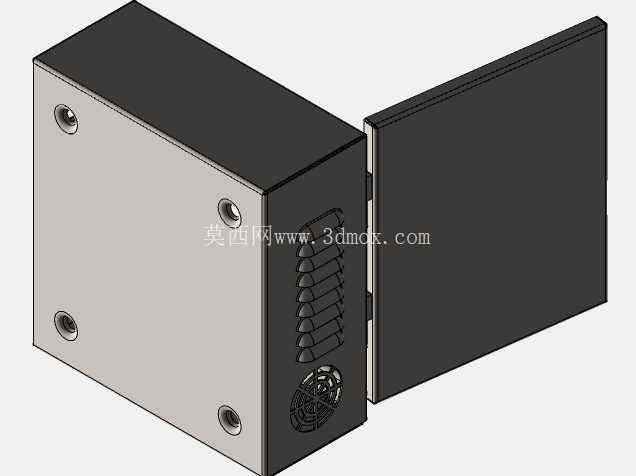

　　设计过程中充分考虑了钣金加工的工艺特性，所有折弯边均预留了合理的折弯半径，避免折弯处出现应力集中导致的板材开裂，柜体的拼接边采用折弯咬合加点焊固定的方式，既保证柜体整体的结构刚度，又减少了外露焊缝的打磨工作量，提升外观平整度。柜体的安装边界方面，背部预留了挂装固定孔，可直接通过膨胀螺栓固定在墙面或设备支架上，底部也可选配落地支撑脚，满足立式安装的场景需求，整体外形尺寸适配常规低压电气回路的元件排布容量，不会占用过多的现场安装空间，同时预留了足够的接线操作空间，避免柜内布线过于拥挤造成的散热不良、接线松动等问题。

　　在细节处理上，门体与柜体的接触位置做了翻边处理，既提升门体的结构强度，避免长期开合出现变形，又能在闭合时形成遮挡结构，防止粉尘从门缝直接进入柜内，柜体的所有外露边缘均做了去毛刺处理，避免安装、维护过程中划伤操作人员。这类钣金电气外壳的结构通用性较强，可根据实际使用场景调整表面喷涂的颜色、开孔的位置与尺寸，也可在门体位置加装观察窗，方便在不开启柜门的情况下观察内部元件的运行状态，适配不同行业的配电、控制需求。
