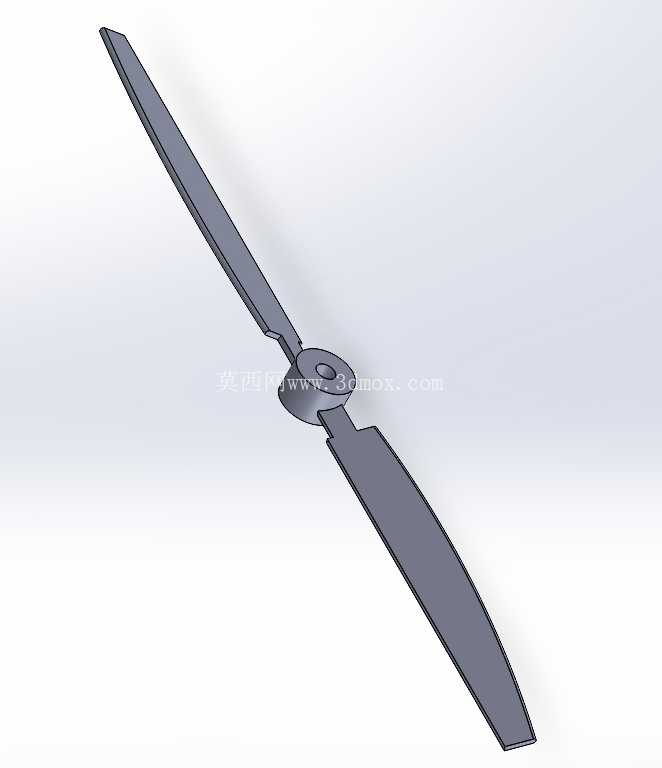

小型无人机用双叶螺旋桨结构设计

这款双叶螺旋桨主要适配小型消费级无人机、微型教学实验飞行器以及小型室内航模装置，作为动力输出的末端执行部件，其气动效率与安装适配性直接决定了飞行器的悬停稳定性、续航表现与机动响应速度。在实际应用场景中，这类小尺寸螺旋桨常被用于重量在200g以内的微型无人机，包括室内穿越机、教学演示无人机、小型航拍玩具无人机等，也可适配部分小型空气动力实验装置、桌面级风力演示设备的动力端。

从功能特性来看，该螺旋桨采用定距双叶布局，桨叶翼型经过低速气动优化，在低转速区间即可产生足够升力，适配小功率空心杯电机或者微型无刷电机的输出特性，能够在较小的电机功率下维持稳定推力输出，降低整机动力系统的功耗。桨叶根部设计有一体化的安装座，中心设置标准安装孔，能够直接与配套电机的输出轴配合，安装座与桨叶衔接处做了圆弧过渡处理，避免应力集中导致的高速旋转断裂问题，同时减少桨根区域的气动紊流，提升整体气动效率。

设计过程中首先考虑的是安装边界的匹配性，中心安装孔的孔径与配套电机的输出轴直径保持一致，安装座的端面平整度控制在合理公差范围内，保证安装后桨叶的旋转平面与电机轴垂直，减少高速旋转时的动不平衡量。桨叶的长度尺寸经过匹配计算，在适配的电机轴距范围内，不会出现双桨打桨的问题，同时桨尖的轨迹圆直径与无人机机架的机臂长度匹配，预留足够的安全间隙，避免飞行过程中桨尖碰撞机架或者外部障碍物。

桨叶的翼型采用低速高升阻比设计，从桨根到桨尖的弦长逐渐收窄，扭转角沿桨叶展向逐步变化，抵消不同旋转线速度带来的气动效率差，保证整个桨叶展向的升力分布均匀，减少旋转过程中的振动与噪声。桨叶的厚度从根部到尖部逐步减薄，根部保留足够的结构强度，能够承受起飞、机动飞行时的拉力载荷与瞬时冲击，尖部做薄处理降低翼尖涡流带来的效率损失，同时减少桨尖的转动惯量，提升电机的响应速度，让飞行器的姿态调整更加灵敏。

在结构细节上，桨叶表面做了光滑过渡处理，没有明显的棱角与凸起，减少空气摩擦阻力，安装座的中心孔周围设计有微小的定位凹槽，能够与电机轴上的定位凸台配合，防止螺旋桨在高速旋转时出现相对滑动，保证动力传输的稳定性。双叶的对称度经过严格控制，两片桨叶的重量差控制在极小范围内，降低动平衡校正的工作量，出厂状态下即可满足常规飞行的动平衡要求，减少飞行时的整机振动，提升飞控系统的工作稳定性。

这类小型螺旋桨在实际使用中，除了无人机动力输出之外，也可作为小型风冷装置的风叶使用，适配小型散热风道的动力需求，依靠低转速下的大风量特性，为小型电子设备、微型实验装置提供风冷散热。设计时也充分考虑了日常使用的抗损性能，桨叶采用具备一定韧性的材料适配结构，在发生轻微碰撞时能够产生微量弹性形变，吸收冲击能量，避免桨叶直接断裂，提升日常使用的耐用性，降低使用过程中的配件更换成本。针对不同的电机KV值，该桨叶的螺距设计经过匹配优化，在常用的微型电机转速区间内，能够保持较高的推力效率，不会出现电机过载或者推力不足的问题，同时螺距的选择兼顾了悬停效率与机动性能，既能够满足长时间悬停拍摄的低功耗需求，也能够支持快速的飞行动作响应，适配多数小型无人机的使用场景需求。
