工业级光纤以太网信号转换设备结构设计

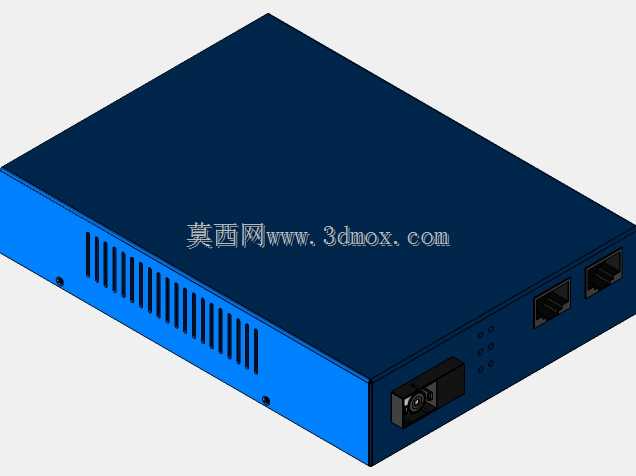

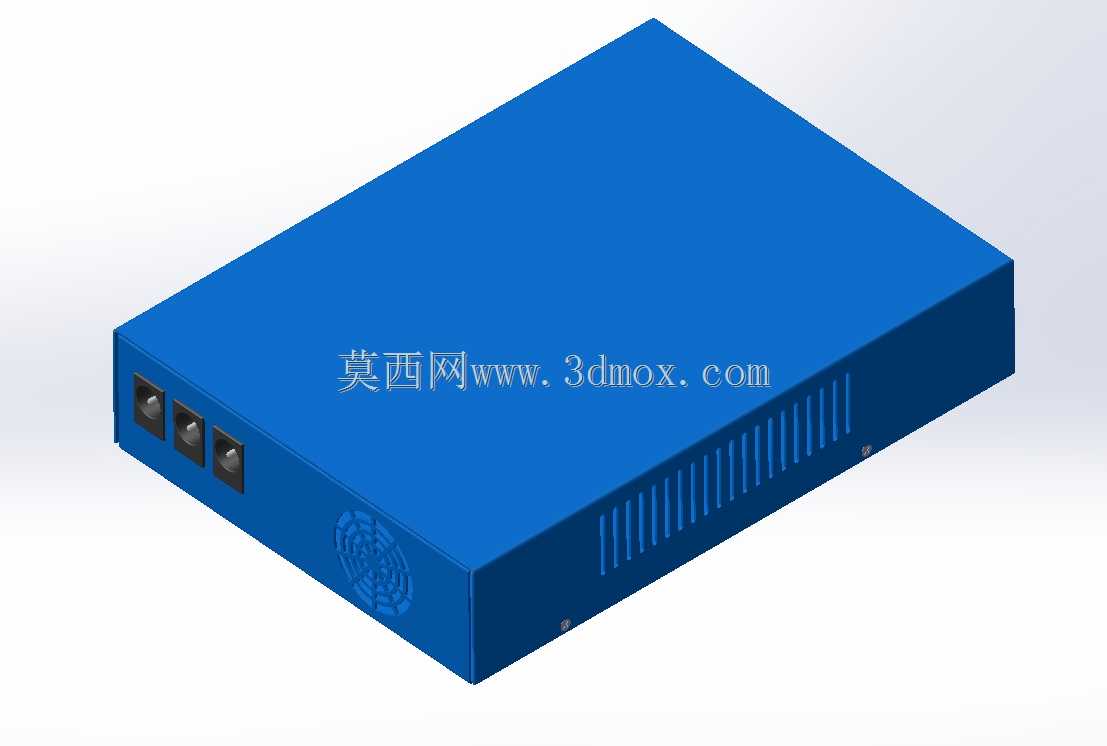

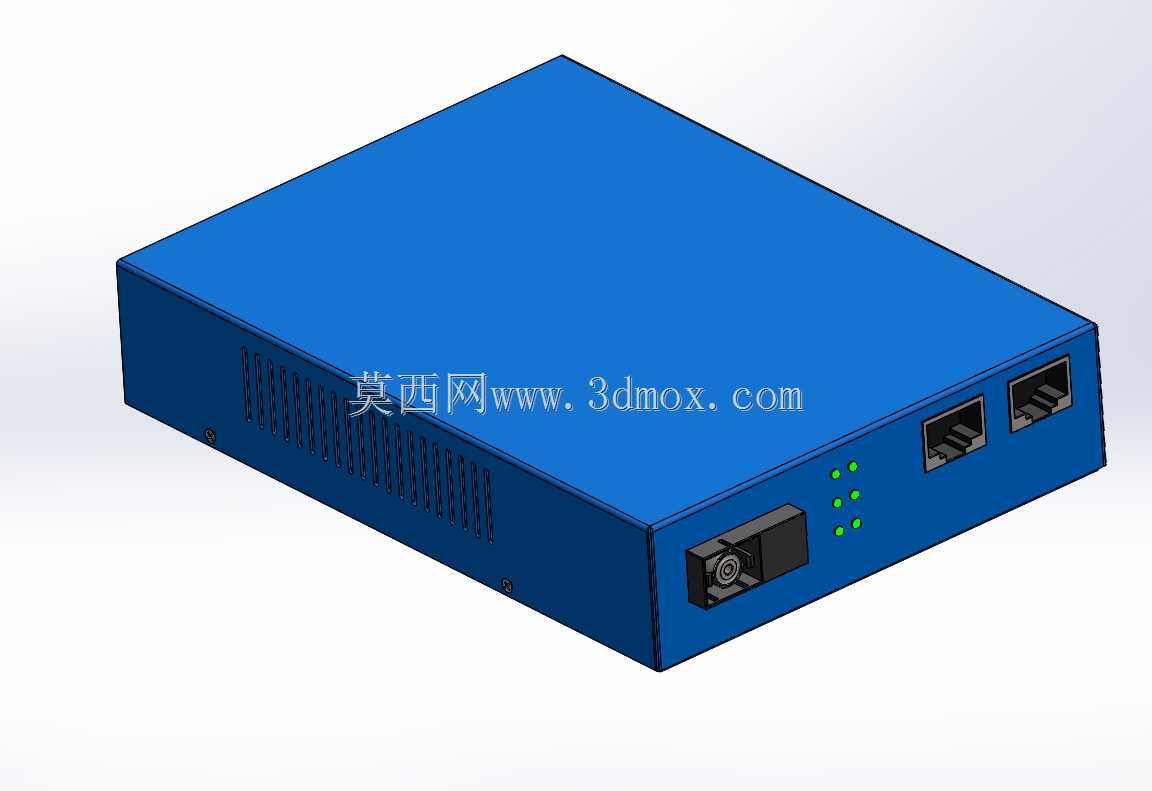

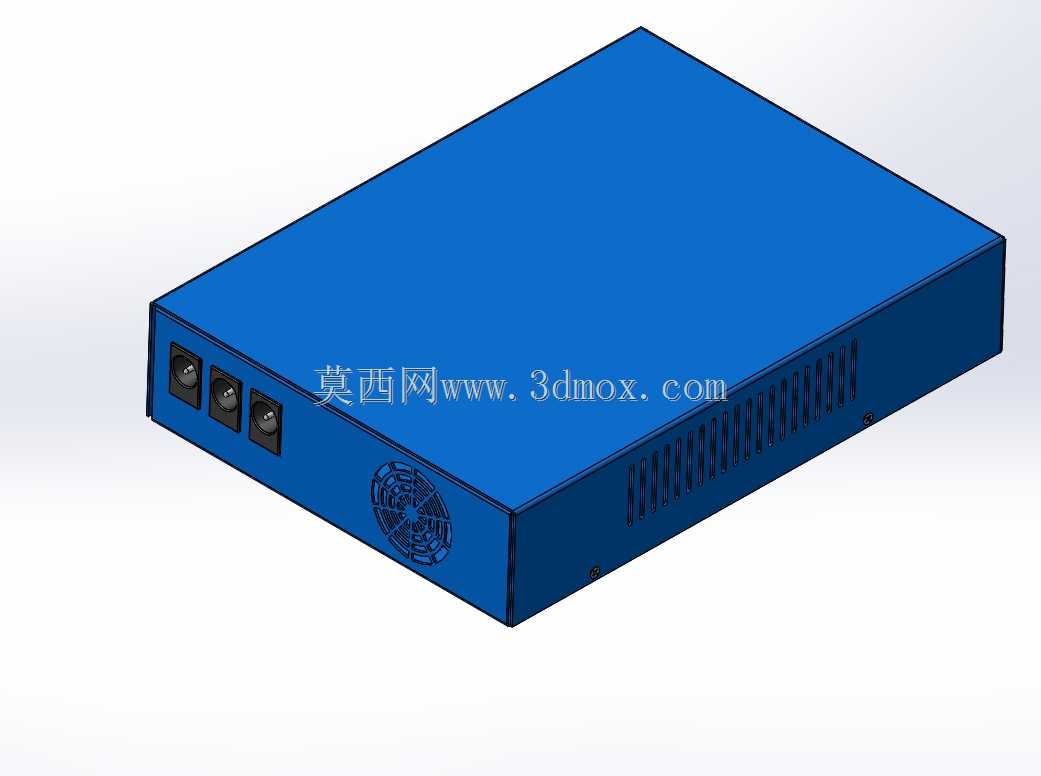

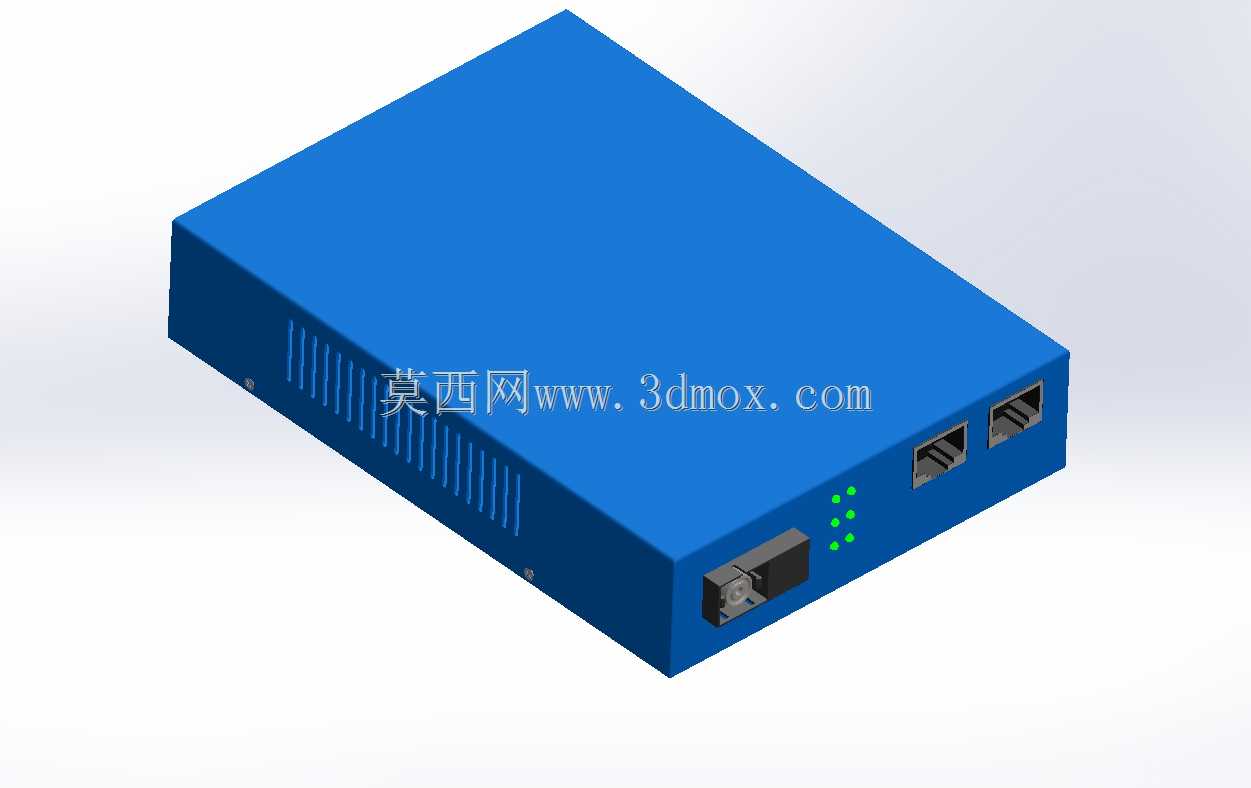

在工业现场组网、园区弱电布线、机房设备互联等场景中，不同传输介质的信号衔接始终是组网环节的核心痛点，光纤网络转换器正是为解决光信号与以太网电信号的介质转换需求而设计的硬件载体，能够在不改动原有布线架构的前提下，完成长距离光传输与短距离铜缆以太网的无缝对接，广泛适配工业控制网络、安防监控组网、楼宇智能化布线等多类应用场景。从结构设计层面来看，这款设备采用封闭式金属钣金壳体，外壳表面做喷塑处理，既可以提升壳体的耐磨抗腐蚀性能，适配车间、弱电井等多尘、存在轻微腐蚀的安装环境，也能借助金属壳体的屏蔽特性，降低外界电磁干扰对内部光电转换模块的信号影响，保障信号传输的稳定性。壳体侧面设计有阵列式通风散热槽，无需额外加装散热风扇即可满足设备长时间连续运行的散热需求，同时避免风扇积尘带来的后期维护问题，设备正面预留了光纤接口、以太网电接口以及状态指示灯位，指示灯采用点阵式排布，能够直观反馈电源状态、光链路连接状态、电口数据传输状态，方便现场运维人员快速排查链路故障。在安装边界设计上，壳体采用标准桌面式安装的尺寸比例，底部预留防滑脚垫安装位，同时壳体侧面预留标准挂耳安装孔位，既可以直接放置在机房机柜托盘、桌面使用，也可以通过加装挂耳固定在标准机柜内，适配不同场景的安装需求。设计过程中优先考虑了接口的防呆设计，光纤接口与以太网接口采用差异化的接口尺寸与位置排布，避免现场施工时出现接口误插的问题，壳体的拼接处采用卡扣加螺丝的双重固定结构，既可以保障壳体拼接的结构强度，也方便后期运维时拆开壳体进行内部模块的检修更换，内部PCB板的安装柱位置与壳体一体冲压成型，无需额外加装固定衬套，减少装配环节的零件数量，提升整体装配效率。设备的边角处做了圆角钝化处理，避免施工安装过程中尖锐边角划伤操作人员，壳体表面的丝印区域预留清晰，可根据不同的参数配置标注对应的接口定义，方便现场施工人员快速完成线路对接。
