9g微型舵机高精度三维结构设计

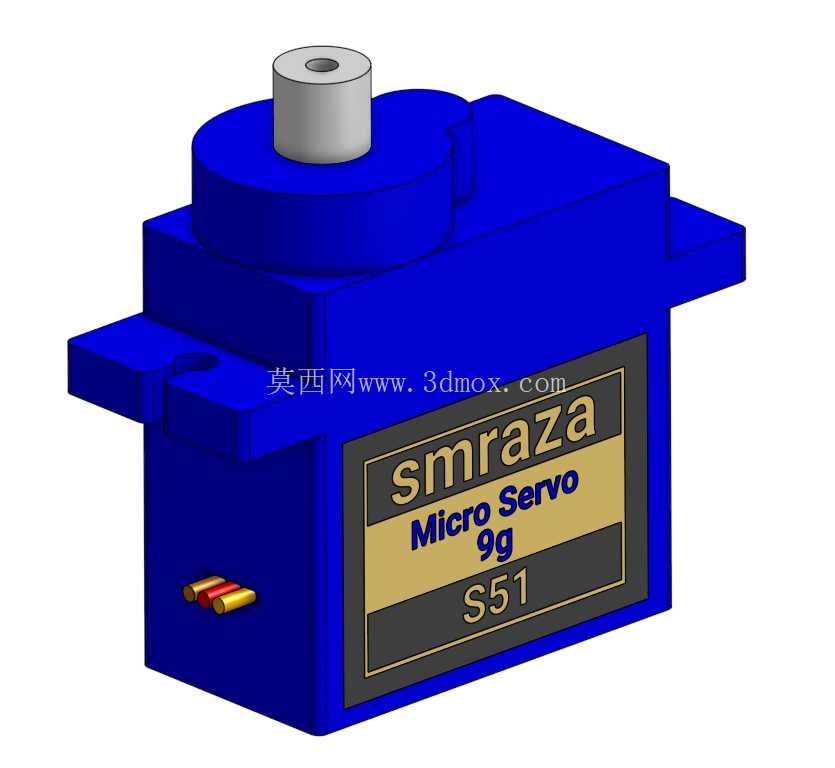

做航模结构设计快八年，经手的微型舵机没有一百也有八十，这次拆解复刻的SMRAZA S51 9g微型伺服电机，是小型固定翼、微型多旋翼机型里出镜率极高的执行部件，很多入门级遥控飞机的副翼、升降舵控制都靠这类小舵机完成。先从安装边界说起，这类9g规格舵机的外形尺寸是行业内长期迭代形成的通用标准，主体方形壳体的长宽尺寸控制在23mm左右，不含输出轴的壳体高度约12mm，两侧伸出的安装耳预留了标准2mm孔径的安装孔，孔中心距统一为28mm，不管是嵌入泡沫航模的机翼开槽，还是用螺丝固定在轻木机架上，都能直接适配现有通用安装位，不需要额外改孔位，这也是这类舵机能在小尺寸航模里普及的核心原因——安装兼容性极强，不用为了单个执行件重新调整机架结构。

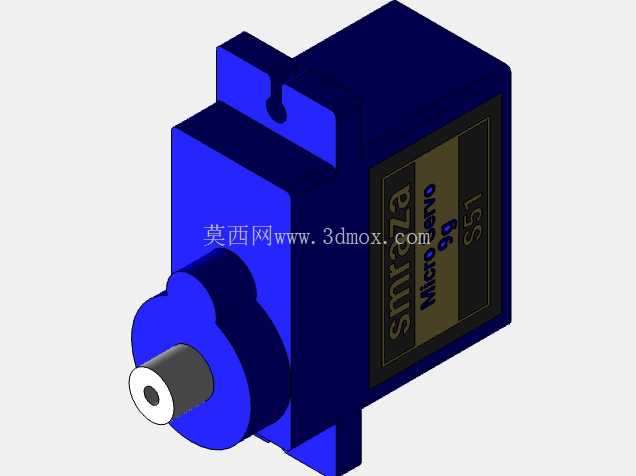

再看结构设计思路，整个舵机的壳体采用一体化注塑成型的蓝色ABS材质，壳体壁厚控制在1.2mm，既保证了足够的结构强度，能承受舵机堵转时的内部齿轮冲击力，又把整体重量严格控制在9g上下，刚好匹配微型航模对重量的严苛要求，毕竟小型固定翼的整机起飞重量很多都不到100g，单个执行件的重量偏差1g都可能影响整机的重心配平。输出轴采用金属衬套嵌件设计，顶部的一字摇臂安装位做了D型切边，和常规塑料摇臂、金属摇臂都能实现无间隙配合，避免舵机动作时出现虚位，影响舵面控制精度。壳体侧面的出线位置做了应力释放槽，红黑电源黄信号的三线排布是行业通用线序，直接插接收机的标准舵机接口就能用，不用额外改线。

从功能特性上看，这类微型舵机的工作角度通常是0-180度可控，内部采用三级尼龙齿轮减速结构，把空心杯电机的高转速低扭矩输出，转化为输出轴的低转速高扭矩输出，9g规格的舵机在4.8V供电下通常能提供1.3-1.5kg·cm的扭矩，足够推动小型航模的舵面完成偏转动作，响应速度在0.1s/60度左右，完全能满足入门级航模的操控响应需求。很多人做小型机器人关节、智能小车转向机构的时候也会选这类舵机，核心就是它的安装尺寸标准化，控制逻辑简单，只需要给PWM信号就能实现角度控制，不需要额外的驱动电路，对结构设计者来说选型门槛极低。

实际应用场景里，除了最常见的遥控飞机舵面控制，这类微型舵机还经常用在小型遥控车的转向机构、微型云台的俯仰调节、桌面级小型自动化装置的点位动作执行上。做结构设计的时候要注意，这类舵机的安装耳受力上限不高，固定的时候螺丝不能拧得过紧，不然很容易把注塑安装耳拧裂；输出轴的摇臂安装要保留0.1mm左右的轴向间隙，不能把摇臂压死在壳体上，不然会增大转动阻力，甚至导致舵机堵转烧驱动板。另外壳体上的标签位置是预留的标识区，建模的时候可以根据实际需求替换成自定义的品牌标识，不影响整体结构的装配关系。整个模型的结构完全按照实物1:1复刻，所有安装孔位、配合间隙都和实物一致，导入装配体的时候可以直接做干涉检查，不用反复调整尺寸，能大幅缩短小型遥控类产品的结构设计周期。
