迷你款Arduino Uno开源控制板结构设计

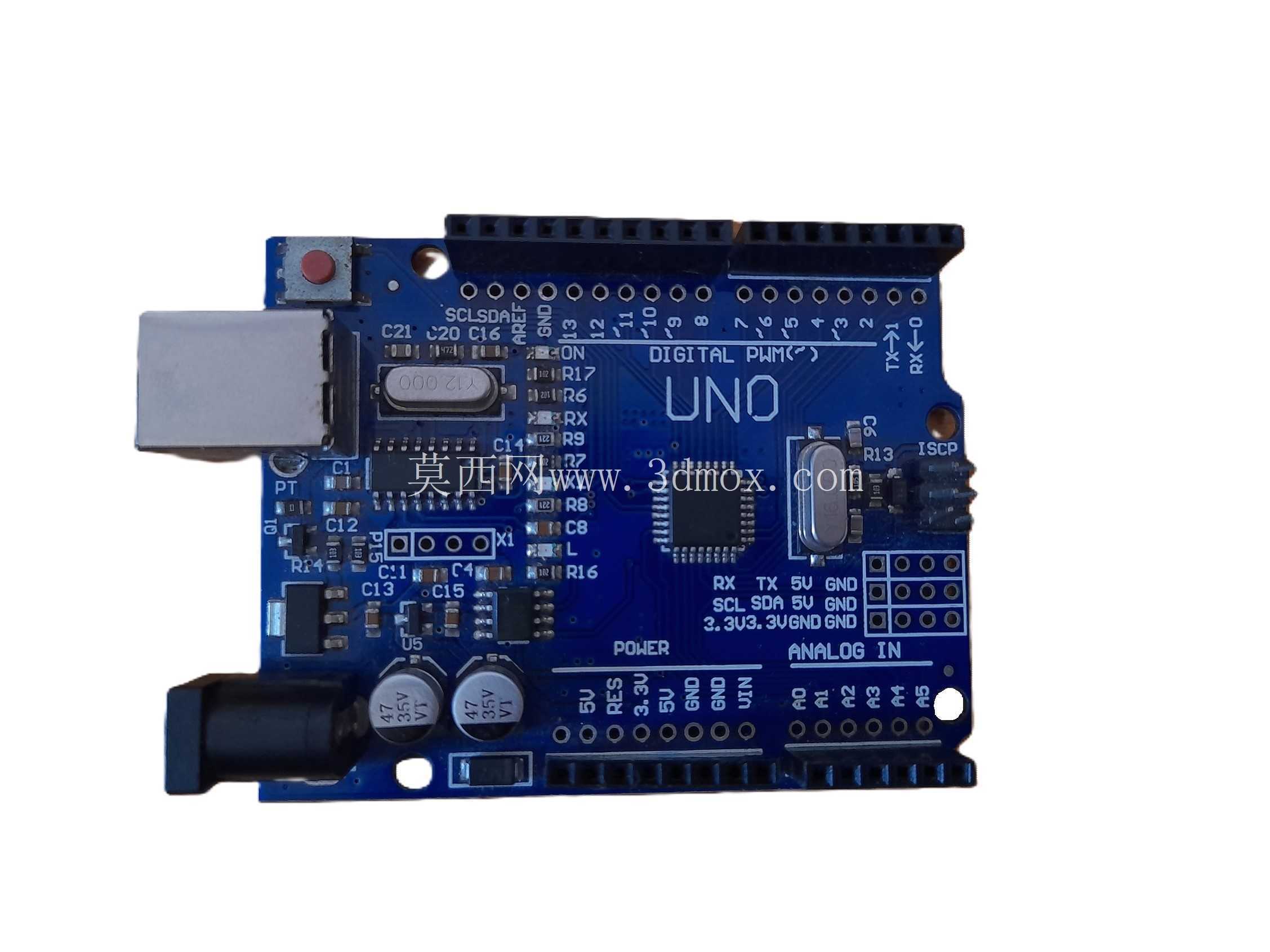

　　做嵌入式开发配套的机械结构设计时，经常会碰到需要把开源控制板集成进小型设备的需求，这款迷你规格的Arduino Uno控制板，就是针对紧凑安装空间做的适配设计，日常做小型智能装置、教学实验台、桌面级自动化小机构的控制核心选型时，这类缩小尺寸的版本比标准板的适配性强很多。先从实际安装场景说，很多桌面级小型设备的内部安装空间往往被电源模块、执行元件、传感单元占去大半，标准尺寸的Uno板长度接近70mm，加上USB接口、电源插座的外凸尺寸，很多时候要在结构件上额外开出避让槽，甚至要调整其他元件的布局，这款迷你款在保留全部标准接口定义的前提下压缩了板身尺寸，板载元件的布局做了重新排布，把电源输入接口、USB-B接口的位置做了优化，不会出现接口和周边结构件干涉的问题，安装孔位完全兼容标准Uno的固定孔距，之前做过的标准板安装支架不用重新开模就能直接适配，这点对于快速迭代原型机来说非常实用。从功能特性上看，板上保留了全部数字IO口、模拟输入口的排针布局，外接扩展板的时候不用重新调整接线定义，板载的电源指示、串口收发指示灯位置做了调整，安装进设备外壳之后，指示灯刚好对准外壳上预留的观察窗位置，不用额外加导光柱就能直观看到板卡的运行状态，复位按键的位置也从板边调整到了不会被接线误触的位置，实际设备组装调试的时候，不会因为插接线材碰到复位键导致程序重启。

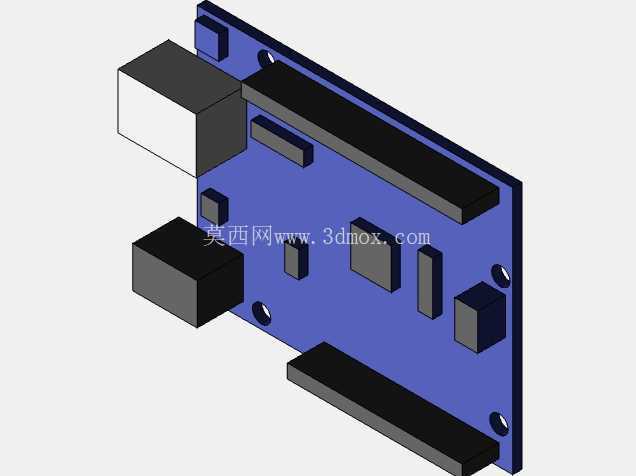

　　设计思路上，这款板卡的三维结构完全按照实际元件的真实尺寸建模，每个电容、电阻、接口、芯片的高度都做了1:1还原，甚至连排针的插针长度、USB接口的金属外壳厚度都和实物一致，做结构干涉检查的时候，能精准判断板卡和上方安装的扩展板、旁边布置的接线端子之间的安全距离，不会出现建模时留了足够间隙、实际组装时元件顶住的问题。板身的安装边界做了明确的尺寸标注，四个固定孔的中心距、孔位到板边的距离、每个外凸接口的伸出长度都在模型里有清晰的参考，设计设备外壳的时候，可以直接提取模型的轮廓做内腔避让，不用反复测量实物尺寸。

　　实际应用里，这类迷你控制板常用来做小型智能小车的核心控制、桌面级3D打印机的辅助控制单元、教学实验套件的主控板，还有一些小型传感采集装置的控制核心，因为尺寸紧凑，甚至可以直接集成进手持式的检测设备内部，不用额外做控制板的定制开发，能大幅缩短原型机的开发周期。建模的时候特意把板上的丝印标识也做了还原，做结构评审的时候，其他工程师能直接从模型上看清每个接口的定义，不用额外对照原理图确认接线位置，板载的晶振、电源芯片、主芯片的散热空间也在布局时做了预留，模型里能看到每个发热元件周边没有布置过高的元件，实际长时间运行的时候不会出现散热不畅的问题。

　　电源接口的位置做了下沉式的布局考量，外接直流电源插头的时候，插头的外凸尺寸比标准板短了近5mm，对于内部空间局促的手持式设备来说，这几毫米的尺寸压缩往往就能决定整个外壳的厚度能不能达到设计要求。排针的高度选用了常规的11mm规格，模型里也还原了排针座的塑料基座高度，搭配常用的杜邦线接线时，线材的弯曲半径不会和周边结构产生干涉，做布线规划的时候可以直接在三维模型里模拟走线路径，提前预留出线材的弯折空间。
