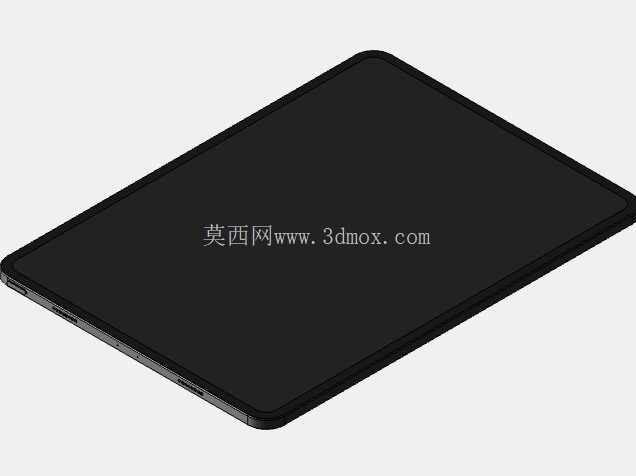

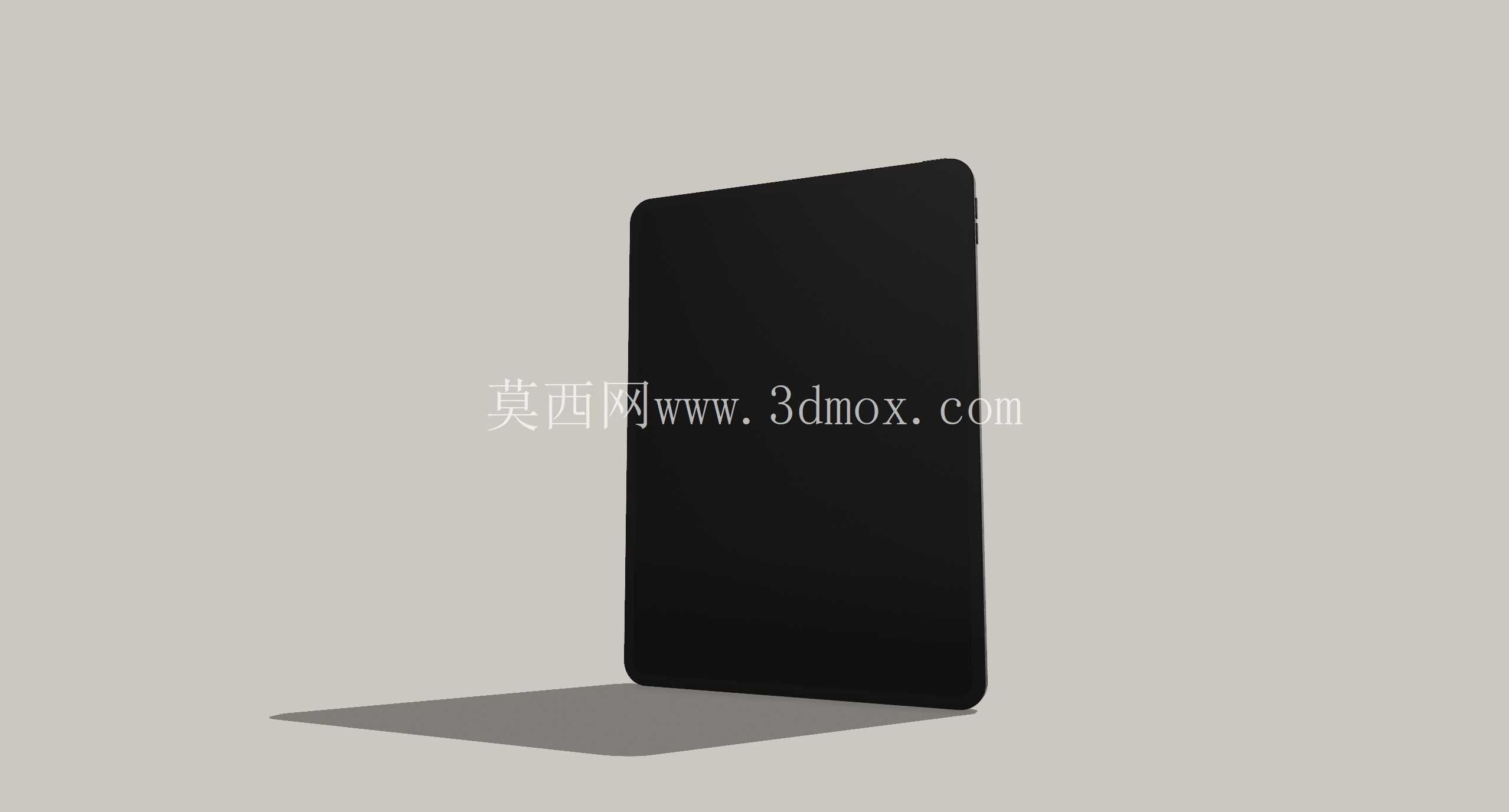

第四代11英寸iPad Pro高精度外观结构建模

　　在消费电子周边配套结构设计领域，平板类产品的三维建模是开展配套附件开发、工装夹具设计、展示场景搭建的核心基础环节，本次完成的11英寸第四代iPad Pro结构建模，完全围绕实际工程应用需求搭建，可直接适配各类周边产品的开发校验工作。从实际应用场景来看，该模型可覆盖多个工程环节的使用需求：在平板保护套开发环节，设计人员可直接依托模型完成全包、磁吸、分体等各类结构保护壳的内腔匹配校验，确认按键对位、摄像头开孔、磁吸充电区域对位的精度，避免反复打样调整带来的成本损耗；在桌面支架、车载支架类产品开发中，可依托模型完成夹持范围、支撑角度、受力接触位置的模拟验证，确认支架夹持结构不会对平板边框、按键造成挤压损伤，同时匹配重心位置保证支撑稳定性；在展会展示、数码场景三维可视化搭建环节，该模型可直接导入渲染场景完成产品展示效果搭建，无需额外调整外形比例。

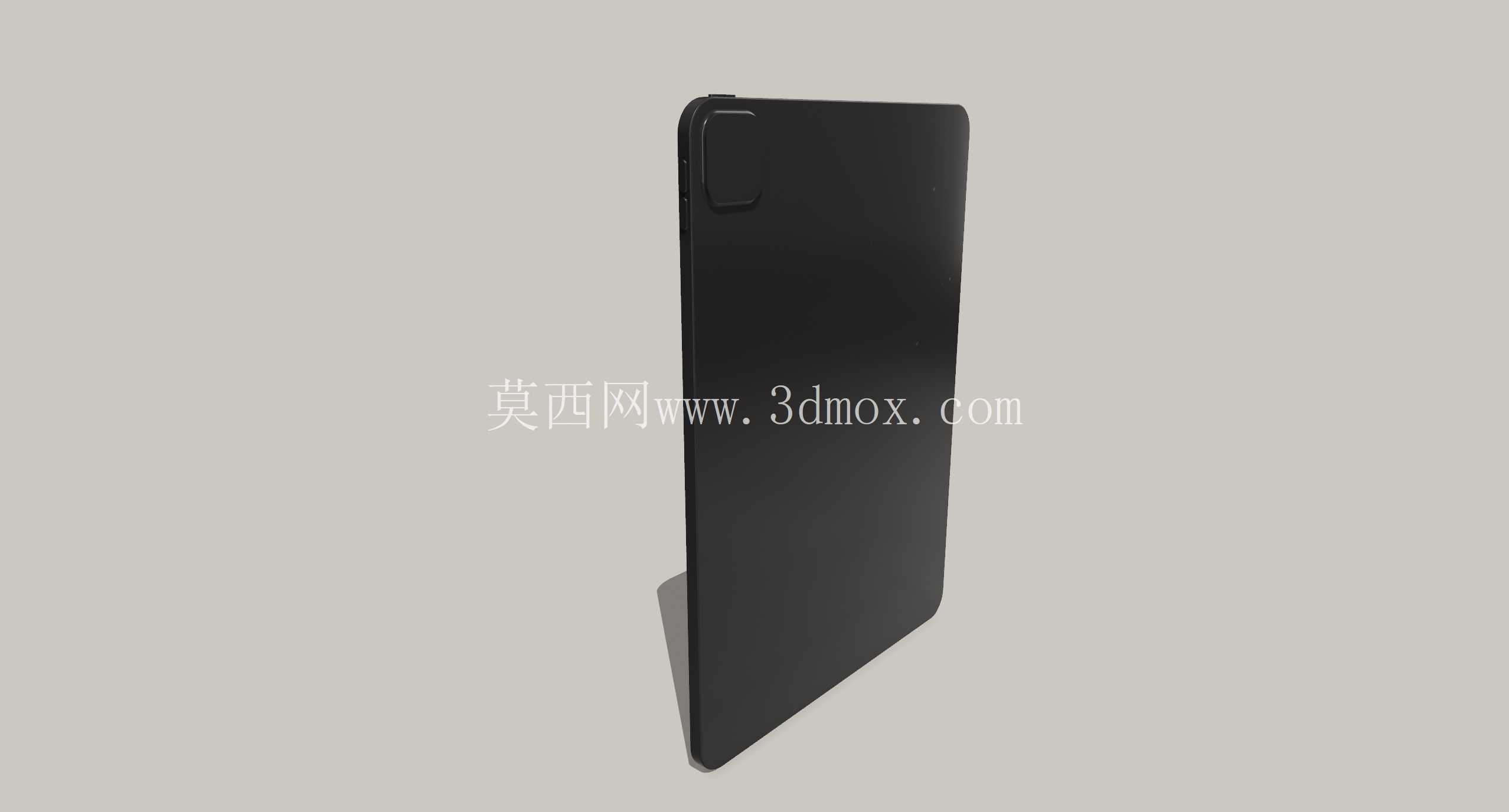

　　从产品功能特性对应的结构设计来看，建模过程完整还原了该款平板的核心结构特征：全面屏的圆角曲率、平直中框的棱边倒角、背部摄像头模组的凸起高度与开孔位置、侧边按键的排布与尺寸、底部扬声器开孔的阵列间距、磁吸充电触点的位置公差都做了精准还原，所有结构特征的尺寸公差控制在0.1mm以内，完全满足结构配合的精度要求。设计思路上没有采用常规消费电子建模的曲面堆砌方式，而是从实际产品的加工工艺反向推导结构逻辑：平板中框采用的是一体成型铝合金铣削工艺，建模时先搭建中框的基础实体，通过拔模、倒角、铣削切除的方式还原中框的加工特征，避免曲面建模带来的壁厚不均问题；屏幕部分采用分层结构建模，区分了玻璃盖板、显示面板、边框贴合层的厚度差异，可直接用于屏幕贴合类工装的设计校验；背部摄像头模组单独拆分了镜片、金属保护圈、闪光灯的独立结构，方便后续做配件开孔的对位校验。

　　外形尺寸与安装边界方面，模型严格匹配产品实际的长宽厚参数，整机长度247.6mm、宽度178.5mm、厚度5.9mm，屏幕圆角半径与中框倒角的参数完全匹配实物测量值，摄像头模组凸起高度为1.8mm，模组区域距离侧边、顶部的边界尺寸完全还原实物，所有外接接口的位置、深度、内形尺寸都做了完整还原，包括Type-C接口的内孔尺寸、扬声器开孔的孔径与深度、按键的凸起高度与按压行程空间。建模过程中特意规避了非结构类的外观装饰特征，所有保留的结构都具备实际工程参考价值，比如中框上的天线断点位置、磁吸充电区域的内置磁体排布对应的外部标识位置，都做了精准还原，方便做磁吸类配件的磁路匹配设计。

　　对于需要做跌落模拟、结构受力分析的场景，模型可直接导入仿真软件完成材料属性赋值，因为所有实体都是规整的参数化特征，不存在破面、重叠面等问题，不需要额外做几何修复。在实际工程使用中，该模型可直接导出通用格式用于不同软件间的交互，不管是做结构装配校验、还是做渲染展示、抑或是做3D打印手板验证，都不需要额外调整模型比例，所有配合面的尺寸都可直接作为设计基准使用。
