24V12A迷你翘板摇杆开关结构设计

这款迷你翘板摇杆开关的额定参数为24V、12A，属于低压小功率控制类元件，在各类低压电控回路里应用十分广泛，小到桌面小型测试工装、便携检测设备的电源通断控制，大到分布式工控柜内的支路信号切换、小型自动化设备的功能档位切换，都能见到这类开关的身影。和常规大尺寸翘板开关不同，这款产品的核心设计导向是紧凑化适配，针对安装空间局促的应用场景做了全维度的尺寸压缩，在保证额定载流能力的前提下，尽可能缩小自身的安装占位，适配薄型面板、小型手持设备、嵌入式控制模块这类对安装空间有严格限制的使用场景。

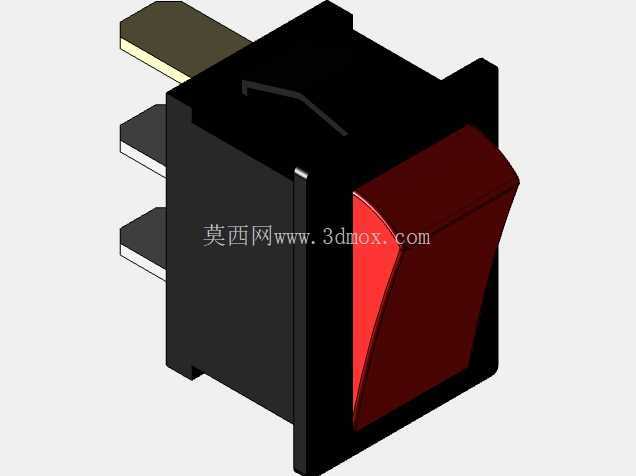

从结构设计逻辑来看，这款开关采用了经典的翘板摆动触发结构，操作端的红色翘板按键做了贴合手指按压弧度的曲面处理，按压行程控制在合理区间，既不会因为行程过短导致误触发，也不会因为行程过长造成操作滞后感，按压反馈清晰，档位切换时的到位触感明确，能让操作人员无需目视就能确认开关的通断状态。开关的引脚采用直插式焊片设计，三个引脚分别对应公共端、常开触点、常闭触点，引脚的排布间距符合常规PCB板载安装的通用间距要求，既可以直接焊接在印刷电路板上做板载控制元件，也可以搭配快速接线端子做面板式安装，适配不同的装配需求。触点部分采用了耐电弧的合金材质，能够承受12A额定电流下的频繁通断，减少长期使用后的触点烧蚀问题，提升开关的使用寿命，适配需要频繁操作的控制场景。

在安装边界设计上，这款开关的主体采用方形卡扣式安装结构，安装时只需要在面板上开出对应尺寸的方形安装孔，将开关主体从面板正面推入，依靠主体两侧的弹性卡扣就能完成快速固定，不需要额外加装固定螺母或者螺丝，装配效率远高于螺纹固定的同类开关，适合批量装配的生产线使用。开关的整体外形做了防呆设计，卡扣的位置、引脚的排布都有唯一的安装方向，避免装配时出现装反、引脚错位的问题，降低生产线上的装配错误率。开关的外壳采用阻燃工程塑料材质，具备一定的耐温、绝缘性能，能够满足低压电控设备的安全防护要求，避免出现漏电、外壳遇热变形的问题。

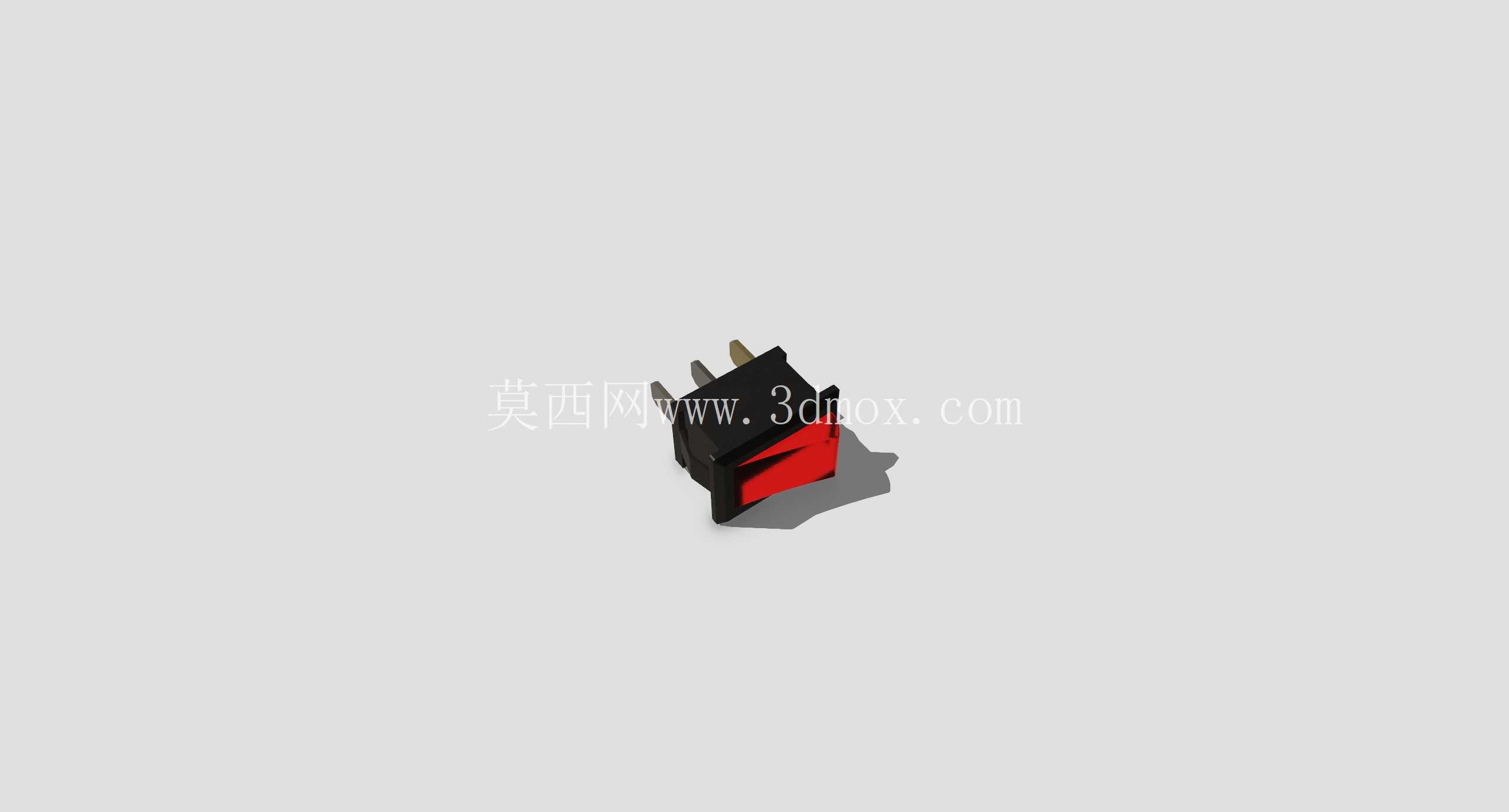

从实际选型适配的角度来说，这类迷你翘板开关的选型首先要确认回路的额定电压与电流参数，不能超量程使用，其次要核对安装孔位的尺寸、引脚的接线方式是否和现有设备匹配，这款开关的紧凑尺寸设计，让它能够替代很多老旧设备上的同类型损坏开关，不需要对原有安装面板做二次加工就能直接替换，维修适配性较强。在三维建模过程中，这款模型完整还原了开关的外部装配尺寸、引脚位置、卡扣结构、翘板的摆动角度范围，能够直接用于设备的面板布局干涉检查、装配模拟，提前验证安装位置是否和周边元件存在空间冲突，避免实际生产装配时出现尺寸不匹配的问题。对于结构设计人员来说，这类标准电控元件的精准三维模型，能够大幅提升电控设备的布局设计效率，不需要反复测绘实物尺寸，直接调用模型就能完成面板开孔、元件排布的设计工作，减少设计阶段的尺寸误差。
