标准CR2032纽扣电池三维结构设计

　　在消费电子、工业控制板卡、低功耗传感节点这类需要长效小电流供电的场景里，CR2032规格的纽扣电池是应用覆盖率极高的供电元件，从电脑主板CMOS供电模块、汽车遥控钥匙、蓝牙信标到家用小型电子体温计、智能门禁卡，几乎所有对安装厚度有严格限制、工作电流在毫安级以下的便携或嵌入式设备，都会优先选用这一规格的扣式电池作为主电源或备用记忆电源。做这类元件的三维建模时，首先要抓准的是它的安装配合边界——这类电池的标称直径为20mm，整体厚度3.2mm，外壳采用镀镍不锈钢冲压成型，正极面是带细密防滑凸点的外露金属壳，负极面是直径略小的封底金属面，两者之间通过一圈绝缘密封胶圈实现物理隔离与电解液密封，建模时如果忽略了密封胶圈的凸起厚度，后续做电池座的配合间隙设计时就容易出现装卡过紧、接触不良的问题。

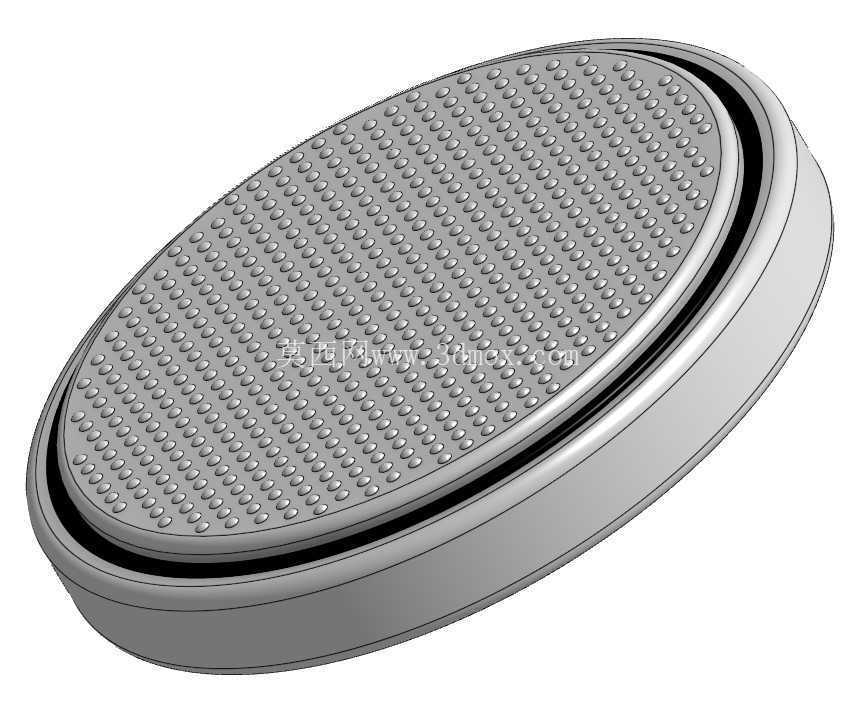

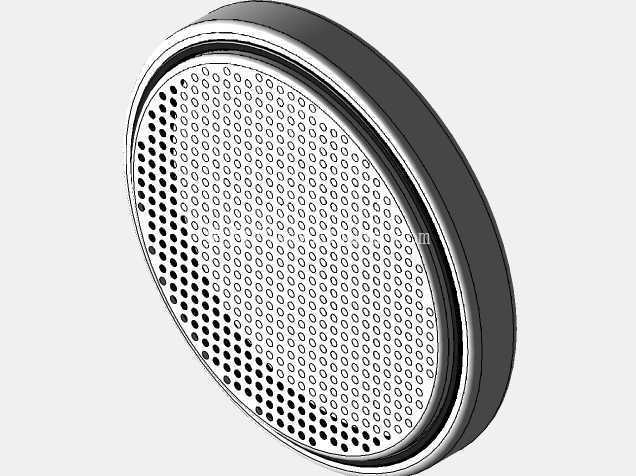

　　从结构设计的细节来看，正极壳表面的密集凸点并非装饰性结构，它的核心作用有两个：一是在电池装入弹片式电池座时，增加正极接触面的摩擦力，避免设备受振动冲击时电池出现移位松脱；二是通过凸点的微观形变，抵消电池外壳加工时的平面度误差，保证正极金属面与电池座弹片的可靠电接触，避免出现接触电阻过大、供电电压不稳的问题。建模时这些凸点采用阵列特征生成，要注意凸点的高度控制在0.1mm以内，凸点的排布密度要匹配实际量产产品的纹理，不能随意调整间距，否则做产品外观手板时会和真实电池的视觉质感出现明显偏差。

　　电池侧面的密封结构是整个建模过程中最需要注意的配合区域，正极壳的卷边包裹住负极壳的边缘，中间夹着的聚丙烯绝缘密封胶圈要突出壳体侧面0.05mm左右，这个尺寸公差直接决定了电池座侧向弹片的夹持力度——如果胶圈的尺寸做小了，模拟装配时会出现电池在卡座里旷量过大，跌落测试时容易瞬断；如果胶圈尺寸做大了，装配时会出现卡滞，用户更换电池时很难顺利推入卡座。另外要注意，CR2032的负极接触面是平整的封底结构，没有多余的凸起，建模时要保证负极面的平面度公差在0.05mm以内，因为很多板载电池座的负极接触弹片是平面抵接设计，如果负极面存在翘曲或者多余特征，会直接导致接触失效。

　　从实际选型适配的角度来说，这个三维模型可以直接用于各类电子产品的结构堆叠校验，在做PCB布局时，工程师可以直接调用这个模型，确认电池座周边的元件避让距离：通常电池安装后，正极面要预留至少0.2mm的间隙给绝缘贴片，侧面要预留0.3mm的插拔操作空间，避免周边的电容、电阻等元件干涉电池更换。很多新手工程师在做便携产品结构时，容易只参考电池的标称尺寸建模，忽略外壳卷边的圆角、密封胶圈的突出量，导致开模后出现电池装不进去、或者装入后卡滞无法取出的问题，这个模型还原了所有量产产品的实际结构细节，包括壳体的冲压圆角、卷边的包角弧度、表面凸点的排布规律，能够直接用于结构干涉检查、装配模拟、产品外观渲染等多个设计环节。

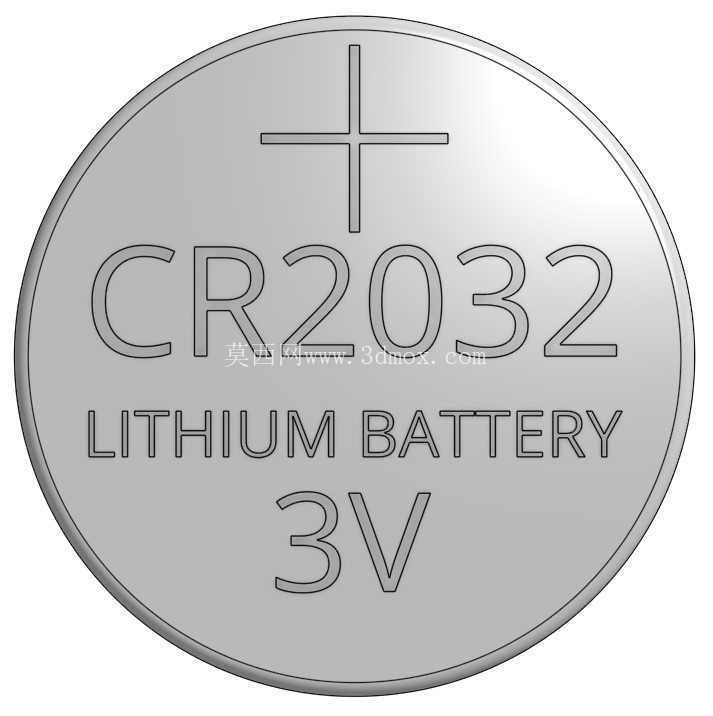

　　另外在做产品的可靠性仿真时，这个模型的重量参数也匹配真实产品的3g左右重量，可以用于模拟设备跌落时电池的冲击载荷，验证电池座弹片的夹持力是否满足要求。要知道CR2032作为通用标准件，全球不同厂商的产品外形尺寸公差都控制在极小的范围内，只要模型严格遵循标准尺寸制作，就可以适配所有市售同规格电池的安装场景，不需要针对不同品牌的电池单独调整卡座结构。建模时特意还原了正极面的标识区域的平面特征，方便后续在做产品渲染时添加品牌标识、参数标注等内容，不需要再额外做面的拆分处理。
