AA型圆柱干电池三维结构设计

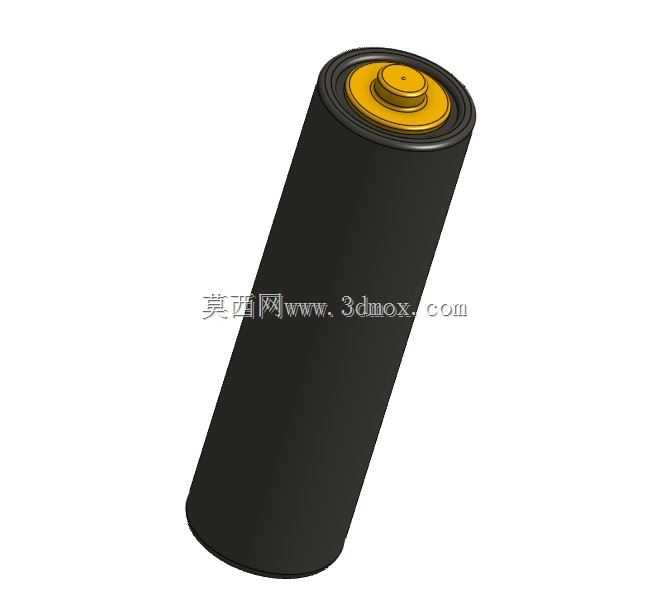

　　在消费电子、小型工控检测设备、便携测量仪器的结构设计环节，AA型圆柱电池的舱体适配是结构工程师经常需要处理的细节，很多新手设计师容易忽略电池实际外形的公差细节，导致量产时出现电池装卡过紧、接触不良、正极压合不到位的问题，这个三维结构模型完全还原了量产AA电池的真实外形特征，能直接用于电池仓的干涉检查、装配模拟环节。从实际应用场景来看，AA电池是目前民用便携设备、小型工业手持终端里应用最广的标准圆柱供电单元，常见于无线鼠标、红外测温枪、手持万用表、便携工控遥控器、家用小型电动工具等产品的供电结构中，这类产品的电池仓设计往往需要匹配电池的最大外形公差，预留合理的装配间隙，同时要保证正极接触弹片的压缩量在合理区间，避免出现接触电阻过大或者正极顶穿绝缘层的风险。这个模型的设计思路完全对标量产AA电池的真实尺寸规范，整体为标准圆柱结构，外壳部分还原了量产电池的PVC包覆层的圆柱度特征，没有做过度的简化，正极位置还原了凸起的金属正极帽结构，包括正极帽下方的绝缘密封台阶，这个细节是很多简化模型容易忽略的点——实际电池的正极帽不是直接贴在壳体端面上，下方有一圈绝缘密封的凸台，电池仓的正极避让槽如果没有考虑这个台阶的尺寸，很容易出现电池装进去之后正极接触不到弹片，或者压合过紧导致密封结构受损漏液的问题。

　　负极位置还原了平底的金属负极端面，边缘的卷边收口结构也做了准确还原，这个卷边的直径尺寸直接影响电池仓入口的导向倒角设计，如果导向倒角的尺寸小于卷边的最大外径，装配时就会出现卡滞，用户更换电池的时候会有明显的阻塞感。从安装边界来看，模型严格遵循AA电池的标准外形尺寸规范，圆柱主体的直径、整体长度都和量产实物保持一致，没有做夸张的变形或者艺术化处理，结构工程师在做电池仓设计的时候，可以直接把这个模型调入装配体，做静态干涉检查，模拟电池装入、取出的全行程动作，验证仓体内部的筋位、弹片位置、止挡结构是否合理。

　　比如很多手持设备的电池仓会在侧壁做定位筋，防止电池在仓内晃动，如果筋位的突出量过大，就会顶住电池的圆柱面，导致装配困难，用这个模型做干涉检查的时候，可以直观看到筋位和电池外壳的间隙值，把间隙控制在0.1-0.2mm的合理区间，既不会出现晃动，也不会装配卡滞。另外在做跌落仿真的前期结构评估时，准确的电池模型也能帮助工程师判断电池在仓内的窜动量，验证止挡结构的强度是否足够，避免跌落时电池窜动撞坏内部的PCB板或者接线端子。不同于很多过度简化的电池模型，这个模型把正极帽的弧度、负极端面的轻微内凹特征、壳体卷边的圆角都做了还原，在做产品渲染、装配动画制作的时候，也能呈现更真实的效果，不需要二次修改模型细节。

　　对于做通用电池仓适配结构的设计师来说，这个模型可以直接作为标准件调入常用的标准件库，不用每次设计电池仓都重新绘制电池外形，能节省大量的重复建模时间，同时避免因为自行绘制的模型尺寸不准导致的结构设计失误。在实际的结构评审环节，准确的电池模型也能帮助工业设计团队核对产品外观的尺寸边界，比如手持设备的握把位置如果要容纳两节AA电池，电池的外径加上仓壁的厚度直接决定了握把的最小直径，用准确的模型做布局，能避免外观方案确定之后才发现内部空间放不下电池的问题，减少方案反复修改的成本。另外在做电池弹片的选型时，也可以借助这个模型模拟弹片的压缩行程，验证弹片的正向压力是否在合理范围，压力过小容易出现接触不良，压力过大则会导致电池装入时阻力过大，用户更换电池体验差，同时长期受压的弹片也容易出现塑性变形，缩短产品的使用寿命。
