带螺纹锁套的安全承重登山连接扣

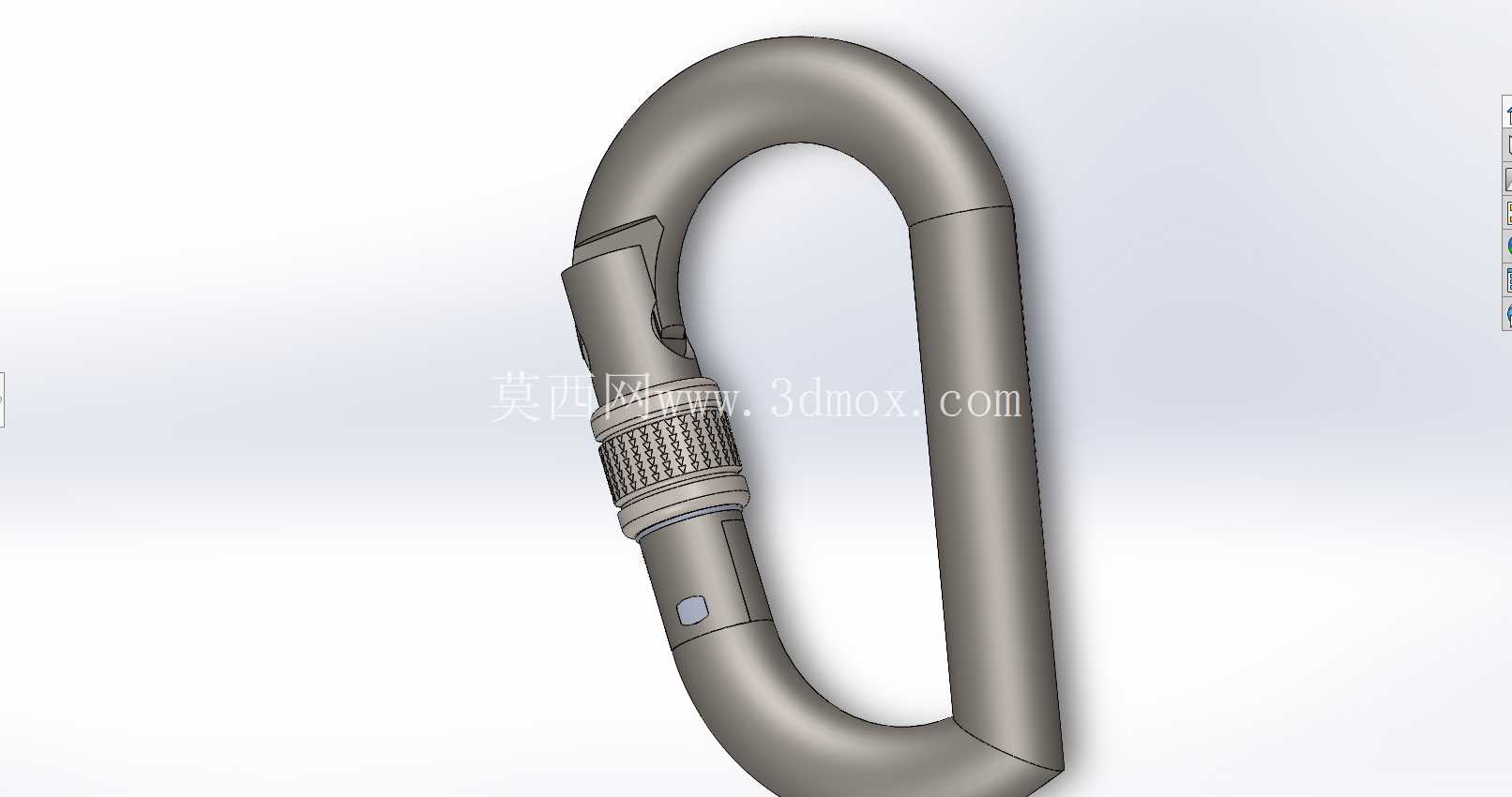

　　在户外攀岩、高空作业、绳索救援、工业吊装辅助等场景里，这类带锁结构的连接扣是核心受力连接件，区别于普通无锁快挂，它的锁止结构能避免作业过程中绳索、织带意外滑脱，也能防止外力剐蹭导致锁舌误开，是安全冗余设计里的关键部件。从结构设计逻辑来看，这款连接扣采用D型主环体结构，相比同直径圆型挂扣，D型结构能让受力点更靠近主环的直边段，减少锁舌部位的受力占比，整体承重冗余更高，常规同规格D型带锁扣的纵向破断拉力能达到20kN以上，可满足单人高空作业、户外攀岩的承重要求。

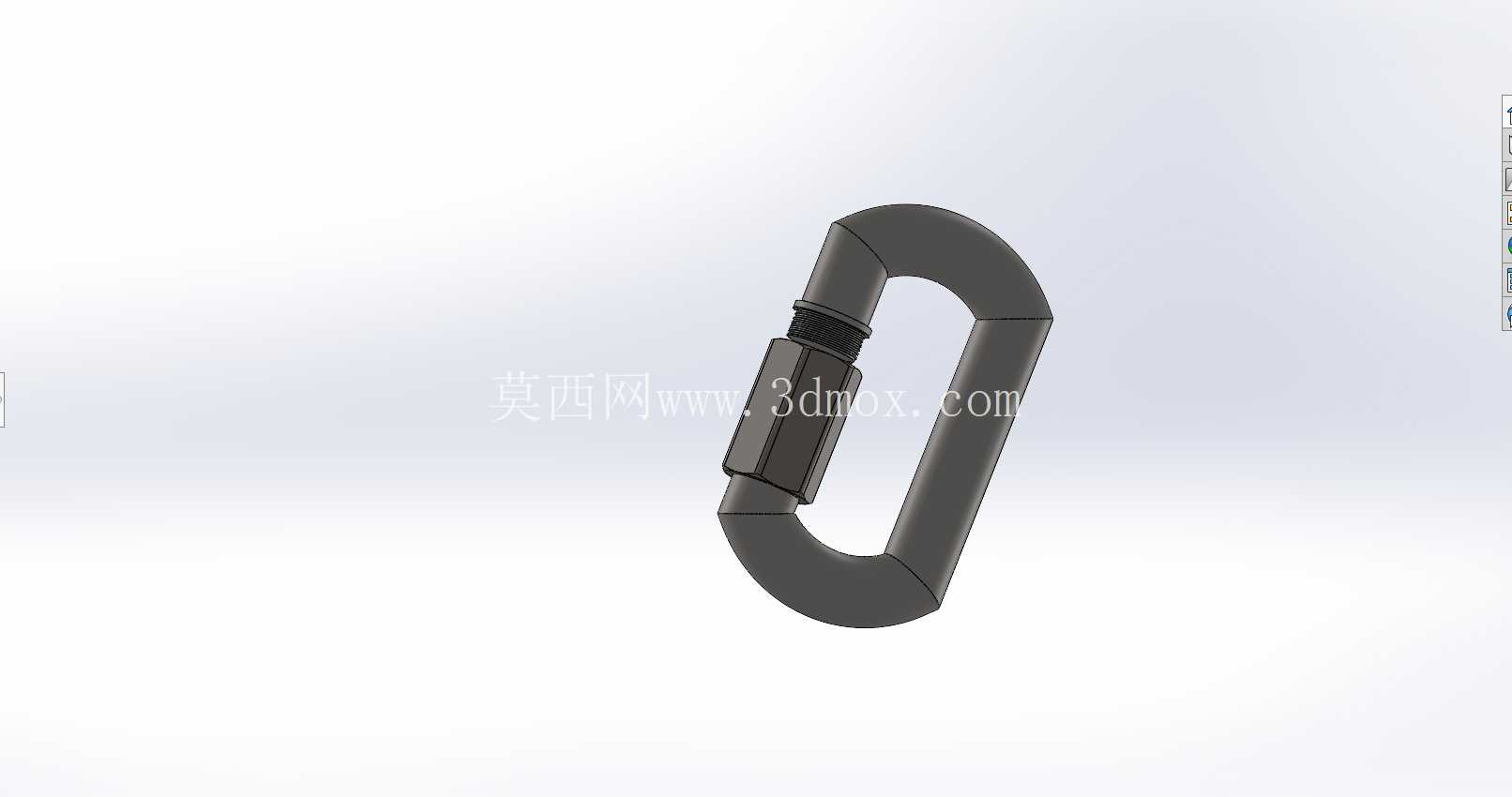

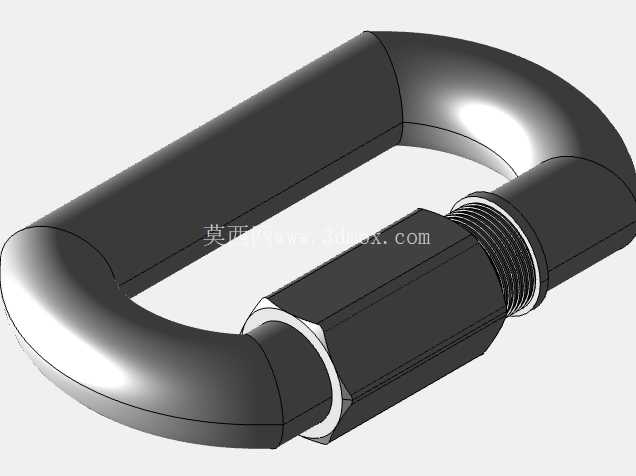

　　锁止部分采用旋转螺纹锁套设计，锁舌内置复位弹簧，常态下锁舌自动回弹闭合，旋转锁套向上旋紧后会完全包裹锁舌与环体的衔接缝隙，此时锁舌无法被向内按压开启，只有向下旋开锁套才能按压锁舌完成挂接或拆卸，这种结构相比自动弹锁的款式，抗误触能力更强，不会因为高空作业时的绳索晃动、装备剐蹭意外解锁，更适合复杂作业环境使用。从建模细节来看，主环体采用等直径圆钢弯折成型的设计思路，弯折段做了平滑圆弧过渡，没有应力集中的锐角，环体表面做了哑光金属质感处理，既可以减少织带、绳索反复摩擦的磨损量，也能避免户外使用时的强光反光干扰作业视线。

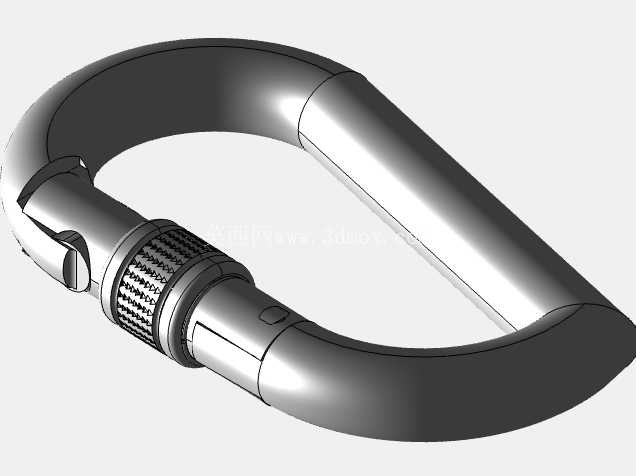

　　锁舌与环体的衔接处做了隐藏式转轴设计，转轴两端完全嵌入环体内部，没有外凸的轴端，既不会勾挂绳索，也能避免户外泥沙、灰尘进入转轴缝隙导致卡滞。螺纹锁套的外圈做了滚花纹理，即使佩戴防滑手套作业，也能单手完成锁套的旋紧与旋开操作，锁套内侧设置了定位卡点，旋紧到位后会有轻微的卡位反馈，不需要反复确认是否锁止到位。在安装边界与适配性上，这类挂扣的环体内径通常在20mm左右，可以兼容直径12mm以内的安全绳、宽度25mm以内的尼龙织带，也可以和快挂扁带、上升器、下降器等户外装备直接挂接，不需要额外的转接件。锁舌的开启行程控制在15mm左右，既可以保证绳索、织带能顺利放入环内，也不会因为开度过大导致锁舌复位弹簧过度拉伸出现疲劳失效。

　　实际使用中，这类带锁挂扣除了户外领域，在影视剧组的灯光吊挂、展会的展架临时固定、仓储的轻型货物吊挂、户外露营的装备挂载等场景也有大量应用，设计时需要严格控制环体的形位公差，锁舌闭合后与环体的缝隙不能超过0.5mm，避免细小的绳索纤维卡入缝隙导致锁舌无法完全闭合，螺纹锁套的行程要保证完全覆盖锁舌的衔接段，不能出现锁止后仍有按压余量的情况。建模过程中，主环体的弯折段需要做等曲率处理，不同位置的截面直径公差控制在0.1mm以内，保证整体受力均匀，锁舌的接触面做了微小的倒角处理，挂接绳索时不会割伤绳皮，弹簧安装位的尺寸需要匹配常规的圆柱螺旋压缩弹簧，保证锁舌的复位弹力在15N-20N之间，既不会因为弹力过大导致按压困难，也不会因为弹力过小出现锁舌无法完全闭合的问题。
