蝙蝠侠造型投掷徽标立体结构设计

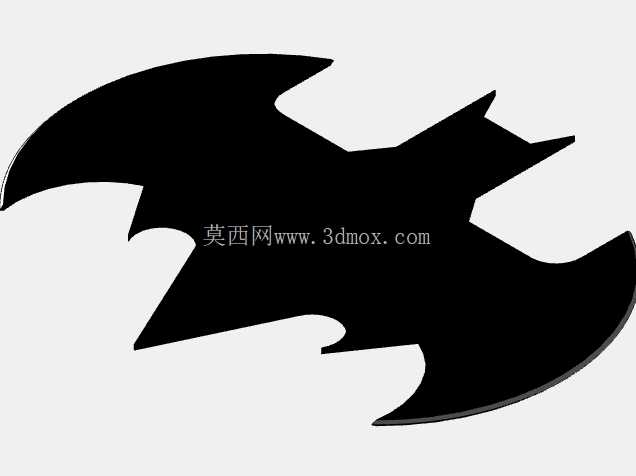

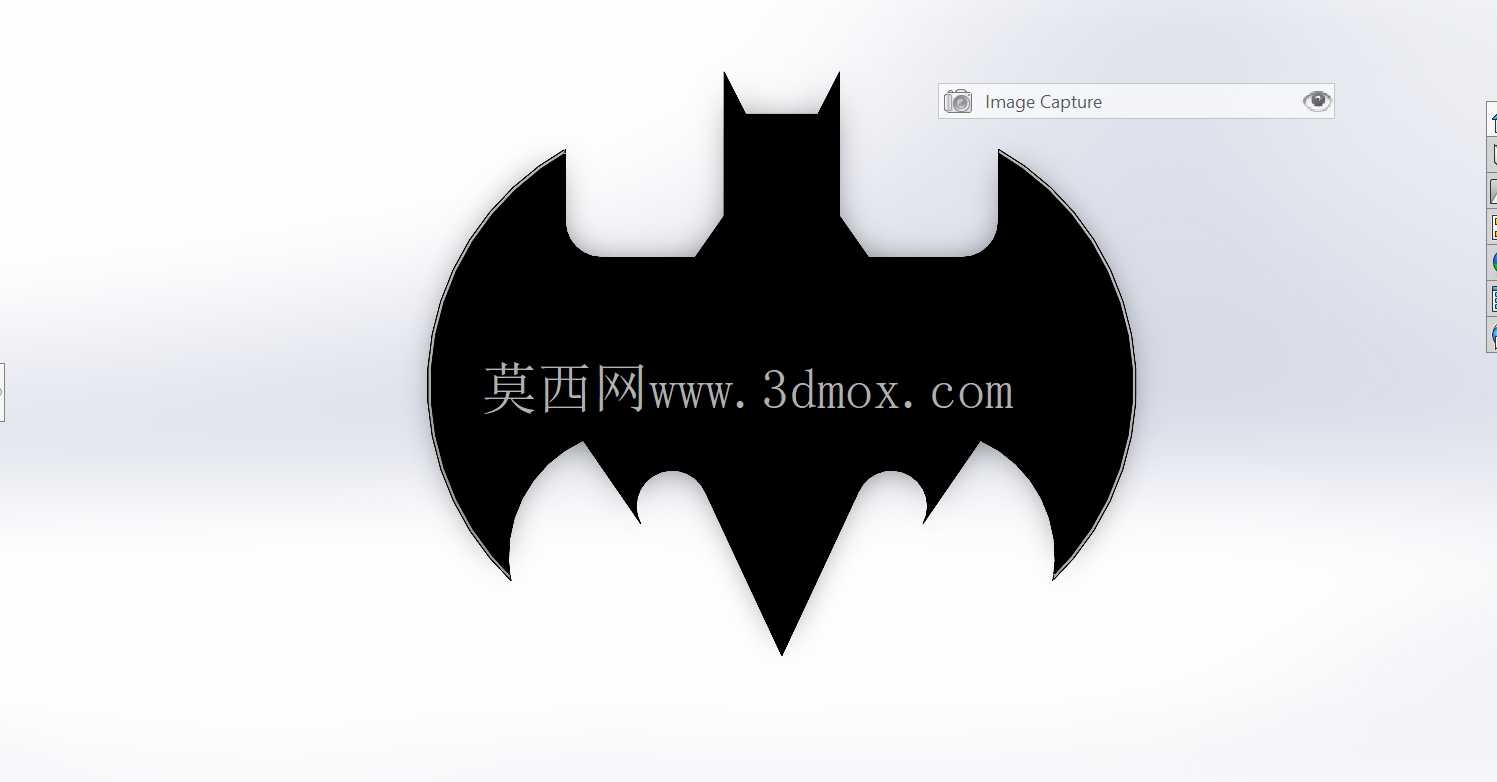

这款蝙蝠造型的投掷类标识件，在结构设计阶段首先锚定了铸造工艺的成型边界，整体采用对称式翼展轮廓，外边缘做了连续的圆弧过渡处理，避免铸造过程中尖角位置产生应力集中导致的充型缺陷，同时也适配投掷使用时的空气动力学需求，减少飞行过程中的气流紊流。从实际应用场景来看，该构件既可以作为影视IP衍生的休闲投掷把玩件，也可通过背部预留的安装沉槽，作为主题装饰徽标固定在机车外壳、装备箱体、主题展陈墙面等位置，适配多种安装场景的固定需求。

设计过程中优先考虑了壁厚的均匀性，整体主体壁厚控制在3mm，翼尖与耳部的突出位置做了0.5mm的渐变加厚处理，既保证薄壁位置的金属液充型流畅度，也避免厚大位置产生缩孔缩松的铸造缺陷，同时控制整体重量在投掷使用的合理区间，单手握持时重心恰好落在构件几何中心位置，投掷释放后能保持稳定的平飞姿态，不会出现自旋偏移的问题。轮廓细节上，蝙蝠翼的下沿缺口采用了内凹圆弧过渡，没有尖锐的内角结构，降低铸造模具的加工难度，同时减少模具使用过程中内角位置的应力开裂风险，提升模具使用寿命。

从安装边界来看，作为装饰徽标使用时，背部的安装沉槽深度为1.2mm，可嵌入直径8mm的强磁磁片或者粘贴双面胶，无需在安装基面打孔，不会破坏被装饰件的表面结构；如果作为投掷件使用，边缘做了R0.8mm的圆角钝化处理，不会因为边缘过于锋利造成握持或者接触时的划伤，兼顾使用安全性。结构建模阶段对整个轮廓做了拔模斜度处理，外表面拔模角度为1.5度，内表面安装沉槽位置拔模角度为2度，完全适配砂型铸造或者低压铸造的起模需求，不需要额外做后期的结构修整就能直接出模。

细节处理上，整个构件的正面做了微弧面凸起，凸起高度从中心向边缘逐渐降低，既提升了视觉上的立体感，也让铸造后的表面打磨工序更易操作，没有难以抛光的死角位置。翼展方向的总宽度控制在120mm，总高度为100mm，这个尺寸既保证握持投掷时的手感，也不会因为尺寸过大导致携带不便，作为装饰徽标使用时也能适配大部分机车侧盖、装备箱面的安装空间，不会出现尺寸突兀的问题。耳部的两个突出结构做了根部加厚处理，厚度从根部的4mm向顶端渐变到2mm，避免使用过程中受到磕碰发生断裂，同时保证轮廓的辨识度，还原经典蝙蝠标识的视觉特征。

在结构验证阶段，对整个构件做了重心配平模拟，通过调整局部壁厚的微小偏差，让重心完全落在纵向中心轴线上，保证投掷过程中的飞行稳定性，不会出现头重脚轻或者侧偏的问题。背部的平面度控制在0.2mm以内，保证粘贴或者磁吸安装时能和安装基面完全贴合，不会出现翘边、贴合不牢的问题。边缘的圆角处理经过多轮调整，既保留了蝙蝠造型的锐利视觉感，又消除了锐边带来的安全隐患，把玩或者安装过程中不会划伤手部。针对铸造工艺的需求，整个构件没有设置倒扣结构，所有面的拔模方向统一，不需要设计抽芯结构就能完成模具制作，大幅降低模具的制造成本和后期的成型废品率。
