可伸缩云梯结构玩具消防车

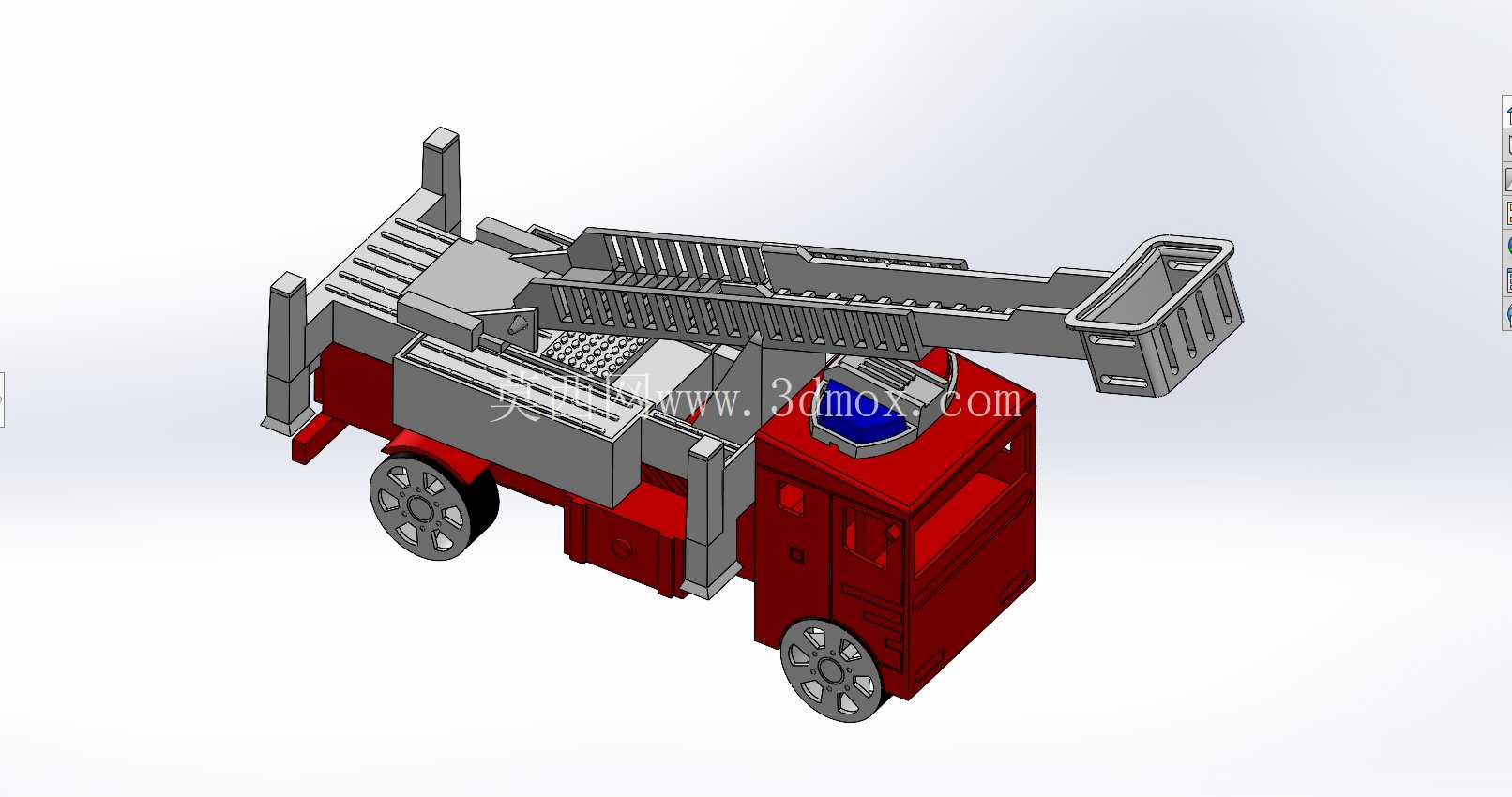

这款玩具消防车的三维结构设计，核心围绕儿童玩具的安全使用需求与仿真还原逻辑展开，整体采用分块式结构布局，将车身划分为驾乘舱、器材舱、云梯作业机构三个独立模块，各模块之间通过卡扣式连接结构实现装配，既满足铸造生产的脱模需求，也适配玩具产品的组装工艺要求。从实际应用场景来看，该结构可直接用于合金类玩具消防车的开模生产，也可作为儿童益智拼装玩具的结构参考，还原真实消防车的作业形态的同时，规避了细小零件脱落、尖锐棱角等玩具安全风险。

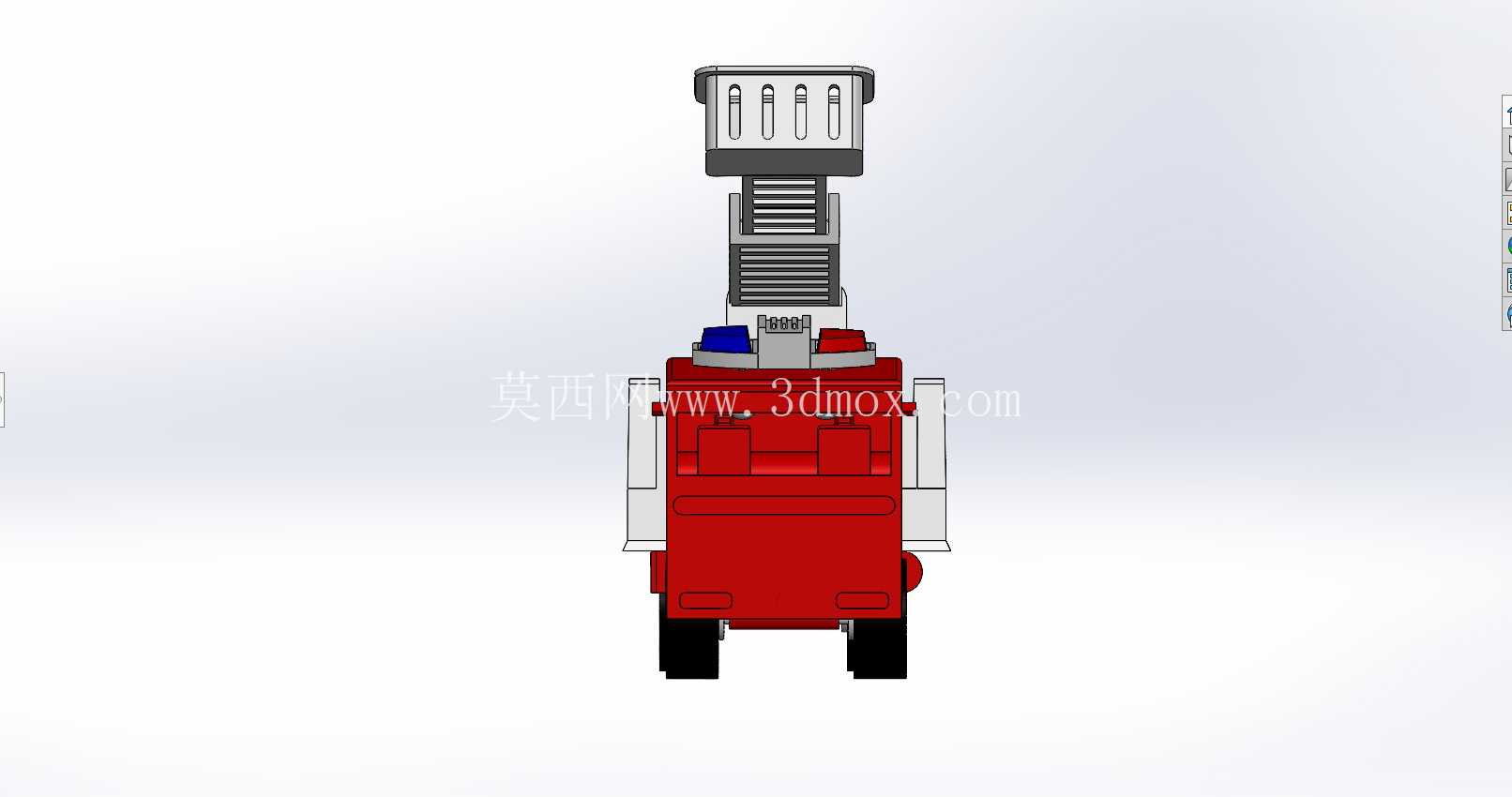

设计过程中优先考虑了铸造工艺的成型边界，所有外露棱边均做了R1.5以上的圆角处理，避免铸造过程中出现应力集中导致的充型不满、冷隔缺陷，同时也符合儿童玩具的安全标准，不存在划伤使用者的尖锐结构。车身主体的驾乘舱采用方正化的轮廓设计，前挡风区域做了内凹的沉台结构，可后续粘贴透明装饰件模拟车窗，舱体侧面预留了凹凸的车门轮廓线条，不需要额外的后续加工即可呈现出车门的结构细节，减少后期表面处理的工序。器材舱区域设置了多道平行的凸起筋条，模拟真实消防车的器材箱卷帘门结构，筋条的高度控制在1.2mm，既保证了细节的辨识度，也不会因为凸起过高导致铸造时出现粘模问题，舱体顶部预留了格栅状的凸起结构，模拟车顶的防滑踏板，格栅的间隙宽度设置为2mm，满足铸造模具的最小脱模间隙要求，不需要额外做抽芯结构即可直接成型。

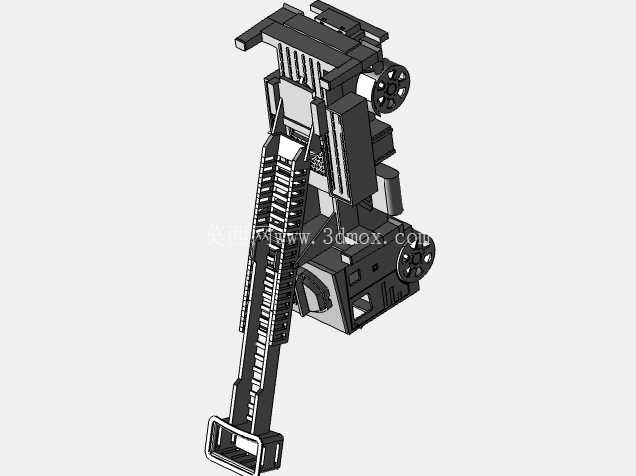

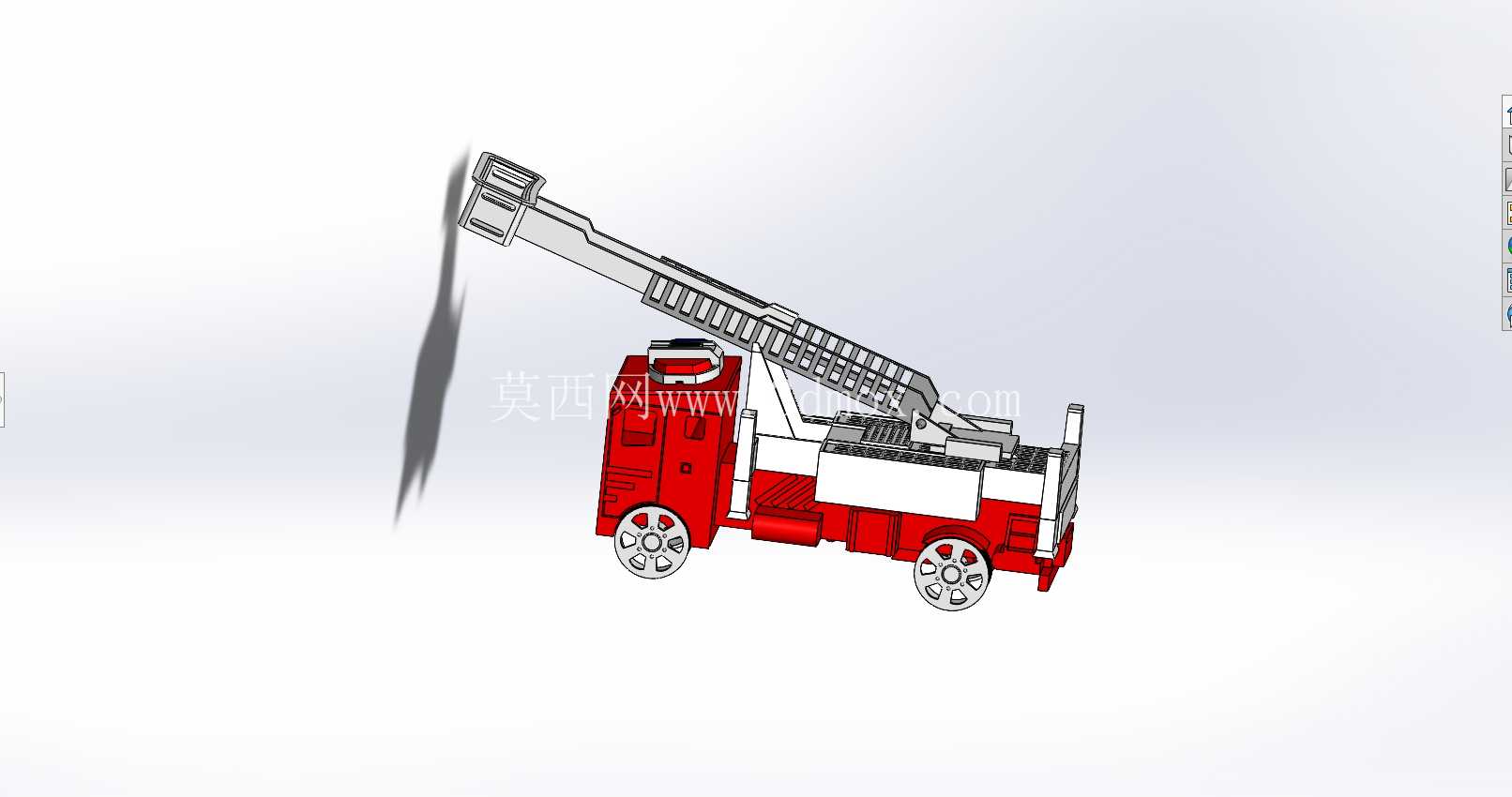

核心的云梯作业机构采用多节嵌套的伸缩结构设计，每节云梯的侧壁都设置了导向滑槽，相邻梯节之间通过限位凸台实现伸缩行程的限制，完全伸出后总长度可达到车身长度的1.8倍，收回后可完全贴合在器材舱顶部，不会超出车身的整体外轮廓。云梯末端设置了框式作业平台，平台四周做了加高的围栏结构，围栏的杆件直径统一为2.5mm，既保证了结构强度，也避免了细杆结构在铸造过程中出现断杆、充型不全的问题。云梯与车身之间的连接支座设置了转动轴孔，可实现云梯0-75度的俯仰角度调节，轴孔的配合间隙设置为0.3mm，既保证转动的顺畅度，也不会出现间隙过大导致的云梯晃动问题。

行走机构部分，车轮采用简化的轮毂结构，轮毂表面做了放射状的筋条模拟真实车轮的轮毂造型，车轮与车身之间通过卡接式的轮轴连接，轮轴的直径设置为3mm，装配后可实现车轮的顺畅转动，不需要额外添加金属轴件，降低整体的生产物料成本。车身底部做了平整化的处理，没有多余的凸起结构，保证玩具放置在平面上时的稳定性，不会出现局部悬空导致的放置歪斜问题。

从安装边界来看，整车的最大外轮廓尺寸控制在长度180mm、宽度70mm、高度90mm的范围内，完全收回云梯后的整体高度不超过90mm，适配常规玩具包装盒的内部尺寸，不需要定制特殊尺寸的包装。所有结构的拔模斜度统一设置为1.5度，朝向模具开模方向的结构不存在倒扣区域，仅云梯的滑槽区域需要做简单的侧向抽芯，整体模具结构简单，铸造生产的良率可控制在较高水平。各连接卡扣的过盈量设置为0.2mm，装配后不需要额外粘接即可实现牢固连接，同时也具备一定的可拆卸性，满足儿童反复拆装玩耍的需求。结构设计过程中充分考虑了壁厚的均匀性，所有主体结构的壁厚统一设置为2.5mm，局部加强筋的厚度为1.5mm，避免铸造过程中因为壁厚不均导致的缩孔、变形问题，成型后的零件尺寸稳定性好，不需要大量的后续校正工序即可直接进行装配。
