卡车用模块化锁定连接支架结构设计

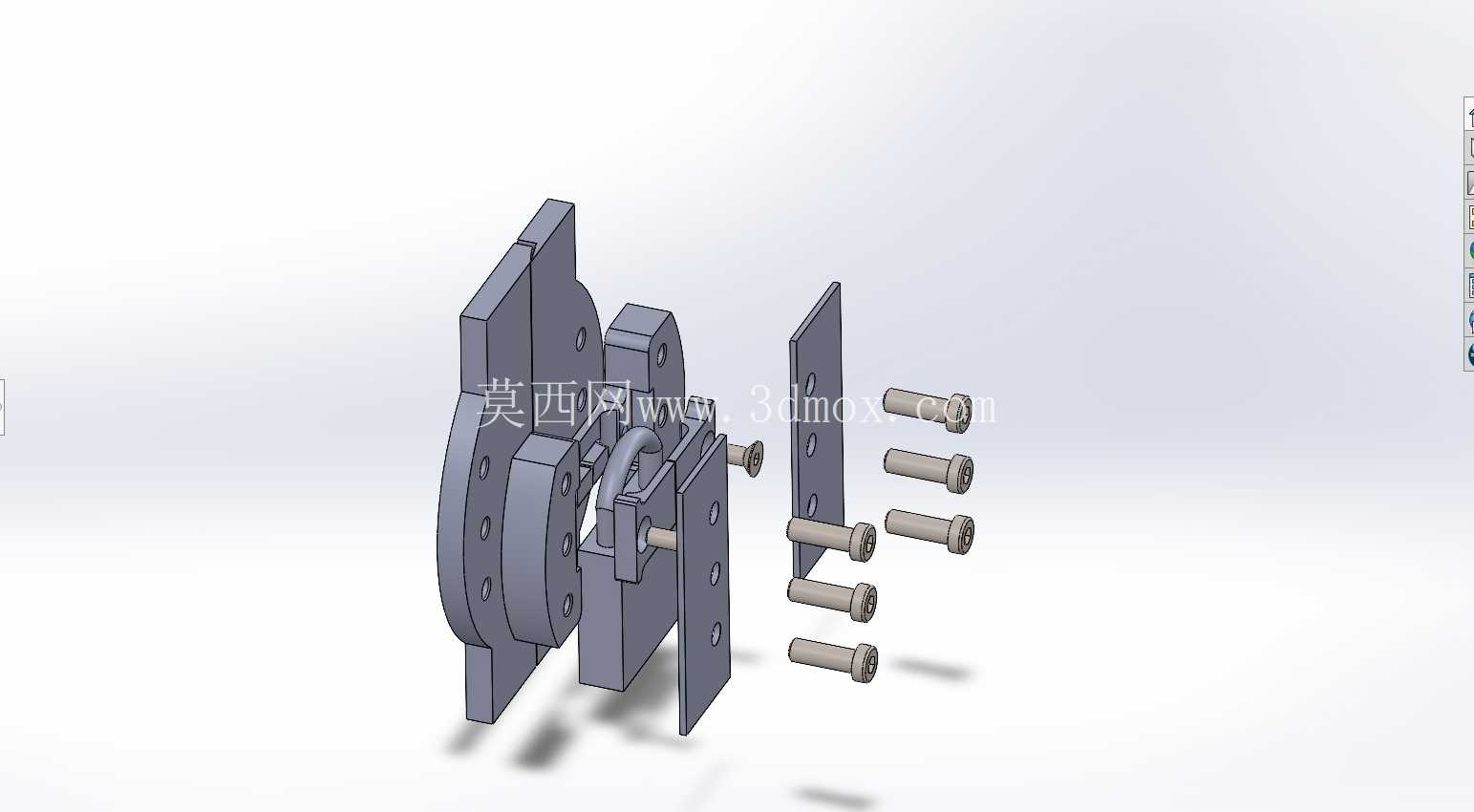

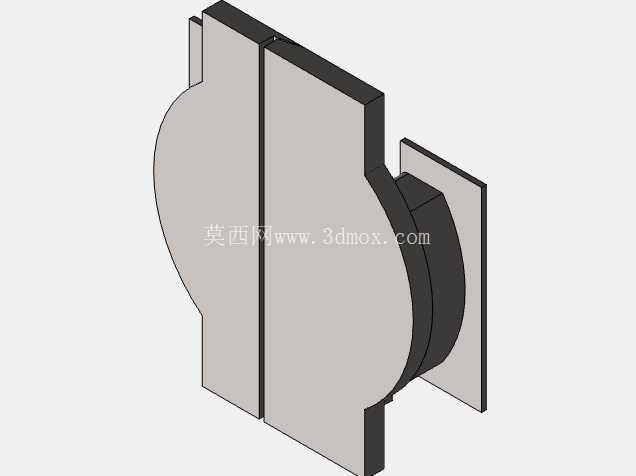

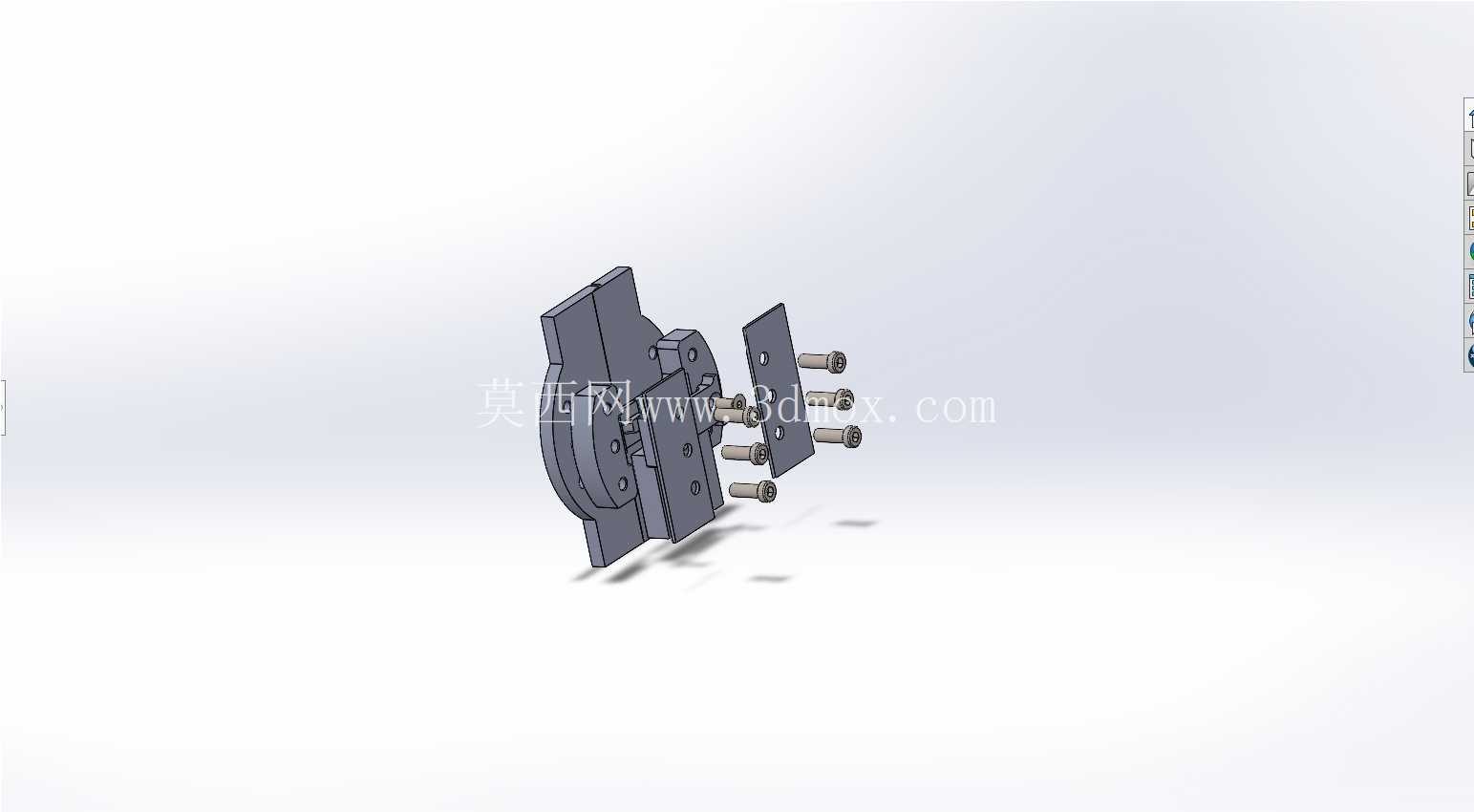

　　在商用车底盘附件固定、货厢附属部件安装的场景里，这类锁定连接支架的使用频率一直很高，尤其是常年跑干线物流、工程运输的重型卡车，车身需要外挂的工具箱、挡泥板支架、管线固定架、侧防护栏附件数量多，传统一体铸造的固定支架一旦局部受力开裂，就需要整体更换，不仅配件成本高，现场拆装也需要耗费大量工时，尤其是在运输途中出现支架损坏的情况，很难快速完成应急修复。这款锁定括号结构在设计之初就瞄准了这类实际运维痛点，没有采用传统一体式铸造成型的方案，而是拆分出基座安装板、锁定压合板、连接紧固件三个独立模块，每个模块都可以单独替换，哪怕现场没有全套配件，只要对应损坏的模块做更换就能快速恢复固定功能，大幅降低了运维阶段的配件储备压力与现场维修难度。从安装边界来看，基座部分采用带定位凸台的法兰式安装面，安装面的平面度公差控制在0.1mm以内，能够紧密贴合卡车车架的纵梁安装面，不需要额外做垫片调整就能保证安装贴合度，避免长期行驶震动中出现连接面滑移松动的问题。基座上预留的四个安装孔位采用长圆孔与圆孔组合的设计，其中两个圆孔作为主定位孔，匹配车架上的标准安装螺柱，另外两个长圆孔可以适配不同车型的孔位偏差，安装时允许有±2mm的位置调整量，不需要在车架上重新打孔就能完成适配，大幅降低了现场改装的作业量。

　　锁定压合板部分做了折弯加强筋设计，在板厚仅为4mm的情况下，通过侧边的90度折弯翻边提升整体抗弯折强度，经过受力仿真验证，在承受1200N的侧向冲击载荷时，压合板的最大形变量不超过0.3mm，完全能够满足卡车行驶过程中颠簸、急刹、侧倾工况下的受力要求。压合板与基座之间采用插销式定位结构，安装时只需要将压合板对准基座上的定位插槽插入，再穿入四颗锁紧螺栓就能完成固定，不需要额外的工装夹持对位，单人在车底作业也能在十分钟内完成整套支架的安装。和传统的焊接式支架、一体铸造支架相比，模块化的设计也给后续的功能拓展留足了空间，如果需要固定不同尺寸的附属部件，只需要更换对应规格的压合板，基座部分可以通用，不需要重新做整车的安装孔位适配。

　　在实际路试的场景验证中，这款支架在非铺装路面连续行驶3000公里后，螺栓的预紧力衰减率不到8%，远低于行业通用支架15%的衰减阈值，不会出现长期使用后支架松动、部件脱落的安全隐患。考虑到卡车冬季撒盐融雪、沿海地区盐雾腐蚀的使用环境，支架的所有金属部件都做了达克罗表面处理，盐雾测试时长能够达到720小时无红锈，即使长期暴露在高腐蚀环境下，也不会因为锈蚀导致螺栓锈死、支架强度下降的问题。设计过程中也特意规避了应力集中的结构，所有的转角位置都做了R3以上的圆角过渡，螺栓过孔的位置都做了沉头锪平处理，避免螺栓安装时出现偏载，导致局部应力过大出现疲劳断裂。

　　另外，支架的整体外轮廓没有突出的尖锐棱角，所有外露的边缘都做了倒钝处理，安装和维修过程中不会划伤作业人员的手部，也不会刮蹭到周边的管线、线束，避免长期行驶中尖锐棱角磨破管线外皮引发电路、气路故障。从重量控制的角度来看，整套支架的总重量比同载荷等级的一体铸造支架轻了32%，在卡车轻量化的趋势下，单个支架减重虽然不多，但整车数十个同类支架累加起来，能够带来可观的减重效果，间接降低车辆的燃油消耗。在安装兼容性上，这款支架不仅可以用于卡车车架侧部的附件固定，也可以适配货厢内部的隔断锁定、工具箱盖的锁止固定、备胎架的辅助锁定等多个场景，只需要根据具体的安装位置调整压合板的尺寸，不需要改动核心的锁定连接结构，通用化率能够达到80%以上，不管是整车厂的量产装配，还是售后市场的改装维修，都有很高的适配性。
