螺旋输送设备逆向重构三维结构

　　在散状物料连续输送的作业场景里，螺旋输送设备始终是短距离密闭输送工况下的核心选型，尤其适配粉体、颗粒状、小块状物料的水平或小倾角输送需求，广泛出现在粮食加工、建材生产、化工配料、固废处理等生产环节中，依靠螺旋叶片的旋转推力带动物料沿槽体向前移动，全程可做到密闭输送减少物料撒漏与粉尘外溢，相比带式输送机更适合易扬尘、有一定磨琢性的物料转运。这套重构的螺旋输送结构，是针对长期服役后完全失效的老旧设备完成的逆向还原设计，整个过程没有原始图纸支撑，所有结构尺寸都从残存的设备残骸上逐一测绘推导，核心要解决的是老旧设备无备件替换、无原始参数可查的复产难题。

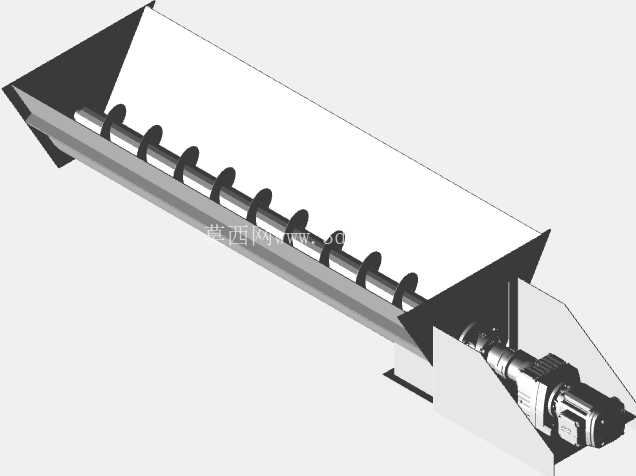

　　从结构组成来看，整套设备包含U型输送槽体、连续螺旋叶片轴、两端支撑轴承座、端部驱动连接段、进料与出料导向结构几个核心部分，槽体采用钢板折弯成型的U型截面，内壁预留了螺旋叶片的运转间隙，避免叶片旋转过程中与槽壁发生剐蹭，同时槽体的法兰边预留了密封件安装位，可根据输送物料的特性加装盖板实现全密闭运行。螺旋轴作为核心受力部件，叶片采用等螺距连续螺旋结构，适配常规散料的均匀输送需求，轴体与叶片的连接采用满焊结构，保证长期输送磨琢性物料时叶片不会出现脱焊变形，轴端的连接结构直接与驱动端的减速组件配合，将动力平稳传递到整个螺旋轴上。两端的轴承座采用外置式安装结构，将轴承布置在槽体外部，避免输送的细颗粒物料进入轴承滚道造成磨损失效，轴承座的安装基面与槽体端板采用螺栓定位连接，方便后期维护时快速拆解更换密封件与轴承，端板位置设置了填料密封结构，可阻挡物料从轴与端板的间隙处溢出。驱动端的连接结构采用直联式设计，将减速单元的输出轴与螺旋轴通过刚性联轴器连接，减少传动环节的功率损耗，驱动单元的安装支架与槽体端部采用一体化焊接结构，保证传动过程中整体的同轴度，避免长期运转出现轴系偏摆造成的轴承过载损坏。

　　测绘重构过程中，首先对残存的槽体残骸进行尺寸还原，通过多段残存槽壁的拼接测量确定槽体的净宽度、深度以及整体输送长度，明确设备的安装边界尺寸，确认槽体的进料口位置设置在槽体尾部上方，出料口设置在槽体头部下方，适配常规生产线上的上下工序设备衔接高度。螺旋轴的尺寸推导过程中，通过残存的叶片片段测量出螺旋叶片的外径、螺距以及轴管的直径，结合两端轴承位的残存尺寸确定轴的总长度与各段轴径，同时根据轴的受力情况校核了轴的扭转强度，保证在满负荷输送物料时轴体不会出现扭转变形。轴承座的结构完全根据端板的安装孔位进行匹配设计，重新选型适配的轴承型号与密封件规格，保证替换后的轴承座能直接与原有槽体端板的安装位完全贴合，不需要对现场的安装基础做额外改动。

　　在实际安装适配层面，整套结构的安装支撑脚设置在槽体底部，按照输送长度均匀分布，支撑脚的安装孔位预留了一定的调节余量，方便现场安装时调整槽体的水平度，避免因安装倾斜造成物料在槽体内局部堆积。进料口的法兰尺寸匹配常规的料斗出口连接标准，可直接与上游的储料、给料设备对接，出料口的法兰也适配下游的受料设备接口，不需要额外制作过渡连接段。从功能特性来看，这套重构的螺旋输送结构完全还原了老旧设备的输送能力，连续螺旋叶片的设计保证物料输送过程的连续性，不会出现局部堵料的情况，外置轴承座的结构大幅降低了后期维护的难度，密封结构的优化也进一步减少了物料泄漏与粉尘外溢的问题，相比原始老旧设备的结构，在测绘重构过程中对叶片与槽壁的间隙做了更合理的控制，既避免间隙过小出现剐蹭，也防止间隙过大造成物料残留。逆向设计过程中没有照搬残骸的磨损变形尺寸，而是对所有配合面的尺寸做了公差修正，比如轴与轴承的配合位、轴承座与端板的定位面、联轴器的配合尺寸都按照机械设计的标准公差进行还原，保证加工出来的零件可以直接装配，不需要现场二次修配。对于螺旋叶片的成型工艺，重构设计中明确了叶片的展开尺寸与焊接工艺要求，保证叶片焊接后螺距均匀，旋转过程中的径向跳动量控制在合理范围内，避免运转过程中出现不平衡振动。整套结构的设计完全围绕现场原有设备的安装边界展开，所有外部连接尺寸都与老旧设备保持一致，替换安装时不需要改动现场的进料、出料接口以及安装基础，可直接完成老旧失效设备的整体替换，快速恢复生产线的物料输送能力，也为同类型无图纸老旧设备的逆向复产提供了可参考的结构设计逻辑，从测绘方法、尺寸推导、强度校核到结构优化的全流程，都贴合工业现场设备维修改造的实际需求，没有冗余的花哨结构，所有设计细节都围绕可靠运行、方便维护、适配现场安装这几个核心工程目标展开。
