半开式离心泵叶轮结构设计方案

　　在流体输送类设备的核心部件选型与结构设计环节，半开式离心泵叶轮的结构合理性直接决定整泵的运行效率、抗堵塞能力与工况适配范围，这类叶轮结构常被应用在含少量固体颗粒的流体输送场景，比如市政给排水的中端增压、工业循环水输送、轻度污水提升等工况，相比闭式叶轮，半开式结构的流道开放度更高，不易被流体中裹挟的纤维、小粒径杂质堵塞，相比全开式叶轮又能保证足够的流体做功效率，平衡了过流能力与水力性能的双重需求。

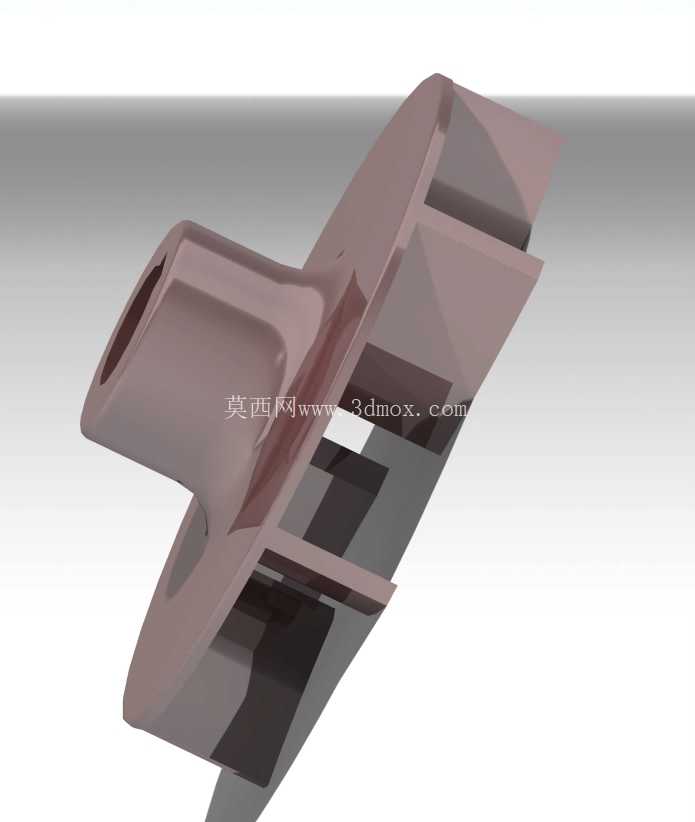

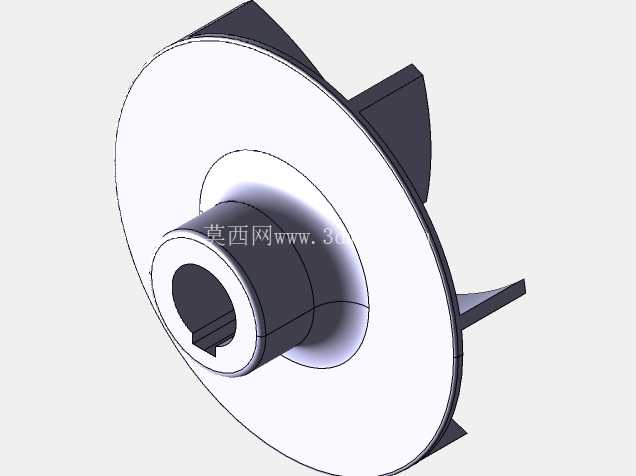

　　从结构设计逻辑来看，这款叶轮采用单吸式轴向进水结构，轮毂位置设计有阶梯式安装轴孔，轴孔内壁预留了键槽安装位，可通过平键传递电机输出的扭矩，轮毂与叶片衔接位置做了大圆弧过渡处理，避免流体在轮毂根部形成流动死区，同时降低叶轮高速旋转时的应力集中风险，防止长期交变载荷下出现轮毂根部开裂的问题。叶片采用后弯式扭曲型线设计，这种型线是在大量水力试验数据基础上优化而来，流体从轴向进入叶轮后，会顺着扭曲叶片的型线逐渐转向径向，在这个过程中叶片将电机输入的机械能转化为流体的压力能与动能，后弯式叶片的特性是运行时功率曲线随流量增大不会出现过载，能有效匹配普通异步电机的输出特性，避免大流量工况下电机过载烧毁。

　　叶片的出口边做了斜切处理，可降低叶轮出口处的流体尾迹损失，减少流体在泵壳蜗道内的水力冲击，提升整泵的运行平稳性，降低运行时的流体噪声。从安装边界尺寸来看，叶轮的进口直径匹配常规单级离心泵的进水室口径，轮毂的轴向定位尺寸可适配标准IS型离心泵的泵轴安装尺寸，叶轮的最大外圆直径对应泵壳蜗室的基圆直径，安装时无需对泵体流道做额外修配，可直接替换同参数规格的闭式叶轮用于含杂质流体的输送工况。设计过程中需要重点关注几个核心尺寸的公差配合：首先是轴孔与泵轴的配合公差，需选用过渡配合公差带，既保证安装时的装配便利性，又避免运行时出现轴与叶轮的相对滑动，导致键槽剪切失效；其次是叶轮的静平衡校正，所有叶片的重量差需控制在允许范围内，叶轮外圆与端面的跳动公差需符合旋转件的精度要求，避免高速旋转时出现径向跳动过大，导致泵轴密封件快速磨损、整机振动超标的问题。

　　另外，叶片与泵壳前盖板之间的间隙设计也十分关键，间隙过大会导致叶轮出口的高压流体回流到进口侧，降低整泵的容积效率，间隙过小则可能在运行过程中因为轴的窜动、热胀冷缩出现叶片与泵壳的刮擦，导致叶轮损坏，常规设计时间隙值控制在0.3-0.8mm区间，根据输送介质的温度、含固率做对应调整。在实际工况应用中，这类半开式叶轮还可根据输送介质的特性调整叶片的数量与厚度，比如输送含大粒径颗粒的介质时，可适当减少叶片数量、增加叶片厚度，提升流道的过流面积与叶片的抗磨损能力；输送清水类洁净介质时，可适当增加叶片数量，优化流道的水力平滑度，提升运行效率。这款叶轮的结构设计充分考虑了通用离心泵的互换性需求，无需改动原有泵体、泵轴、密封组件的结构即可直接安装使用，对于老旧泵组的性能升级、工况适配改造有较强的实用价值，建模过程中所有曲面均采用连续曲率过渡，既保证了后续数控加工或铸造脱模的工艺可行性，也避免了局部曲面突变导致的流体脱流、局部汽蚀问题，能有效延长叶轮的使用寿命，降低泵组的长期维护成本。
