透明螺旋结构传动轴三维设计作品

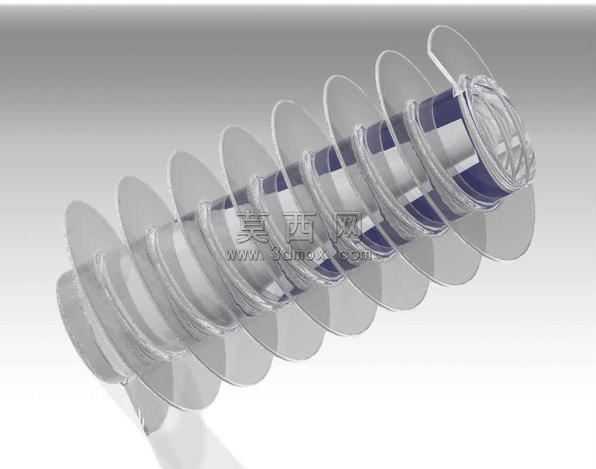

本作品为一款采用螺旋环绕结构的传动轴三维建模设计，建模过程依托主流三维设计软件完成，整体采用参数化建模思路，从轴体基础回转特征入手，先完成核心轴身的圆柱基体构建，保证轴体各段同轴度符合机械传动的公差设计要求，再通过螺旋线引导、扫掠特征生成环绕轴身的连续螺旋叶片结构，每一片螺旋叶片的厚度、螺距参数均经过统一约束，确保螺旋结构的规整性与传动过程中的受力均匀性。轴体端部设计有笼式镂空连接结构，通过阵列特征生成多根环绕端轴的连接筋条，既可以实现与外接传动部件的稳定卡合连接，又能通过镂空设计降低整体零件重量，减少传动过程中的转动惯量，提升传动响应效率。材质渲染阶段，轴身主体采用半透明工程塑料材质，调整材质的折射度、粗糙度参数，模拟高强度透明工程塑料的通透质感，能够直观展现轴体内部的层级结构与螺旋叶片的排布逻辑，螺旋叶片边缘添加轻微的磨砂质感处理，区分叶片与轴身主体的材质差异，端部连接结构采用金属镀铬材质，提升金属部件的光泽感与工业质感，清晰区分不同功能区域的材质属性。结构设计上，整体轴体采用一体化建模思路，避免了多零件装配带来的配合误差，螺旋叶片与轴身主体做了平滑过渡处理，消除应力集中的直角结构，提升零件的结构强度与使用寿命，螺旋结构的导程经过反复调整，既保证传动过程中的输送或传动效率，又控制叶片间距避免运行过程中出现卡滞问题。建模过程中对所有特征做了全参数关联，后续可根据实际应用场景的载荷、安装尺寸需求，快速调整轴径、螺距、叶片厚度、端部连接结构尺寸等参数，适配不同的传动工况使用需求，渲染阶段采用柔和的侧方打光方案，通过光影层次凸显螺旋结构的连续曲面美感，同时清晰展现各部分结构的衔接关系，完整呈现该传动轴的设计细节与结构特点。
