轻量化铝合金汽车轮毂三维设计

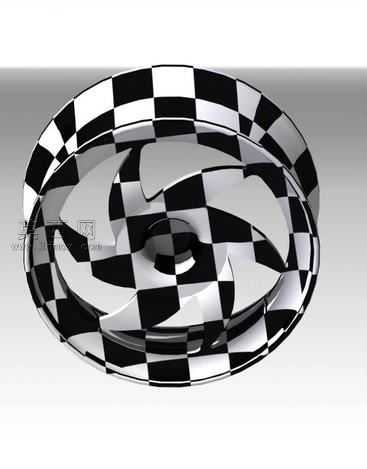

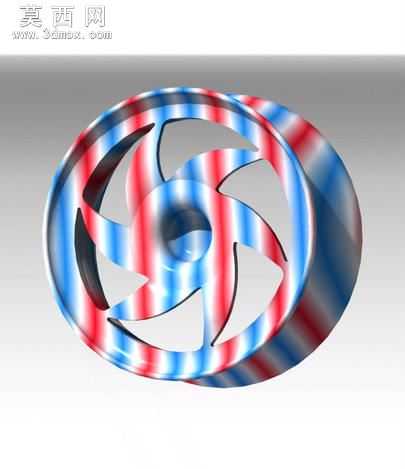

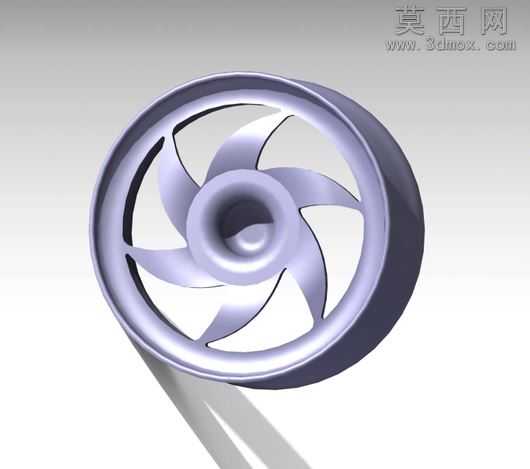

本款铝合金车轮采用三维参数化建模方式完成整体设计，建模阶段先以回转特征构建轮辋的基础轮廓，严格匹配民用乘用车轮胎的装配尺寸公差，轮辋边缘的胎圈座位置做了圆角过渡处理，避免应力集中同时保证轮胎安装的贴合度。轮辐部分采用旋风式多辐条布局，通过曲面放样、阵列特征完成均匀排布，每根辐条的截面做了变厚度设计，靠近轮心的位置厚度更大，向轮辋延伸的过程中逐渐收薄，兼顾结构强度与轻量化需求。中心安装位预留了标准轮毂轴承的装配孔，周围均匀分布螺栓安装孔，孔位周边做了凸台加强结构，可分散车辆行驶过程中螺栓连接部位的载荷。材质设定阶段为模型赋予了高反光铝合金金属材质，调整了材质的粗糙度、金属度参数，模拟锻造铝合金表面的细腻金属光泽，渲染时添加了环境反射贴图，还原真实金属材质在自然光下的光影效果，边缘的高光过渡自然，能清晰呈现曲面的流畅弧度。设计过程中重点考量了车轮的动平衡性能，所有轮辐采用完全对称的阵列结构，整体质量分布均匀，可减少车辆高速行驶时的抖动问题。辐条之间的镂空区域经过通风面积计算，能够在车辆行驶时为刹车系统提供足够的散热气流，降低刹车盘的工作温度，提升制动安全性。轮辋的内侧预留了气门嘴安装孔位，位置符合常规轮胎充气的操作习惯，同时避开了辐条的遮挡区域，方便后期的充气与胎压检测操作。整体模型的曲面连续性达到G2级别，没有尖锐的棱角与破面，所有过渡位置都做了顺滑处理，既符合锻造铝合金的加工工艺要求，也能减少行驶过程中的风阻系数，外观的旋风式造型兼具运动感与设计美感，适配家用轿车、入门运动车型的改装与装配需求。
