轻量化60齿HTD3m同步带轮结构设计

项目分类:通用机械零部件 发布时间:2026-01-03 ID:1110397
  • 轻量化60齿HTD3m同步带轮结构设计

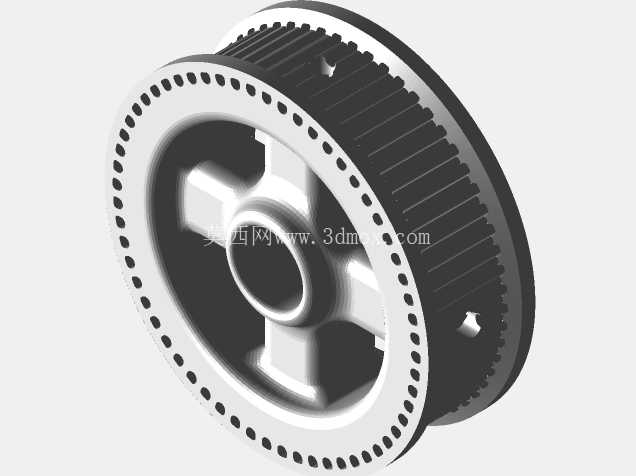

在轻载精密传动场景中,同步带轮的选型与结构设计直接决定传动系统的惯量匹配、运行平稳性与安装适配性,这款60齿HTD3m规格的同步带轮,正是面向小空间、低惯量传动需求开发的轮体结构。日常做小型自动化模组、桌面级传动机构、3D打印设备传动端、小型输送线驱动端设计时,经常会遇到安装空间局促、驱动端负载不大但对传动精度有一定要求的工况,这时候如果选用常规实心结构的同步带轮,不仅会额外增加轴端负载,还会抬升传动系统的整体惯量,在频繁启停的工况下容易出现过冲、定位偏差的问题,这款轮体采用辐条式轻量化结构,就是针对这类痛点做的结构优化。

从功能特性来看,这款带轮匹配HTD3m圆弧齿同步带,60齿的齿数设计对应3m节距下,节圆直径可以通过齿数与节距的乘积除以圆周率算出,适配的中心圆直径为12.35mm,这个安装孔径尺寸刚好匹配市面上常用的小型步进电机、直流减速电机的输出轴径,不需要额外做轴套转接就能直接安装,减少了传动链上的连接零件数量,也降低了装配累积误差。轮体的齿形采用标准HTD圆弧齿廓,相比梯形齿同步带轮,圆弧齿的齿根应力集中更小,传动时齿面啮合更平顺,在高速轻载工况下的噪音更低,也不容易出现爬齿、跳齿的问题,能保证恒定的传动比,适合对传动同步性有要求的场景,比如小型物料分拣机构、视觉检测设备的输送驱动端、办公自动化设备的传动单元。

设计思路上,这款轮体没有采用传统的实心轮辐结构,而是做了十字形辐条的镂空设计,在保证轮体整体刚性的前提下,尽可能去除了非受力区域的材料,既降低了轮体自身重量,也减少了转动惯量,对于小功率驱动单元来说,更低的转动惯量意味着电机可以更快响应启停指令,动态性能更好。轮体两侧的挡边做了加高处理,能避免同步带在运行过程中出现跑偏、脱带的问题,尤其是在中心距较长、带体张紧力调整存在轻微偏差的场景下,双侧挡边可以给带体提供足够的侧向约束,降低运维调整的难度。轮体端面均匀分布的一圈小孔,一方面是进一步减重的设计,另一方面也可以作为动平衡调整的工艺孔,在轮体加工完成后,可以通过这些孔位做去重处理,让轮体在较高转速下运行时不会出现明显的径向跳动,减少轴端的附加载荷,延长支撑轴承的使用寿命。

安装边界方面,这款带轮设计了4个M5螺钉的紧定位置,相比常规的单螺钉紧定结构,4个均布的紧定螺钉可以让轮体与轴的连接更牢靠,在频繁正反转的工况下,不会因为单点紧定的应力不足出现轮体与轴的相对转动,也就是跑内圈的问题。安装时需要注意,轮体的中心孔与轴的配合公差建议选用H7/k6的过渡配合,既可以保证装配时的同轴度,也不会因为过盈量太大导致装配困难。紧定螺钉的端面需要磨平,顶在轴上对应的定位凹坑位置时,能保证足够的锁紧力,避免长期运行后出现松动。轮体的齿面加工粗糙度需要控制在Ra1.6以下,减少齿面与带体的摩擦损耗,延长同步带的使用寿命。在实际选型搭配时,这款带轮适配的带宽需要匹配对应HTD3m带轮的标准挡边内宽,安装时要保证主从动轮的端面共面,偏差不超过1度,否则会加剧带体的侧边磨损,也会增大传动噪音。

在实际工程应用里,这类轻量化同步带轮经常用在对重量敏感的场景,比如移动机器人的行走驱动端、小型机械臂的关节传动端、桌面型自动化设备的进给机构,这些场景要么对整体重量有严格限制,要么驱动电机的功率余量不大,轻量化的轮体结构可以在不牺牲传动刚性与可靠性的前提下,降低整个传动系统的负载,提升设备的动态响应表现。做结构设计时需要注意,虽然辐条式结构减重效果明显,但要校核辐条位置的受力情况,在额定扭矩负载下,辐条位置的最大应力不能超过材料的许用应力,避免长期负载下出现辐条断裂的问题,这款轮体的十字辐条截面尺寸做了优化,在常规HTD3m带传动的额定扭矩范围内,安全系数可以满足连续运行的要求,不需要额外做加强结构。另外轮体的轮毂部分长度也做了匹配设计,足够的轮毂长度可以保证轮体与轴的接触面积,避免因为接触长度太短导致轴孔受力不均,出现轴孔磨损过快的问题。
