手摇齿轮传动便携冷却送风装置

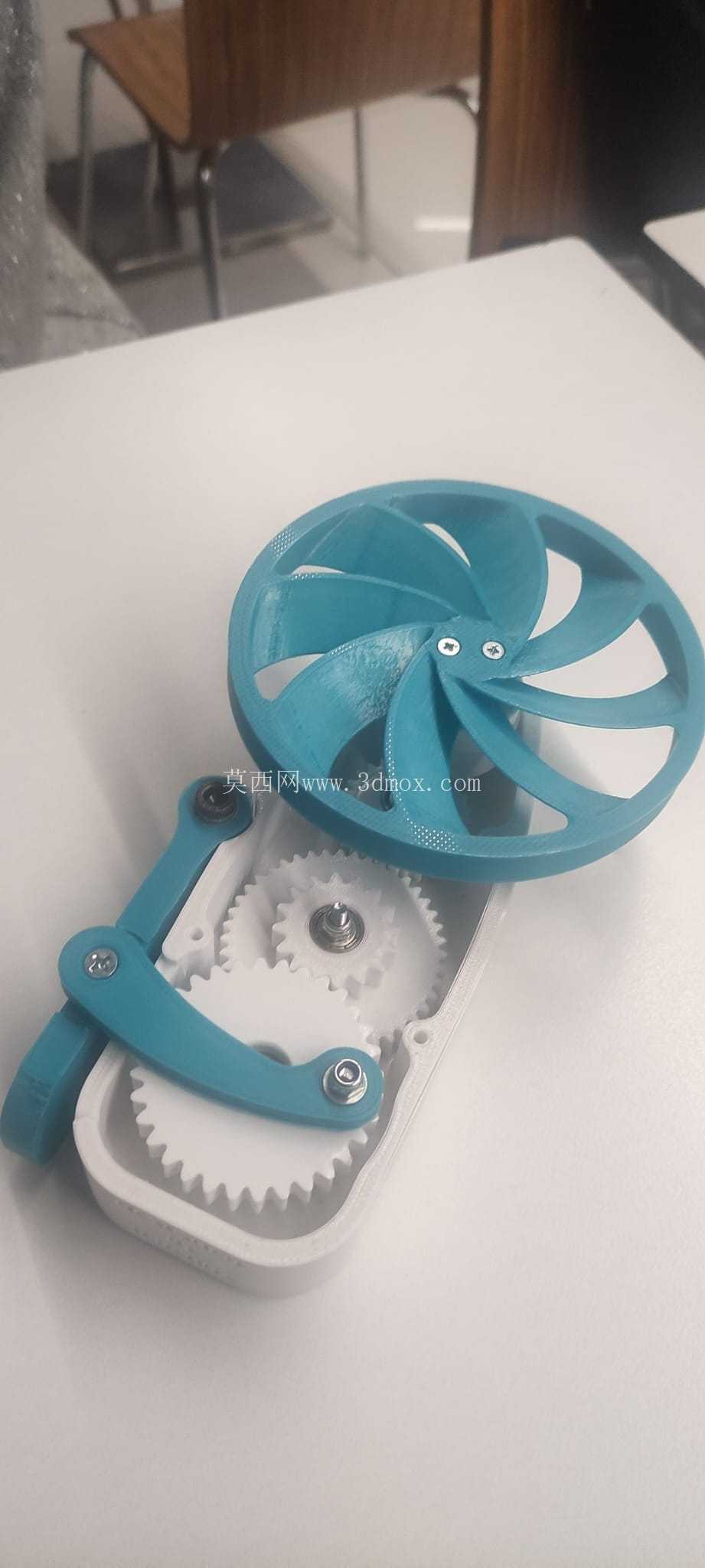

　　这款手摇驱动的冷却送风装置，核心依托5组齿轮构成的传动臂系统实现动力传递，整套结构完全依靠手动输入动力即可完成送风冷却作业，无需外接电源供给，适配无电力供应的野外作业、临时工位散热、应急场景通风等多种使用需求。从结构设计逻辑来看，整套传动系统的布局充分考量了手动输入的力矩特性，摇臂输入端的齿轮采用大模数小齿数比设计，能够在手动摇动摇臂时用较小的输入力矩带动后续多级齿轮增速，最终将动力传递至前端的扇叶组件，让扇叶达到足够的转速形成稳定送风气流。

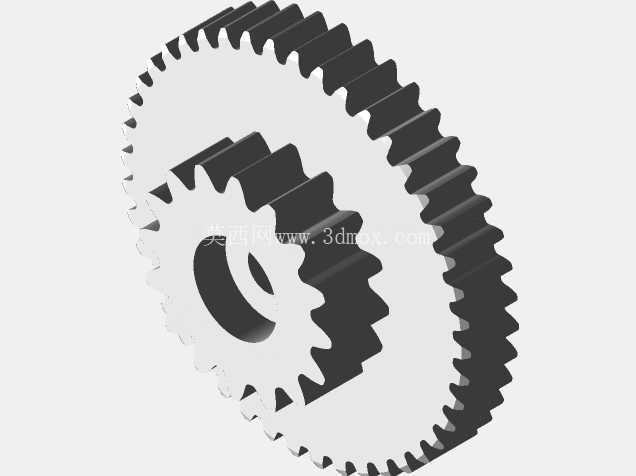

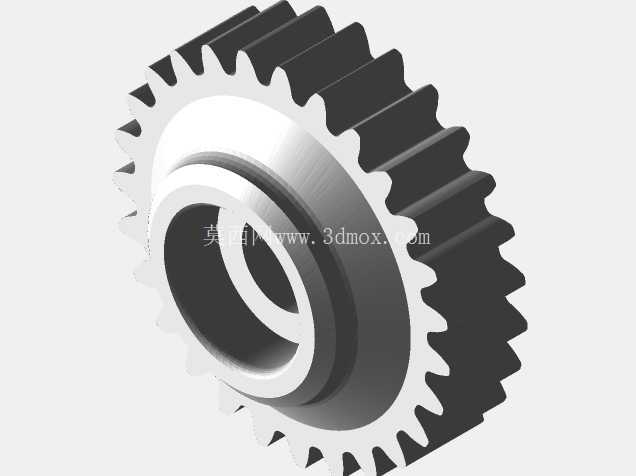

　　整套齿轮组的安装定位依托壳体内部的预设轴位完成，所有转动配合位置均配置了对应规格的轴承来降低摩擦阻力，具体选用604zz轴承共8件，分别布置在各级齿轮的转轴位置，同时搭配对应尺寸的M6垫圈分散接触面压力，减少转动过程中的磨损量，提升整套结构的使用寿命。紧固件选型上，整套结构根据不同连接位置的受力特性匹配了对应规格的沉头螺钉，涵盖3xm4 35mm YHB沉头螺钉3件、4xm4 30mm yhb沉头螺钉4件、1xm4 25mm yhb沉头螺钉1件、4xm3 35mm沉头螺钉4件、2xm3 20mm yhb沉头螺钉2件、3xm3 16mm正常头螺钉3件，同时搭配M3、M6规格的尼龙嵌件与所有螺丝配套的固定螺母、常规螺母，既保证不同受力位置的连接强度，也通过尼龙嵌件的防松特性避免手动摇动过程中紧固件受振动出现松脱问题。

　　扇叶部分采用多叶片曲面造型设计，外围搭配环形导流护罩，既能够引导气流集中向前输送提升送风效率，也可以避免转动过程中扇叶触碰外物造成损坏或者人员误伤，护罩与扇叶的同轴度通过壳体前端的定位轴位保证，装配后扇叶与护罩之间保留均匀间隙，转动过程中不会出现刮蹭问题。摇臂部分采用偏心曲柄结构，握持位置做了圆弧过渡处理，手动摇动时的施力轨迹符合人体工学特性，长时间操作也不会出现明显的硌手感，摇臂与输入齿轮的连接位置采用销轴定位，能够承受反复摇动带来的交变载荷，不会出现连接位置断裂的问题。

　　壳体作为整套结构的承载主体，内部预留了所有齿轮、轴承的安装卡槽，所有轴位的同轴度公差控制在合理范围内，保证齿轮啮合时的齿面接触面积符合设计要求，减少传动过程中的噪音与能量损耗，壳体外部的造型贴合手部握持的弧度，单手握持即可完成摇动摇臂的操作，便携性表现突出。从安装边界来看，整套装置为一体化手持结构，无需额外固定安装即可使用，若需固定在特定工位上，也可通过壳体底部的平面搭配紧固件完成临时固定，适配不同场景的使用需求。整套结构的传动比经过反复调校，既保证手动摇动时的输入力矩处于舒适区间，不会出现摇不动的情况，也能让扇叶达到足够的转速形成有效送风，在无外接电源的场景下能够稳定提供冷却送风功能，解决临时散热、通风的实际需求，所有零部件的选型均为通用标准件，后期维护更换配件的成本极低，适合作为应急便携冷却设备使用。
