塑料过滤器外壳盖结构设计方案

　　这款塑料过滤器外壳盖是民用及小型工业水过滤系统的核心承压端盖部件，主要适配家用净水设备、小型循环水过滤装置、水族箱过滤单元等场景的筒体端部密封需求，日常工况下承担筒体端部封闭、内部滤芯定位、外接管路对接的多重功能，是过滤组件实现压力密封的关键结构件。从实际使用场景来看，这类端盖多配合PP或ABS材质的过滤筒体使用，工作介质多为常温常压的自来水、循环冷却水，部分场景下会接触弱腐蚀性水处理药剂，因此材质选型优先考虑耐水解、抗冲击的食品级改性聚丙烯，兼顾注塑成型效率与长期使用的结构稳定性。

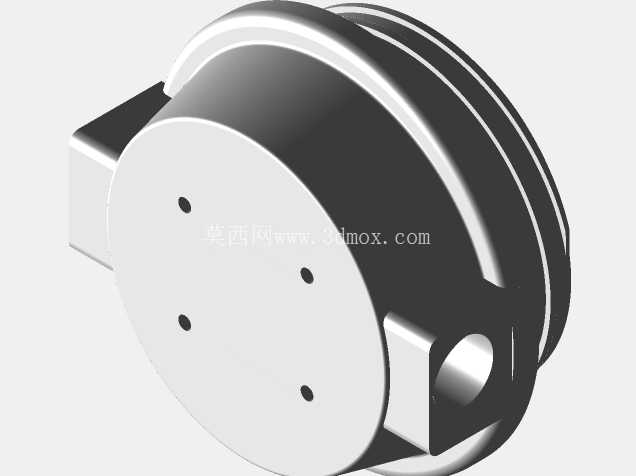

　　设计阶段首先要匹配对应筒体的安装边界，端盖外圈设置的多道环形凸筋，是用来嵌入筒体端部的密封槽，配合O型橡胶圈实现径向密封，相比传统端面密封结构，径向密封的压缩量更易控制，在0.6MPa以内的工作压力下不会出现渗漏问题，同时拆装时的摩擦力更小，用户更换滤芯时无需过大的扳动力度即可完成端盖拆卸。端盖正面均匀分布的四个安装孔，是用来穿接筒体的拉紧螺栓，孔位的位置度公差控制在0.1mm以内，保证安装时螺栓可以顺畅穿入，不会出现别劲导致的塑料件应力开裂问题，孔位周边做了局部加厚处理，避免螺栓锁紧时局部压应力过大造成塑料件蠕变失效。

　　端盖两侧延伸出的带孔凸台，是外接管路的对接接口，接口内孔做了标准的管螺纹适配结构，可以直接对接4分或6分的标准水管接头，凸台与端盖主体的连接处做了渐变式的加强筋过渡，避免管路安装时的扭力造成凸台根部断裂，这类结构在注塑成型时也能减少熔体填充的应力集中，降低成品的翘曲变形概率。端盖内侧设置的环形定位台阶，是用来卡接内部滤芯的端部，台阶的尺寸精度直接决定滤芯安装后的同轴度，若同轴度偏差过大，会导致滤芯与筒体之间出现旁通缝隙，未经过滤的介质直接从缝隙流过，失去过滤效果，因此设计时定位台阶的尺寸公差按照IT8级控制，保证滤芯安装后既不会出现松动晃动，也不会因为过盈量过大导致滤芯安装困难。

　　考虑到塑料件的成型工艺特性，整个端盖的壁厚做了均匀化处理，主体壁厚控制在3mm，局部加强位置的壁厚不超过主体壁厚的1.5倍，避免注塑过程中出现缩痕、气泡等成型缺陷，所有转角位置都做了R0.5以上的圆角过渡，既可以减少应力集中，也能改善熔体的流动状态，降低成型时的注射压力需求。在安装边界的匹配上，这款端盖的最大外径适配直径110mm的标准过滤筒体，两侧凸台的中心距控制在130mm，安装后整体突出筒体的高度为45mm，不会占用过多的安装空间，适合在橱柜内、设备机箱内部等狭小空间内布置。实际测试中，这款端盖在1.0MPa的静压测试下保压30分钟无变形、无渗漏，反复拆装500次后密封面无明显磨损，螺栓孔位置无开裂迹象，完全满足民用及小型工业过滤场景的使用需求。设计过程中也充分考虑了模具加工的便利性，所有结构都做了脱模斜度处理，外表面脱模斜度为1度，内表面脱模斜度为1.5度，避免脱模时出现拉伤、顶白等缺陷，适合大批量注塑生产，能够有效控制单件的生产成本。
