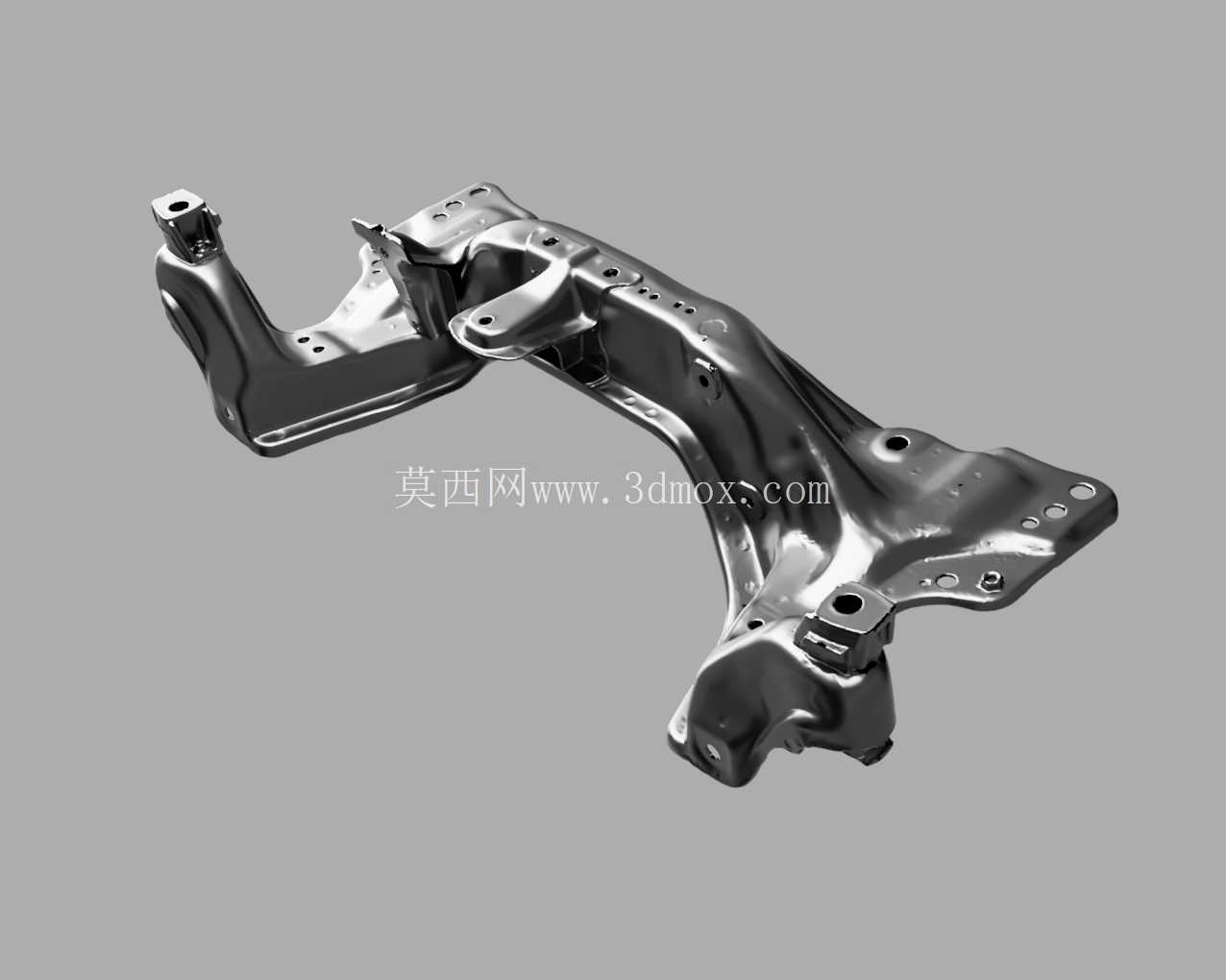

92-95款思域手动挡转向机副车架扫描件

　　该副车架作为承载式车身底盘核心承载构件，主要应用于前置前驱紧凑型乘用车的前舱下部布局，承担转向机总成、前下摆臂、稳定杆连杆等底盘部件的安装定位功能，同时承担路面冲击载荷的分散传递作用，是连接车身纵梁与行走机构的关键受力结构。从扫描还原的结构特征来看，整体采用冲压钢板焊接成型工艺，左右两侧延伸臂对应车身纵梁的安装点位设置了带衬套压装孔的安装座，能够通过橡胶衬套过滤路面传递的高频振动，避免振动直接传递至乘员舱。

　　中部下沉式结构为转向机本体预留了充足的安装空间，转向机固定点位的焊接螺母位置精度直接影响转向系统的传动间隙与回正性能，扫描件完整还原了所有安装孔位的相对位置、焊接边的搭接形态以及冲压件的拔模斜度特征，可作为逆向设计、改装件开发的基准参考。在实际装车场景中，该副车架的安装边界需要匹配发动机油底壳的下部间隙、前防倾杆的运动行程以及半轴的摆动角度，任何点位的形变都会导致四轮定位参数失准，引发轮胎偏磨、转向沉重等故障。

　　从设计思路层面，该结构采用不等厚钢板冲压拼焊的方式，在受力集中的安装支座位置采用加厚板材，在非主要受力的中部区域采用相对较薄的板材，在保证整体扭转刚度、弯曲强度满足底盘工况要求的前提下，尽可能控制构件自重，符合前置前驱车型前轴荷配比的设计需求。扫描件完整保留了原构件的冲压筋条布局，这些凸起的加强筋沿载荷传递路径分布，能够在不增加板材厚度的前提下大幅提升构件的抗形变能力，避免车辆在过坎、急转弯等极限工况下出现副车架塑性形变。

　　对于底盘改装从业者而言，该扫描数据可直接用于副车架加强件的设计匹配，通过在原有结构基础上加装加强拉杆或焊接加强片，提升前副车架的整体刚性，减少激烈驾驶时的底盘形变，提升转向响应速度；对于逆向开发人员而言，该数据可作为同平台车型副车架设计的参考基准，核对安装点距、离地间隙、构件截面尺寸等核心参数，缩短底盘结构的开发周期。需要注意的是，该扫描件还原的是量产装车状态下的成品尺寸，包含了冲压焊接后的工艺形变余量，在进行改装设计时需要预留衬套压缩、安装公差的调整空间，避免出现安装干涉问题。副车架两侧的下摆臂安装点采用同轴双孔设计，能够为下摆臂提供稳定的旋转支点，孔位的同轴度公差直接影响下摆臂的运动顺畅度，扫描数据可用于制作专用焊接工装时的定位基准，保证维修替换件的安装精度。
