华立EFI配套3.5英寸车载显示屏结构

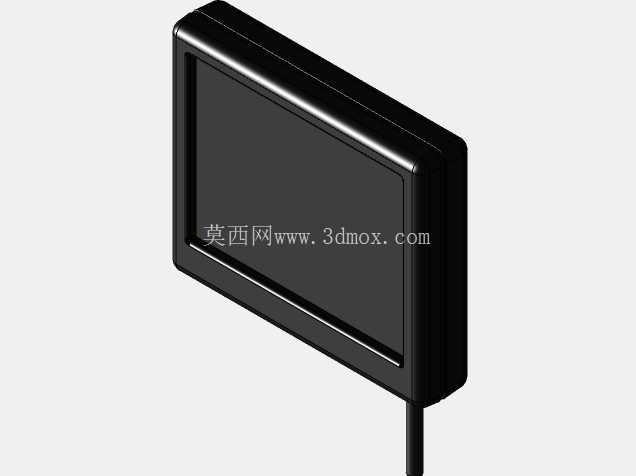

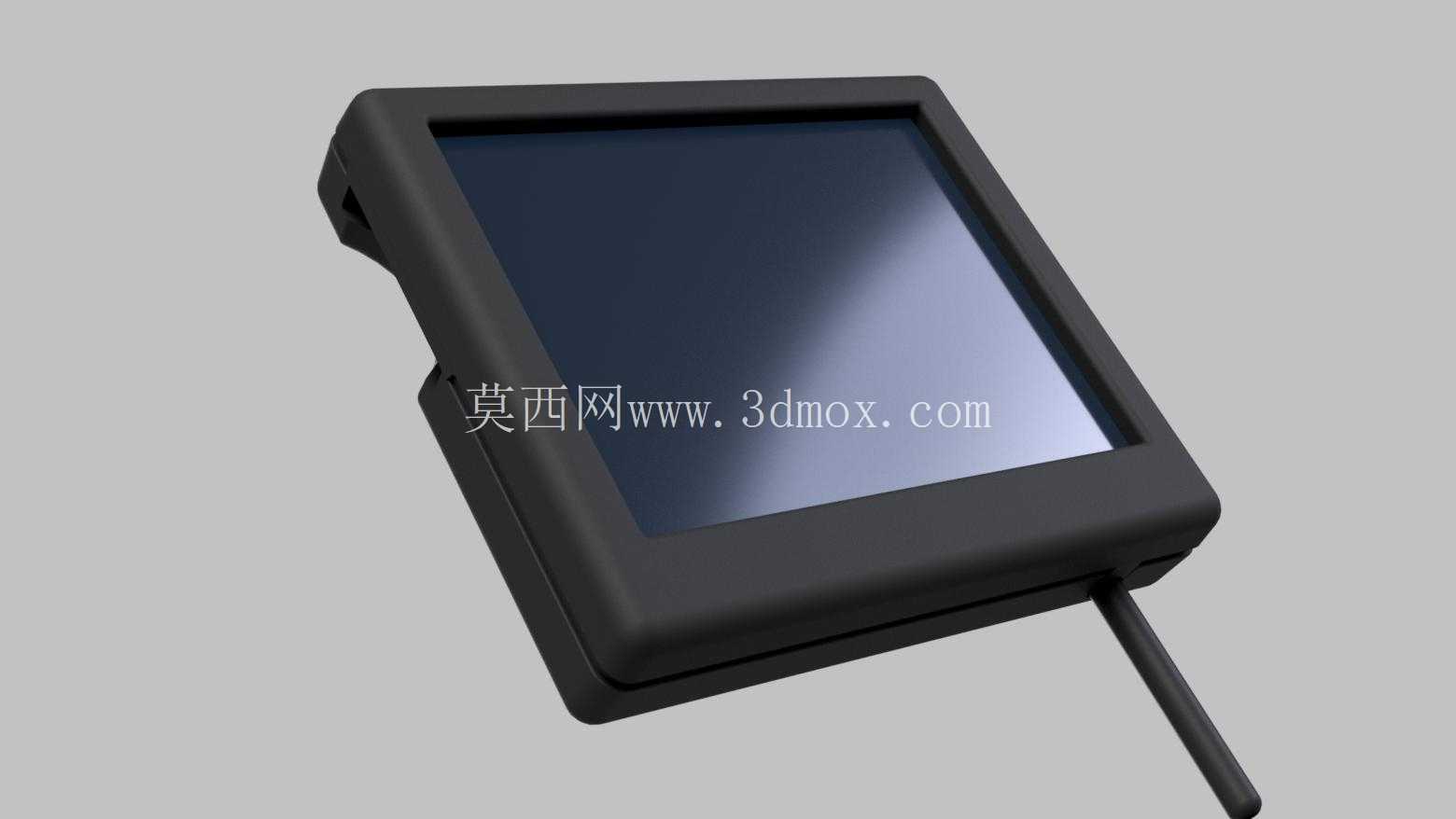

　　从外形结构来看，该显示屏采用一体化硬质塑料外壳封装，整体为带圆角的长方体造型，屏幕区域做了内凹式边框设计，能够在车辆行驶过程中减少外部光线直射带来的屏幕反光，同时边框高出屏幕平面0.8mm左右，可在发生轻微磕碰、剐蹭时避免屏幕面板直接受外力冲击，外壳背部做了均匀分布的加强筋结构，既可以提升壳体整体抗形变能力，也能在设备长时间运行时辅助内部电路散热，避免密闭壳体内热量堆积加速电子元件老化。设备底部引出的出线结构做了防弯折护套设计，护套长度为25mm，能够避免车辆行驶过程中线缆反复弯折导致的线芯断裂、接触不良问题，护套与壳体衔接处做了密封胶圈压合处理，可阻挡车载环境下常见的灰尘、飞溅水汽进入壳体内部，满足车载电子设备的基础防护等级要求。在商用车、特种作业车辆的电子燃油喷射系统配套部件选型中，车载显示终端是连接电控系统与驾乘人员的核心交互节点，本次涉及的3.5英寸显示屏，是华立EFI产品线的标准配套显示部件，广泛适配各类搭载该系列电喷系统的柴油车辆、工程作业机械，承担着发动机运行参数实时展示、故障代码可视化提示、系统状态预警输出的核心功能，不同于消费级电子显示设备，这类车载工业级显示屏的设计逻辑完全围绕车载工况的严苛使用环境展开，从结构防护到安装适配都做了针对性的工程优化。

　　安装边界方面，该显示屏的壳体厚度控制在22mm，属于薄型嵌入式安装适配尺寸，既可以采用面板卡扣式安装固定在车辆仪表台的预留开孔位，也可以通过背部的固定耳结构用螺丝锁附在仪表台内部的安装支架上，安装开孔的适配尺寸为102mm*76mm，屏幕有效显示区域对角线长度为3.5英寸，分辨率适配车载电控系统的参数输出需求，能够清晰显示转速、水温、油压、故障码等多组数字与图标信息，显示面板采用半反半透材质，在户外强光直射环境下依然可以保持内容可读性，夜间使用时也可通过系统联动调节背光亮度，避免光线过强影响驾乘人员视线。

　　从设计思路层面，这类工业级车载显示屏没有追求消费级产品的窄边框、高分辨率等冗余参数，所有结构设计都围绕车载场景的可靠性优先原则，壳体的边角全部做了R3以上的圆角处理，避免安装与维护过程中尖锐边角划伤操作人员，内部电路板与壳体之间设置了缓冲泡棉层，能够抵消车辆行驶过程中持续产生的振动冲击，避免电路板上的贴片元件出现虚焊、脱落问题，屏幕面板与边框的衔接处采用耐候性密封胶填充，能够适应-30℃到70℃的宽温工作环境，不会因为极端温度变化出现胶体开裂、屏幕起雾的问题。

　　在实际应用场景中，这类显示屏不需要额外搭配独立的控制单元，直接通过标准线束接口与EFI电控单元连接即可完成通讯，上电后自动同步电控系统的运行数据，当系统检测到发动机运行参数异常时，屏幕会自动弹出对应的故障提示图标与代码，方便维修人员快速定位故障点，相比传统的机械仪表组合，这类集成式显示屏可以将多组参数集中在同一区域展示，减少仪表台的开孔数量，降低整车仪表区域的装配复杂度，同时标准化的外形尺寸也方便后续的部件替换与维护，不需要针对不同车型重新开发安装结构，能够覆盖多数搭载同系列EFI系统的车型与工程设备。在三维建模过程中，这类部件的结构还原需要重点关注安装配合尺寸的精度，包括壳体的外形公差、安装孔位的中心距、出线口的位置尺寸，这些参数直接影响后续装配时的适配性，同时外壳的分模线位置、卡扣的结构细节也需要准确还原，方便后续做装配干涉检查、安装工装设计的时候提供准确的模型参考，屏幕区域的材质表现也需要区分玻璃面板与塑料边框的质感差异，方便在做整车数字样机评审的时候，能够直观呈现仪表区域的实际视觉效果。
