军标MS3470系列高密度圆形电连接器

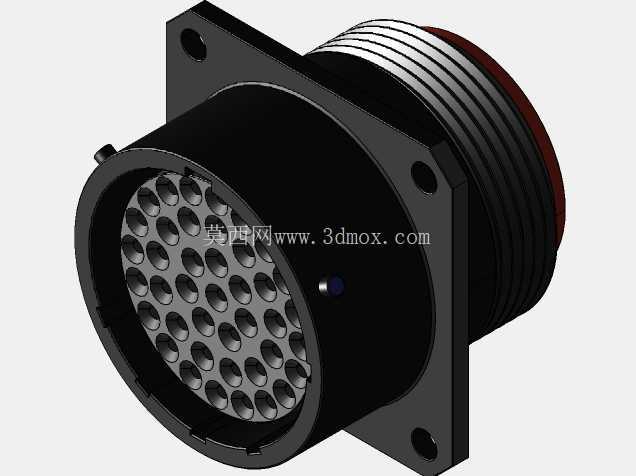

　　这款高密度圆形电连接器采用法兰盘式安装结构，方形安装法兰上预留四个对称分布的固定通孔，可直接通过螺栓紧固在设备舱壁、机箱面板或机载设备安装面上，安装面与连接器本体之间可适配密封垫圈实现IP级防护，适配机载、车载、舰载等存在振动、温变、油污侵蚀的复杂工况，多用于航空航电系统、地面军用通信设备、特种工业控制装备的多回路信号与小功率电源传输场景，能在强振动冲击环境下保持连接可靠性，避免信号中断或接触不良问题。从结构设计来看，连接器插合端采用密集排布的插孔结构，单芯接触件采用镀金工艺处理，降低接触电阻的同时提升抗腐蚀、耐插拔性能，多芯高密度布局可在有限的径向空间内集成数十路信号传输通道，大幅缩减设备面板的安装占用空间，适配现代装备小型化、

　　集成化的布线需求。连接器尾部带有外螺纹结构，可配套尾部附件实现线缆的夹紧与密封，避免线缆拉扯导致芯线断裂，同时可阻挡灰尘、水汽从线缆端进入连接器内部。插合界面设计有防错插定位结构，不同键位配置可避免同规格不同回路定义的连接器误插，提升现场装配与维护的效率。外壳采用高强度铝合金材质加工，表面做黑色硬质阳极氧化处理，兼顾轻量化与耐磨、抗腐蚀性能，外壳与安装法兰为一体化加工结构，保证结构强度的同时减少装配公差累积。建模过程中严格还原了产品的实际安装边界，法兰安装孔的孔位间距、插合端的配合尺寸、尾部螺纹的规格参数均符合对应军标要求，接触件的排布间距、插合深度均按照实际产品的配合公差建模，可直接用于设备布线仿真、安装干涉检查、整机装配模拟等场景，结构设计人员可直接调用该模型完成面板开孔设计、线缆走线规划，无需反复核对实物尺寸参数，能有效缩短装备研发阶段的结构设计周期，减少选型阶段的尺寸核对工作量。
