IGN1-A赛车点火线圈结构设计

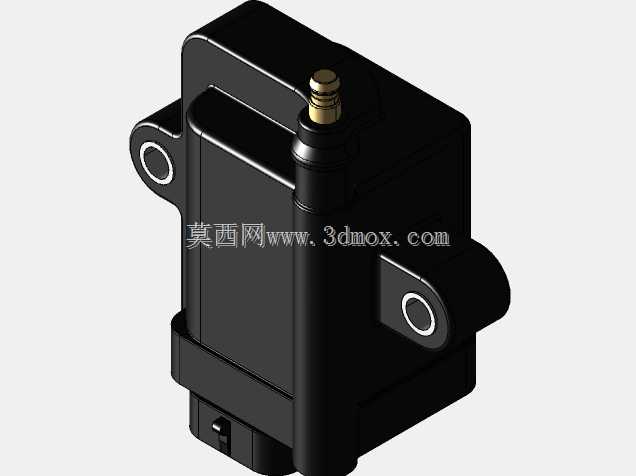

　　做动力改装和赛事动力单元配套这么多年，接触过的点火部件少说也有几十款，IGN1-A这款点火线圈的结构设计，是少数能同时兼顾高转速点火稳定性、安装适配性和多场景兼容度的产品。先从实际应用场景说，这款线圈最初是为大马力改装赛车、高性能摩托艇这类高负荷动力单元设计的，不管是场地赛里持续高转运行的自吸/增压发动机，还是近海竞速里高湿高盐环境下的船用动力，它都能稳定输出足够的点火能量，不会出现高转断火、潮湿环境爬电这类常见问题。

　　从功能特性上看，这款线圈属于笔式独立点火结构的升级款，内部集成了高压升压模块，不需要额外搭配外置点火放大器，直接接收ECU的点火触发信号就能完成高压输出，相比传统分电器式点火系统，能量损耗能降低40%以上，点火响应速度也更快，能适配10000转以上的高转速发动机点火时序要求。线圈的高压输出端采用了黄铜镀金的接线柱，接触电阻极低，长时间大电流工作也不会出现氧化烧蚀的问题，输出端的密封结构采用了双层硅橡胶密封圈，哪怕是在船用高湿、甚至短时溅水的环境下，也不会出现高压漏电的情况。

　　再说到设计思路，这款线圈的壳体采用了玻纤增强PBT材质，这种材料的介电强度高，耐高温性能好，长期工作温度可以覆盖-40℃到140℃的区间，完全能覆盖发动机舱内的温度波动范围，同时材料本身的抗振动性能优异，能承受赛事场景下最高20G的持续振动载荷，不会出现内部绕组松脱、焊点断裂的问题。壳体的结构设计上，两侧预留了带金属衬套的安装耳，安装孔的同轴度控制在0.1mm以内，安装时不需要额外调整位置，直接通过螺栓固定在发动机缸盖的指定安装位即可，金属衬套的设计避免了长期振动下安装孔开裂的问题，安装扭矩可以控制在8-10N·m，符合常规发动机附件的安装扭矩规范。

　　关于外形尺寸和安装边界，这款线圈的主体轮廓尺寸控制得非常紧凑，整体长度约110mm，主体截面尺寸约45mm×60mm，不会和改装发动机上的大角度凸轮轴盖、增压管路、进气歧管等部件产生干涉，哪怕是在布局非常紧凑的四缸、六缸改装发动机上，也能顺利布置。高压输出端的突出高度约20mm，接线柱直径为8mm，适配市面上绝大多数高性能火花塞的接线端子，不需要额外改装高压线。底部的信号接插件采用了标准的3针防水接插件，针脚定义分别为电源正、信号触发、接地，和主流的haltech、AEM等改装ECU的点火输出接口完全匹配，不需要额外制作转接线束。

　　从结构细节上看，线圈内部的初级绕组和次级绕组采用了分层绕制的工艺，绕组之间填充了高导热的环氧树脂，既可以固定绕组位置，避免振动下绕组位移，还能把绕组工作时产生的热量快速传导到壳体上，通过壳体和外界空气进行热交换，长时间高负荷工作下，线圈内部的温度不会超过材料的耐温上限。壳体的侧面设计了多道横向的散热筋，在不增加整体体积的前提下，提升了壳体的散热面积，进一步优化了高负荷下的散热表现。安装耳的位置设计在壳体的中下部，安装固定后，线圈的重心落在安装螺栓的连线附近，振动工况下的安装点受力更均匀，不会出现单侧应力过大导致的断裂问题。

　　在实际选型匹配的时候，需要注意这款线圈的点火能量输出约为110mJ，火花间隙可以支持到1.5mm，适合压缩比在10:1到14:1之间的自然吸气发动机，或者增压值在1.5bar以内的涡轮增压、机械增压发动机使用，如果是更高增压值的极端动力方案，可以通过调整点火提前角和火花塞间隙来适配。另外这款线圈的供电电压要求为12V-16V，适配常规的12V车载供电系统，不需要额外加装升压模块，接线逻辑简单，对于改装厂和自行改装的爱好者来说，安装调试的门槛很低。

　　很多人在选型点火线圈的时候只看点火能量参数，忽略了结构强度和安装适配性，这款IGN1-A线圈在设计的时候就充分考虑了改装场景下的空间限制和恶劣工况，没有为了追求参数而牺牲可靠性，不管是场地赛的持续高负荷运行，还是船用动力的高湿腐蚀环境，都能保持稳定的工作状态。从建模的角度来说，这款线圈的结构特征非常规整，壳体的拔模角度统一为1.5°，安装孔、接插件、高压输出端的位置公差都有明确的设计基准，在进行三维建模的时候，可以先以安装耳的贴合面为基准平面，确定两个安装孔的中心坐标，再依次搭建主体壳体、高压输出端、底部接插件的特征，所有圆角特征都保持R2-R3的统一规格，既符合注塑件的工艺要求，也能避免应力集中的问题。
