多面体3D扫描定位标记套件结构

　　在三维扫描测量作业中，标记靶标是保障点云拼接精度、全局定位一致性的核心辅助部件，这套多构型标记套件正是针对工业现场复杂扫描场景开发的定位基准载体，覆盖八面体、二十面体、金字塔形三类不同结构的标记单元，适配不同扫描距离、工件曲率、遮挡工况下的定位需求。从实际应用场景来看，这类标记套件广泛用于大尺寸工件逆向建模、生产线在线尺寸检测、复杂曲面零部件形位公差测量、装配过程偏差校核等环节，比如在汽车覆盖件扫描作业中，遇到深腔、曲面转折大的区域，平面标记点容易因扫描角度偏差出现识别失效，多面体靶标可以在多个朝向布置反光标记面，无论扫描头从哪个角度切入，都能捕捉到至少一个完整的标记圆斑，避免拼接断链。从功能特性上看，每个标记单元的外露面都做了哑光黑基底处理，和高反光的圆形标记层形成强烈灰度差，能有效降低工业现场杂光、金属表面反光带来的识别干扰，标记圆的尺寸公差控制在±0.02mm以内，圆度误差不超过0.01mm，保障扫描算法识别圆心时的定位精度。

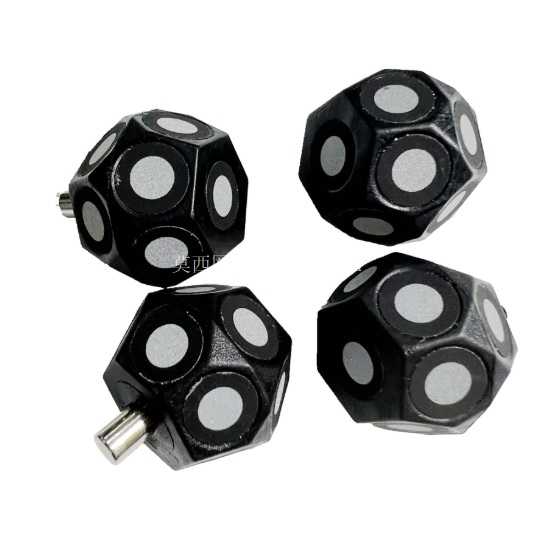

　　带金属插杆的构型是针对工装定位场景设计的，插杆直径采用标准h6公差，可以直接插入工装平台的基准孔、工件上预制的定位孔中，不需要额外粘贴固定，重复安装定位误差控制在0.005mm以内，适合需要多次拆装、重复扫描的批量检测场景；无插杆的实体多面体构型则可以通过磁吸、粘接的方式固定在工件表面或扫描场景的固定位置，作为全局定位的公共基准点，在长距离扫描、多站位拼接时，公共靶标的识别精度直接决定了整体点云的拼接误差，这类多面靶标相比传统平面标记点，在跨站位扫描时不需要每个站位都重新布置大量标记点，只要保证3个以上公共靶标在相邻站位的可视范围内，就能完成高精度拼接，大幅减少现场标记布置的工作量。

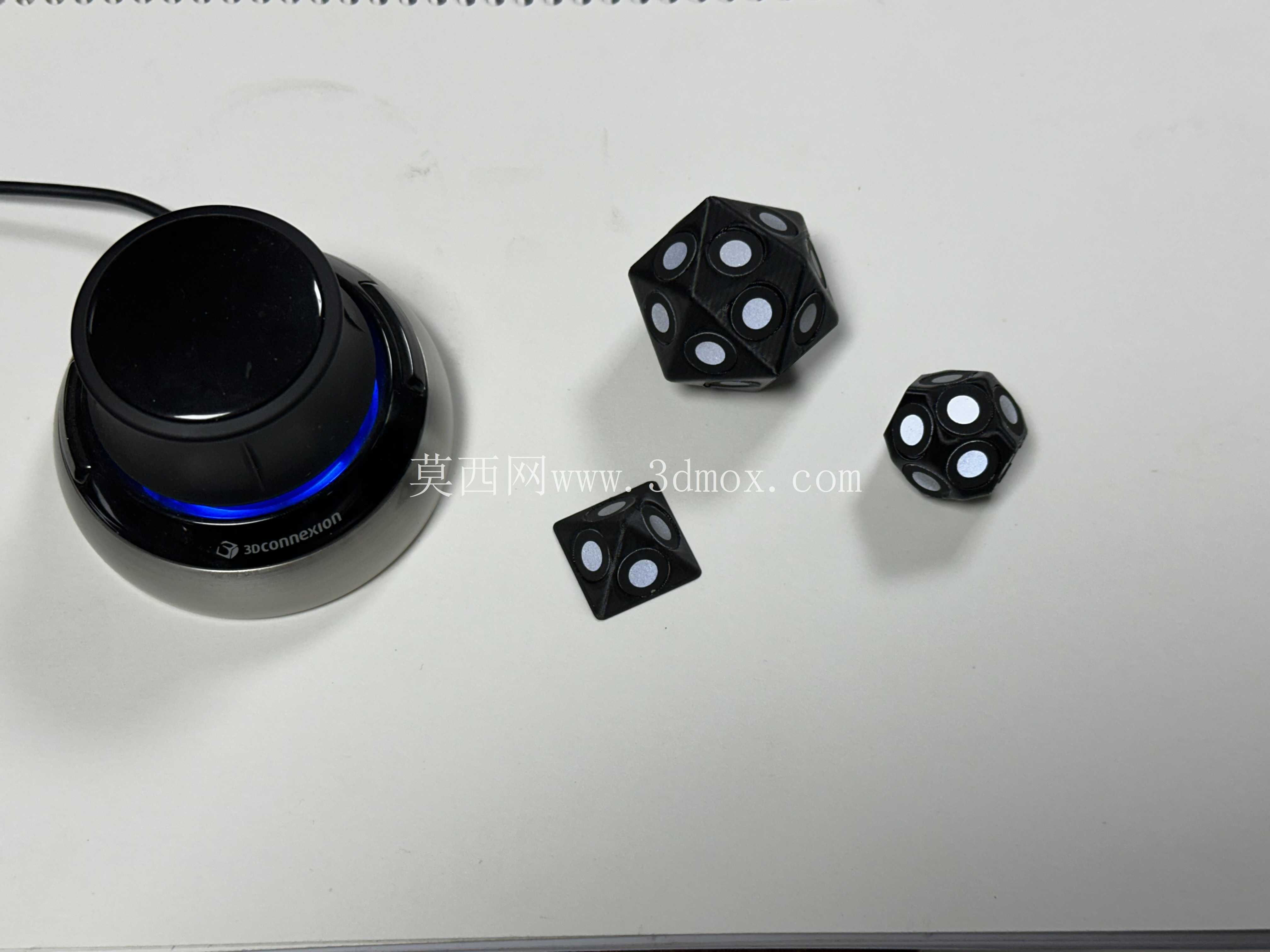

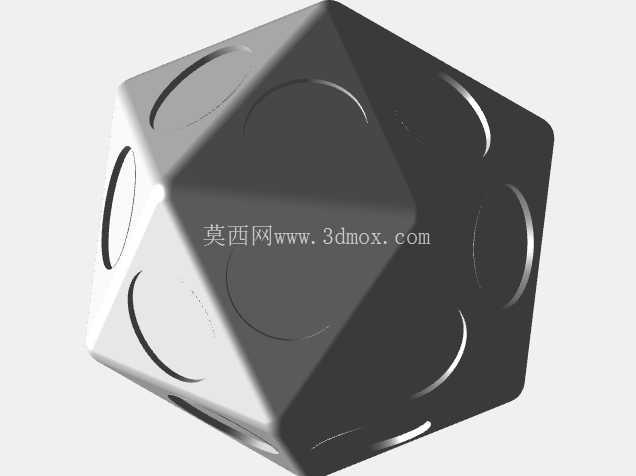

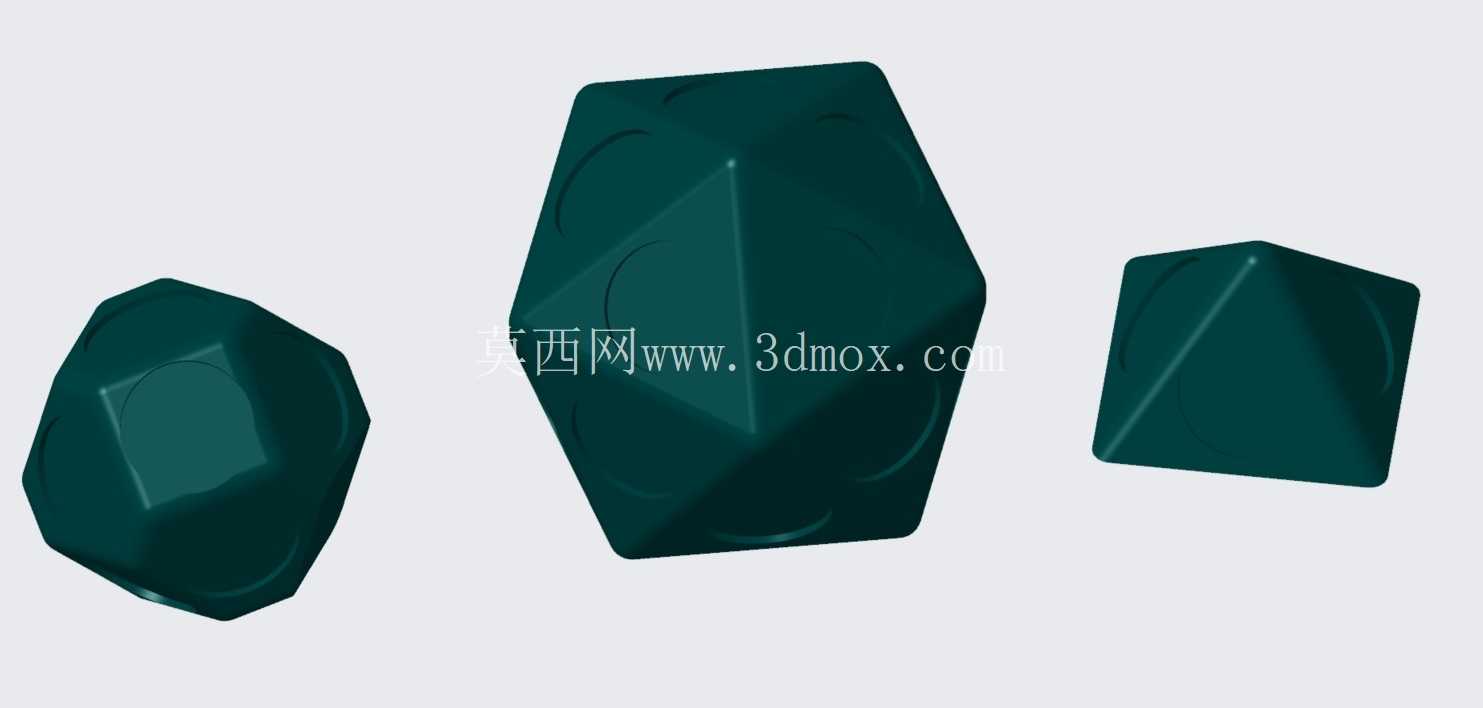

　　从设计思路上，三类构型的标记面分布做了针对性优化：八面体结构的标记面夹角为120度左右，适合开阔平面、大曲率曲面的扫描场景，每个标记面的可视角度范围达到120度，扫描距离在0.3m到3m区间内都能稳定识别；二十面体结构的标记面数量更多，相邻面夹角更小，适合结构复杂、遮挡多的深腔、内孔类工件扫描，哪怕扫描头在狭窄空间内调整角度，也能捕捉到有效标记面；金字塔形结构的底部为平面，可以稳定放置在平面基准上，四个斜面分别朝向不同方位，适合作为地面、工作台面的全局基准靶标，在大尺寸车间扫描、产线整体建模时，沿扫描路径布置若干金字塔形靶标，就能构建连续的全局定位坐标系。

　　关于安装边界与尺寸参数，带插杆的标记单元整体长度不超过40mm，插杆长度为10mm，插入定位孔后外露的多面体部分直径约25mm，不会对工件周围的扫描路径造成遮挡；无插杆的多面体单元最大外接圆直径为30mm，最小的标记面直径不小于8mm，满足工业级3D扫描仪的最小识别尺寸要求，标记面的反光层采用漫反射材质，不会出现镜面反射导致的过曝问题，即使在强光车间环境下，也能被扫描头稳定捕捉。在实际使用中，需要注意靶标布置的间距，相邻靶标的距离建议控制在0.5m到2m之间，根据扫描精度要求调整，高精度检测场景下间距适当缩小，大尺寸场景建模可以适当放大间距，同时要避免靶标布置在同一条直线上，尽量形成三角形分布的定位网络，降低拼接算法的解算误差。另外，这类多面体靶标相比传统的纸质平面标记点，耐用性更强，不会出现粘贴褶皱、脱落、反光层磨损的问题，可以重复使用上千次，长期使用成本更低，尤其适合固定检测工位、批量工件检测的场景，不需要每次扫描前反复粘贴标记点，能将扫描前的准备时间缩短60%以上。在结构细节上，多面体的棱边都做了R0.5的圆角处理，避免尖锐棱边刮伤工件表面、划伤操作人员，同时也能减少棱边处的反光干扰，让标记面的边界识别更清晰；金属插杆和多面体主体的连接采用过盈配合加粘接的方式，连接强度满足频繁插拔的使用需求，不会出现插杆松动、脱落导致的定位偏差。
