多工位快速压紧焊接工装夹具结构

　　在金属结构件批量焊接加工场景中，工件的定位精度与装夹效率直接决定了焊缝成型质量、后续装配适配性以及单工位生产节拍，这套多工位焊接夹具正是针对长框型薄壁结构件的焊接工序开发的专用装夹结构。从实际产线应用来看，这类夹具主要适配矩形框架类钣金、型材拼焊工件的装夹需求，常见于通讯设备机架、小型设备外框、新能源电池包托盘类构件的焊接工序，能够在焊接前完成工件各拼合部件的精准定位，全程限制焊接过程中工件因热输入产生的变形位移，避免焊后工件出现尺寸超差、焊缝错位的问题。

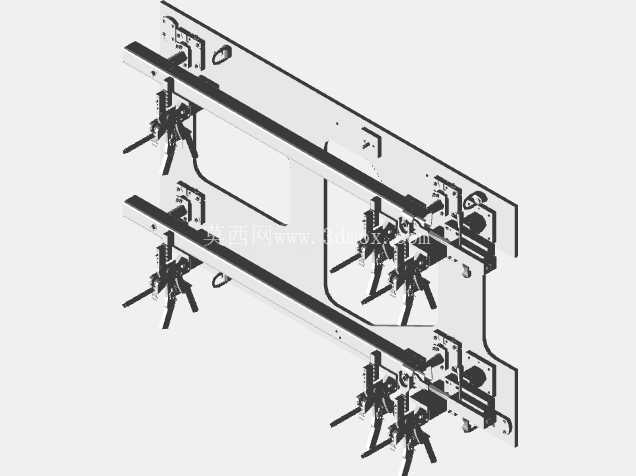

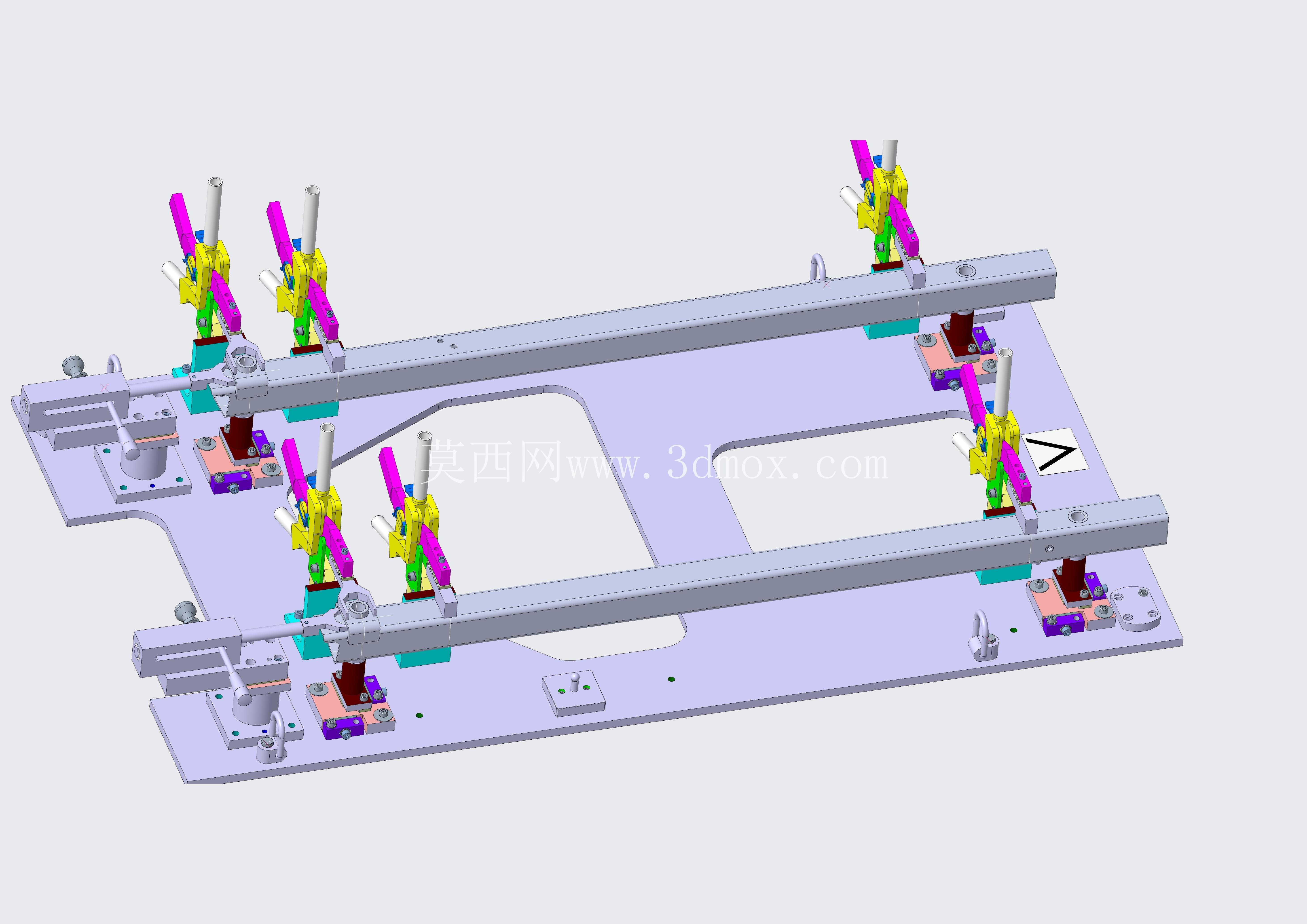

　　整套夹具以一块带镂空减重区域的钢制底板作为安装基准，底板上根据工件的轮廓走向布置了两组平行的纵向安装梁，梁体上通过T型槽结构预留了可调节的安装位，能够适配一定尺寸范围内的同类型工件装夹，不需要针对小范围尺寸变动重新加工整套夹具基体。每个装夹点位都集成了垂直压紧与侧向定位的组合结构：垂直方向采用带压头的快速压紧机构，压头端部设置了绝缘缓冲垫，既能够保证足够的压紧力避免工件在焊接过程中翘起，也能防止压头划伤工件表面，同时隔绝焊接过程中可能出现的分流问题；侧向定位块根据工件的拼接焊缝位置精准布置，每个定位块的位置都对应工件的折弯边或者型材端面，保证拼合缝隙均匀控制在焊接工艺要求的范围内，不需要焊工在装夹时反复测量调整拼缝间隙。

　　在设计思路上，这套夹具优先考虑了焊接作业的操作可达性：所有压紧机构的操作手柄都朝向夹具外侧，焊工在装夹工件时不需要探身到夹具内部就能完成所有压紧点的锁止与松开操作，大幅降低装夹动作的操作强度；底板上的镂空区域一方面是为了减轻夹具整体重量，方便根据产线调整需求进行工位转移，另一方面也给焊缝背面的气体保护、焊渣掉落预留了足够空间，避免焊渣堆积在夹具表面影响后续工件的定位精度。

　　从安装边界来看，整套夹具的底板采用标准化的地脚安装孔位，可以直接固定在焊接工作平台或者焊接变位机的安装面上，不需要额外制作过渡连接法兰；所有外露的功能部件都预留了足够的焊枪操作空间，即使采用自动化焊接机械手作业，焊枪也能够顺畅到达所有焊缝位置，不会与夹具结构发生运动干涉。考虑到焊接过程中会产生大量飞溅与高温辐射，夹具上所有易损的压紧部件都采用了快拆结构设计，当压头或者定位块出现磨损、被焊渣粘附损坏时，可以快速更换备件，不需要对整套夹具进行拆解维修，有效减少设备停机维护的时间。每个压紧点位的压紧力都可以通过调整压杆的行程进行微调，针对不同板厚的工件可以匹配对应的压紧力，既不会因为压力过大导致薄壁工件出现压痕变形，也不会因为压力不足导致工件在焊接热变形过程中发生移位。夹具上还设置了多个基准检测点，在日常维护时可以通过三坐标测量仪对这些基准点的位置精度进行校验，及时发现因为长期受力、高温影响产生的夹具精度偏移，保证长期使用过程中的装夹精度稳定性。
