Molex KK 3.96间距双位压接端子外壳

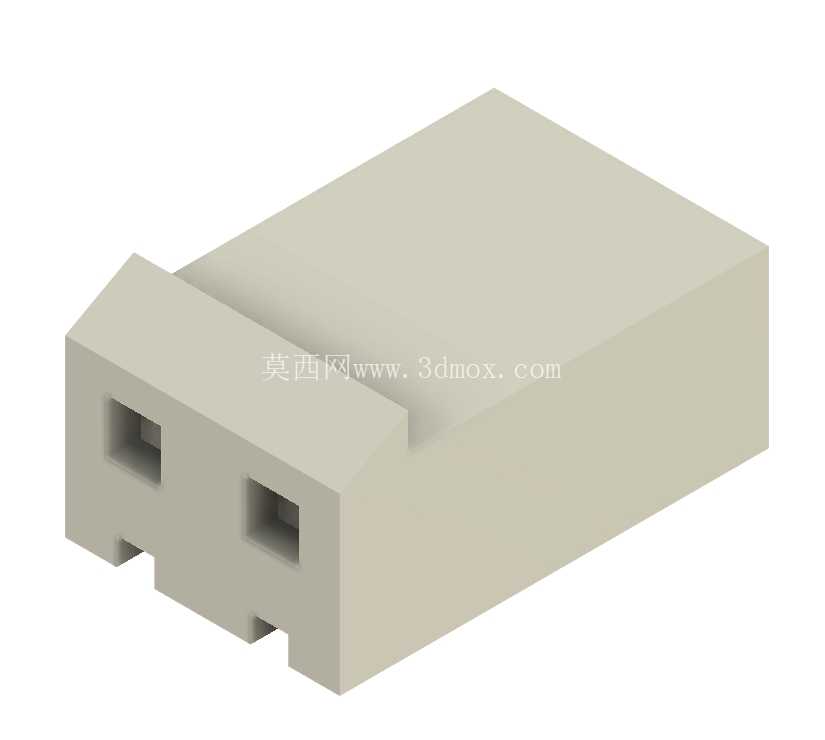

　　在低压电气连接、小型加热模组接线、消费类电子内部线束接驳场景中，3.96mm间距的压接端子外壳是应用频次极高的绝缘承载部件，这类部件不需要额外的螺丝锁附，依靠压接端子与塑壳的卡扣结构就能实现导线与对接端的可靠连接，在小电流信号传输、低压供电回路中能大幅降低装配工时，减少接线工序的人工成本。这款双位压接端子外壳的设计完全贴合Molex KK系列的通用对接标准，塑壳主体采用长方体构型，前端预留两个方形端子插装腔，腔体内部设置有对应压接端子的止退卡扣槽，当配套的压接端子完成导线压接后插入腔体，卡扣会自动卡入端子的定位缺口，避免拉扯导线时端子从塑壳中脱出，造成回路断路的故障。

　　从安装边界来看，这款塑壳的外部轮廓做了定向的防呆设计，顶部的凸起限位棱能在对接时避免插反，两侧的导向斜面可以让对接过程更顺畅，不需要额外对准就能顺利插入匹配的针座，在批量装配的流水线工位上，这种导向设计能有效降低错装率，提升单工位的装配效率。塑壳的壁厚控制在均匀的1.2mm区间，既保证了绝缘防护的足够强度，又不会因为壁厚过大造成整体尺寸冗余，在空间紧凑的设备内部布线时，不会占用过多的安装空间，两个插装腔的中心距严格控制在3.96mm，和同系列的针座、端子完全适配，不会出现间距偏差导致的插装卡滞、接触不良问题。

　　在实际使用场景中，这类端子外壳常被用于小型温控加热模块的接线端，比如桌面级3D打印机的热端加热接线、小型恒温加热台的内部线束连接，因为这类场景的接线空间有限，且需要经常拆装维护，压接式的连接方式比焊接更便于后期更换部件，绝缘塑壳也能避免相邻接线端短路，提升设备运行的安全性。设计这款塑壳时，需要重点考量腔体内部的卡扣形变空间，卡扣的厚度设置为0.3mm，既能提供足够的卡持力，又不会因为硬度过高造成端子插入时卡扣断裂，插装腔的入口处做了0.2mm的倒角导向，压接好的端子可以顺着倒角顺利滑入腔体，不需要刻意对准腔体内部的卡槽。塑壳底部的两个定位缺口是为了适配PCB板上的安装柱，当塑壳焊接固定在PCB板上时，定位缺口可以卡在板上的塑料定位柱上，避免焊接过程中塑壳移位，造成焊脚偏位的问题。在材料选择上，这类端子外壳通常采用阻燃尼龙材质，耐温范围可以覆盖-20℃到105℃，能够满足常规电子设备内部的工作温度要求，即使在加热元件附近的接线端，也不会因为长期受热出现塑壳变形、绝缘性能下降的问题。

　　很多现场维修的场景中，当原装端子外壳损坏无法及时采购备件时，这类符合标准尺寸的3D打印件可以作为临时替代件使用，采用0.4mm喷嘴、0.15mm层厚打印的PLA材质件，在常温工作环境下能够满足临时使用的绝缘和定位需求，不过需要注意PLA材质的耐温上限较低，不能长期在超过60℃的环境中使用，长期使用还是需要采用原厂阻燃尼龙材质的部件。从结构强度来看，塑壳的插合面做了加厚处理，在反复插拔的过程中不会出现边缘开裂的问题，正常使用场景下可以承受超过50次的反复插拔而不出现结构损坏，满足设备全生命周期内的维护拆装需求。两个端子腔之间的隔筋厚度为0.8mm，足够的隔筋厚度可以避免两个相邻端子之间出现电弧击穿的问题，在250V以下的交流回路、30V以下的直流回路中都能提供可靠的绝缘防护。塑壳外表面没有多余的凸起结构，整体轮廓规整，适合批量编带包装，在自动化装配工位上可以通过振动盘自动上料，不需要人工逐个摆放，进一步提升大批量生产时的装配效率。
