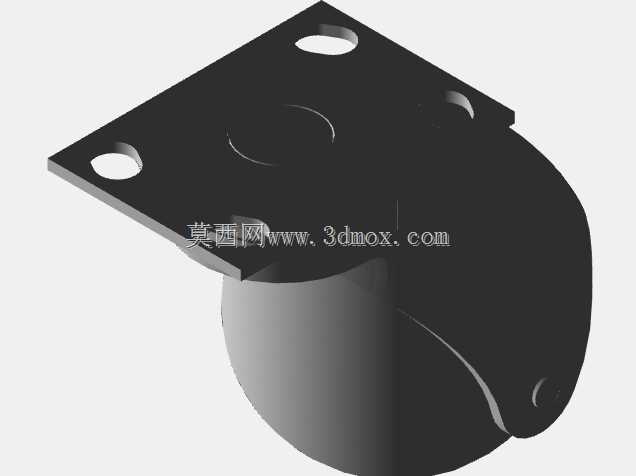

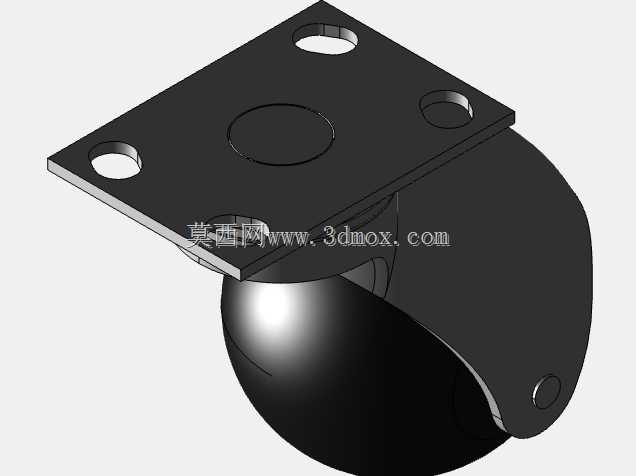

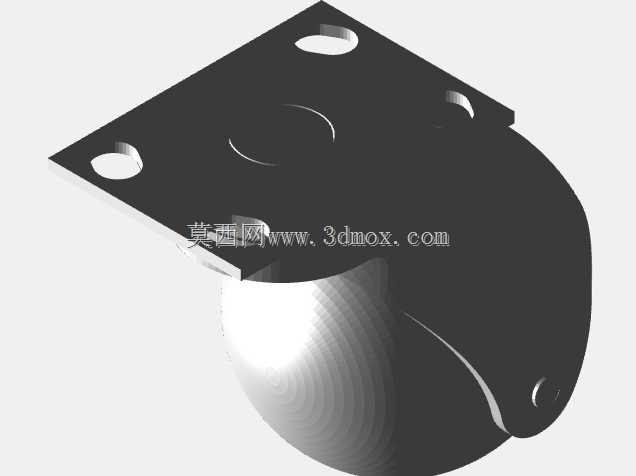

家具用平板安装式旋转万向脚轮结构

　　做家具结构设计快十年，经手的移动类家具项目里，脚轮选型永远是容易被新手忽略的细节——很多人觉得脚轮就是个能滚的轮子，随便选个尺寸对上就行，实际落地后要么推不动、要么转向卡滞、要么安装后突出柜体太多影响外观，甚至用几个月就出现支架变形、滚轮脱轴的问题。这次做的这款平板式旋转脚轮，最早是给一款轻奢风的移动边柜做配套选型时，找遍现有标准件都找不到匹配安装尺寸和外观要求的款，才自己动手建的三维结构。

　　先讲实际应用场景，这类带顶板安装的万向脚轮，适用范围比插杆式脚轮广很多，不光是移动边柜，像小型移动工具柜、客厅的可移动茶几、书房的矮边柜、甚至商用空间的移动展示架、轻型物料周转车都能用，只要安装面是平整的板材或者金属方管框架，都能通过顶板的安装孔直接固定，不需要额外在管件上做插杆的扩孔或者焊接螺母，对加工精度的容错率更高，小批量定制家具的时候用起来特别方便。

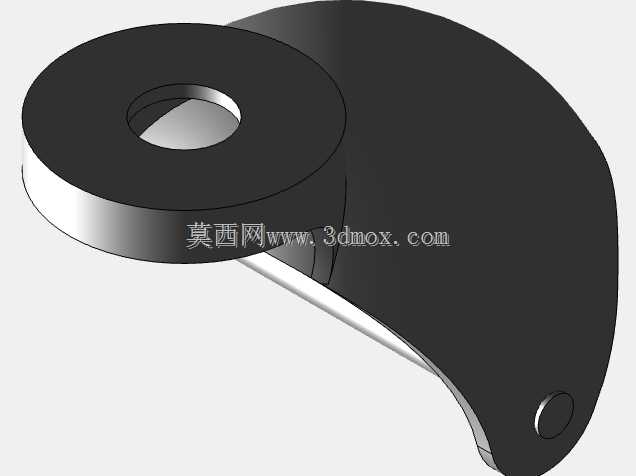

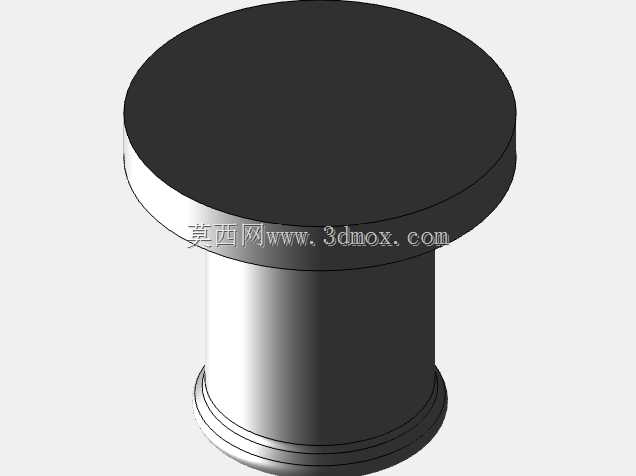

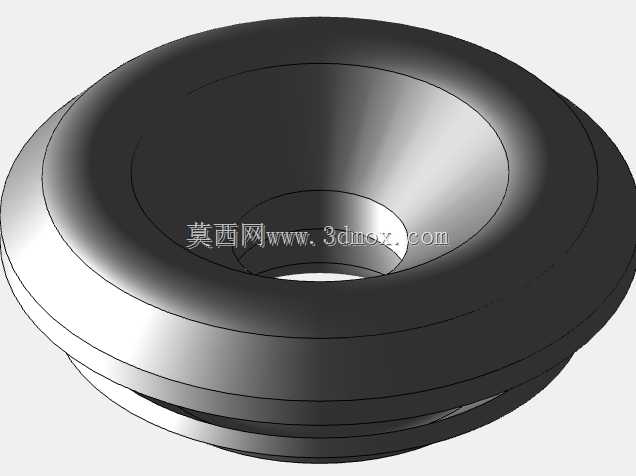

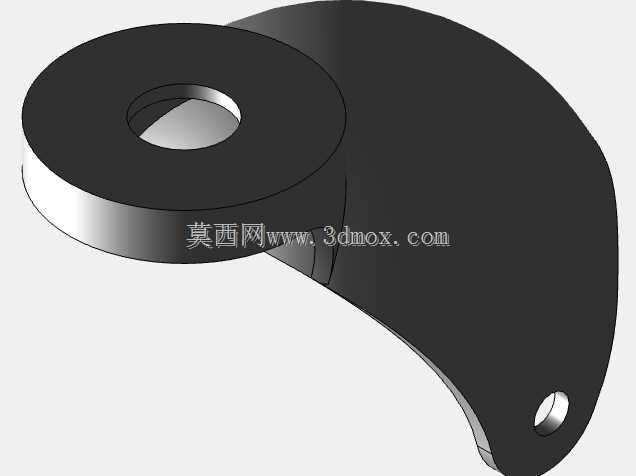

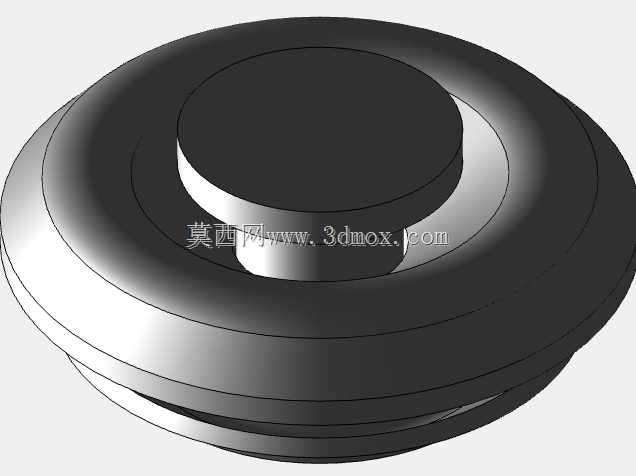

　　从功能特性来说，这款脚轮做的是全隐藏式的旋转支架结构，和市面上常见的外露滚珠转盘的脚轮不一样，它的旋转回转结构藏在支架壳体内部，日常使用的时候灰尘、毛发、碎屑不容易进到旋转缝隙里，不会出现用久了转不动的情况，尤其是家庭环境里，地板上的头发、地毯纤维特别容易卡进外露的转盘缝隙，这种内藏式结构就能很好避免这个问题。滚轮部分用的是球面轮廓设计，和地面的接触面积比直柱形滚轮小，转向的时候需要的扭力更小，轻推就能转向，不管是铺地毯的空间还是铺实木地板、瓷砖的空间，推动的时候都不会有太大阻力，而且球面滚轮的边缘做了圆弧过渡，不会像直角边滚轮那样在软质地板上压出明显的压痕，对家装地面的友好度更高。

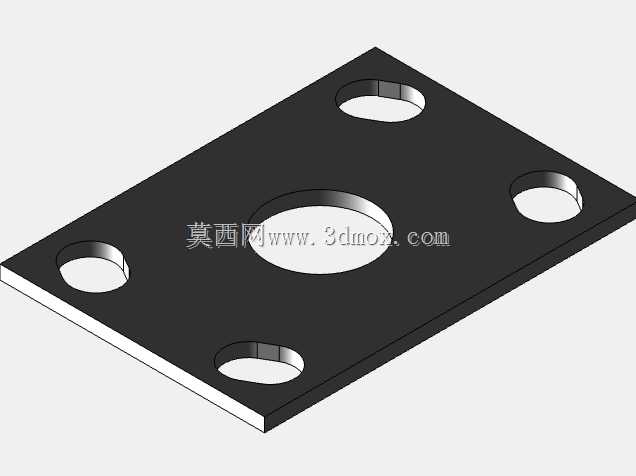

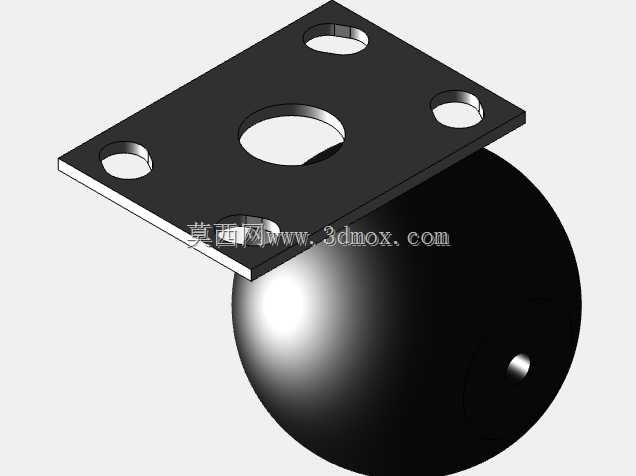

　　设计思路上，首先确定的是安装边界，顶板的尺寸是按照常规18mm厚板材的安装强度来算的，四个安装孔的孔位刚好避开板材内部的常见筋位，安装的时候不需要额外在板材背面做避让沉孔，用普通的自攻螺丝就能直接固定，孔的大小适配M4规格的紧固件，不管是木质板材还是金属薄板，都能找到对应的固定件。顶板的厚度做了2.5mm，按照轻型脚轮的载荷标准，单轮额定载荷25kg的情况下，顶板不会出现冲压变形，四个安装孔的位置做了轻微的沉台，螺丝固定后螺丝头不会突出顶板表面，安装后脚轮和安装面能完全贴合，不会出现安装倾斜的问题。旋转部分的回转中心和滚轮的接地中心做了12mm的偏心距，这个偏心距是反复调整过的，偏心距太小的话转向会很卡，推的时候轮子会左右晃；偏心距太大的话，转向太灵活，家具放着的时候容易自己滑动，12mm的偏心距刚好兼顾转向灵活性和静止状态的稳定性，哪怕地面有轻微的不平整，脚轮也不会自己跑偏。滚轮的直径做了40mm，这个尺寸是平衡了安装高度和越障能力的结果——安装高度控制在55mm以内，安装后柜体底部离地面的高度不会太高，视觉上不会显得柜体发飘，同时40mm直径的滚轮能轻松越过地面5mm以内的缝隙，比如瓷砖之间的美缝凸起、地板的拼接台阶、地毯的边缘，推的时候不会出现卡滞跳轮的情况。

　　外形尺寸上，整个脚轮的外轮廓宽度只有38mm，安装在柜体底部的时候，不会超出柜体的侧板厚度，从侧面看完全看不到脚轮，能满足极简风家具的外观要求，不会因为脚轮外露破坏家具的整体设计感。支架的外壳做了圆弧过渡，没有尖锐的边角，安装的时候不会划伤安装人员的手，日常使用中如果不小心踢到，也不会磕伤脚。滚轮和支架之间的间隙留了1.5mm，哪怕滚轮上沾了少量的灰尘或者纤维，也不会出现卡轮的情况，同时间隙不会太大，不会出现杂物大量进入支架内部的问题。

　　实际选型的时候要注意，这类脚轮适合用在总重量不超过100kg的轻型移动家具或者设备上，四个脚轮均匀承重的情况下，完全能满足日常使用的强度要求，如果是更重的设备，就需要加大支架厚度和滚轮直径，但对于民用家具和轻型商用展示架来说，这个尺寸的脚轮不管是安装便捷性、使用流畅度还是外观适配性，都是非常合适的。建模的时候把安装孔位、回转间隙、偏心距这些参数都做了全参数化关联，如果后续需要调整安装高度或者载荷能力，只需要修改对应的参数就能快速衍生出不同规格的型号，不用重新从零开始建模，能节省很多结构设计的时间。
