参数化40滚子链传动链轮结构设计

　　在各类输送设备、农用作业机械、轻工包装生产线以及中小型动力传输工位中，滚子链链轮是承担链传动啮合、扭矩传递的核心基础零件，40规格对应的滚子链适配节距参数覆盖了多数中轻载传动场景的需求，从自动化流水线的辊道驱动，到小型农机的行走传动，再到机床辅机的进给动力传递，这类链轮的啮合精度直接决定整套链传动系统的运行稳定性、噪音水平与磨损寿命。

　　本次设计的链轮采用全参数化建模逻辑搭建，核心设计思路围绕链传动的啮合几何关系展开，首先锁定40滚子链的标准滚子外径、节距、内链节内宽等基础啮合参数，将齿形轮廓的生成逻辑与这些核心参数做关联绑定，当需要适配不同齿数、不同节距的同系列链轮时，仅需修改对应参数即可自动重构齿形，无需重复绘制齿廓曲线，大幅提升同系列零件的设计迭代效率。齿形部分采用三圆弧一直线的标准滚子链链轮齿廓，确保滚子进入与退出啮合时的接触应力均匀分布，避免齿顶卡滞、滚子爬齿等常见链传动失效问题，齿根位置预留了合理的侧隙，既补偿链条加工与安装时的累计误差，也能容纳少量润滑脂留存，降低啮合过程中的干磨风险。

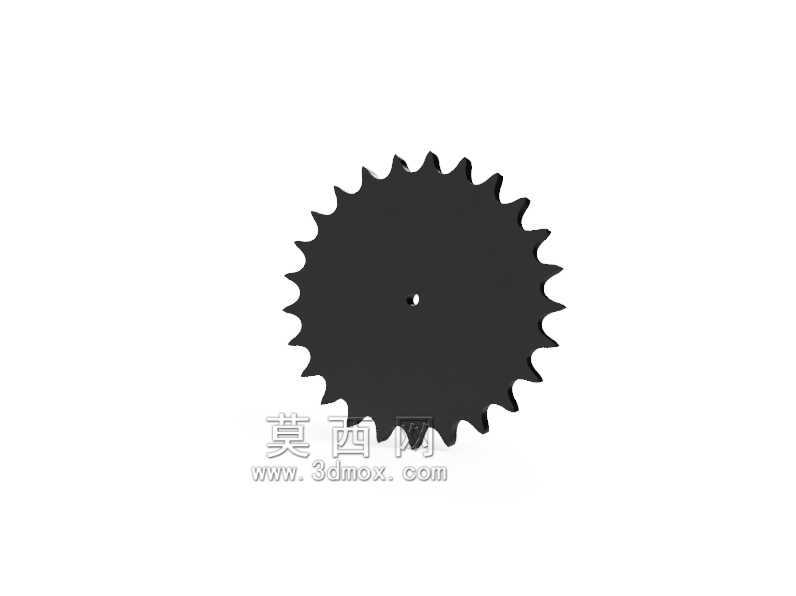

　　从结构特性来看，该链轮为单排齿结构，中心设置的安装孔可根据实际安装需求适配不同直径的传动轴，孔位可扩展键槽、紧定螺钉孔等安装结构，适配不同的扭矩传递需求。轮体部分采用等厚辐板设计，在保证轮齿根部抗弯强度的前提下，尽可能降低轮体自身转动惯量，减少传动启停过程中的惯性冲击，尤其适配频繁正反转、启停频次较高的传动工位。齿面的轮廓精度严格匹配链节的啮合轨迹，确保每个链节进入啮合时滚子能顺利落至齿根位置，不会出现偏载接触，有效降低链条的单侧磨损速率，延长整套链传动副的维护周期。

　　在安装边界层面，设计过程中充分考虑了链传动的中心距调整余量，链轮的齿顶圆、齿根圆尺寸严格遵循标准规范，安装时只要保证两链轮的端面共面度控制在允许范围内，链条张紧度调整至合理垂度，即可实现平稳传动。参数化的设计逻辑也支持根据实际安装空间调整轮体厚度、轮毂凸台尺寸，当应用在空间受限的设备内部时，可通过修改参数快速压缩轮体轴向尺寸，无需重新校核齿形啮合关系，适配不同设备的安装空间约束。

　　实际应用中，这类链轮的选型往往需要匹配对应链条的极限拉伸载荷、传动比需求、运行转速等工况参数，参数化模型可快速生成对应齿数的链轮结构，帮助设计人员快速完成传动方案的三维布局校验，在装配环境中直接验证链轮与周边机架、防护罩、张紧机构的空间干涉情况，减少二维设计阶段容易出现的尺寸错漏问题。齿形部分的建模过程严格遵循啮合原理，没有做简化处理，可直接用于后续的工程图生成、啮合运动仿真，甚至可直接导入CAM模块完成数控加工程序的编制，覆盖从方案设计到加工制造的全流程需求。针对不同工况的耐磨需求，也可在现有模型基础上快速扩展齿面淬火、轮毂表面处理等工艺对应的结构微调，比如增加齿面硬化层对应的尺寸补偿，或是调整轮毂的配合公差，满足不同载荷等级、不同运行环境下的使用需求。
