3D打印设备配套可调节斜面门楔

日常车间调试3D打印设备时，经常会遇到设备放置地面不平整、柜门开合后无法固定位置、临时搭建的打印防护围挡需要临时卡位的场景，这类场景下硬塞纸片、垫木块的方式要么容易滑脱，要么无法适配不同的高度差需求，专门设计的这款门楔就是针对这类车间实操痛点开发的配套工装件。

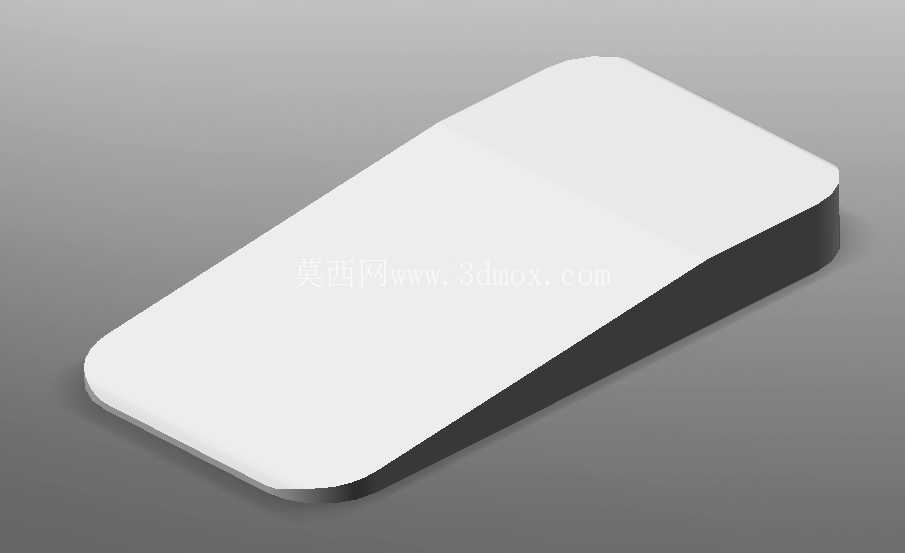

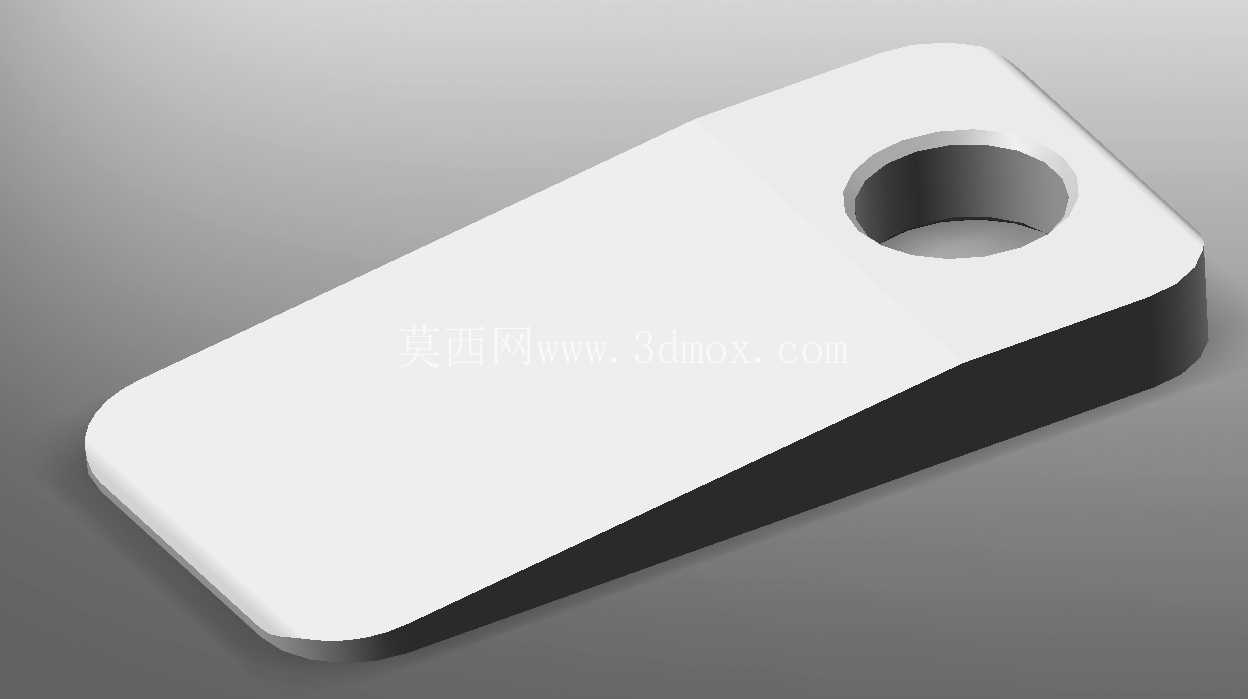

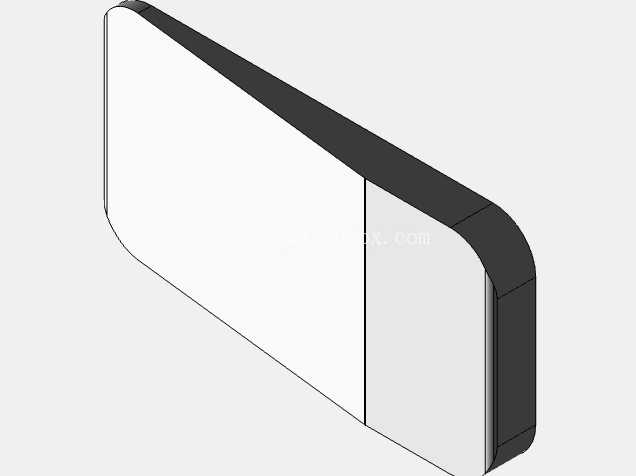

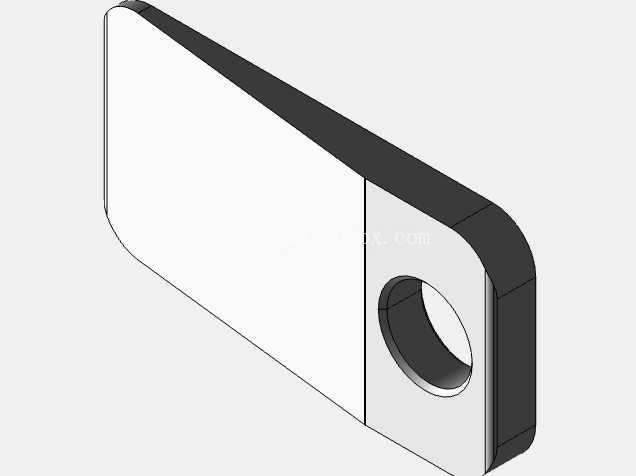

这款门楔采用楔形斜面结构，整体为带圆角的长条形板块，一端做了圆弧过渡处理，避免尖锐边角在使用过程中剐蹭操作人员或者设备漆面，斜面的坡度经过反复调试，既保证楔入时的顺畅度，又能在楔入到位后依靠接触面的静摩擦力实现自锁，不会因为设备运行产生的轻微振动出现松脱滑落的情况。结构上设置了两种构型可选，一种是在楔块的厚端开设贯通的中心圆孔，另一种是无孔的实心结构，带孔版本可以配合销钉、扎带或者固定螺丝实现与安装面的硬连接，适合长期固定在特定工位使用，无孔版本则更适合临时卡位、频繁挪动的使用场景，两种版本的主体斜面参数完全一致，可根据实际工位需求灵活选用。

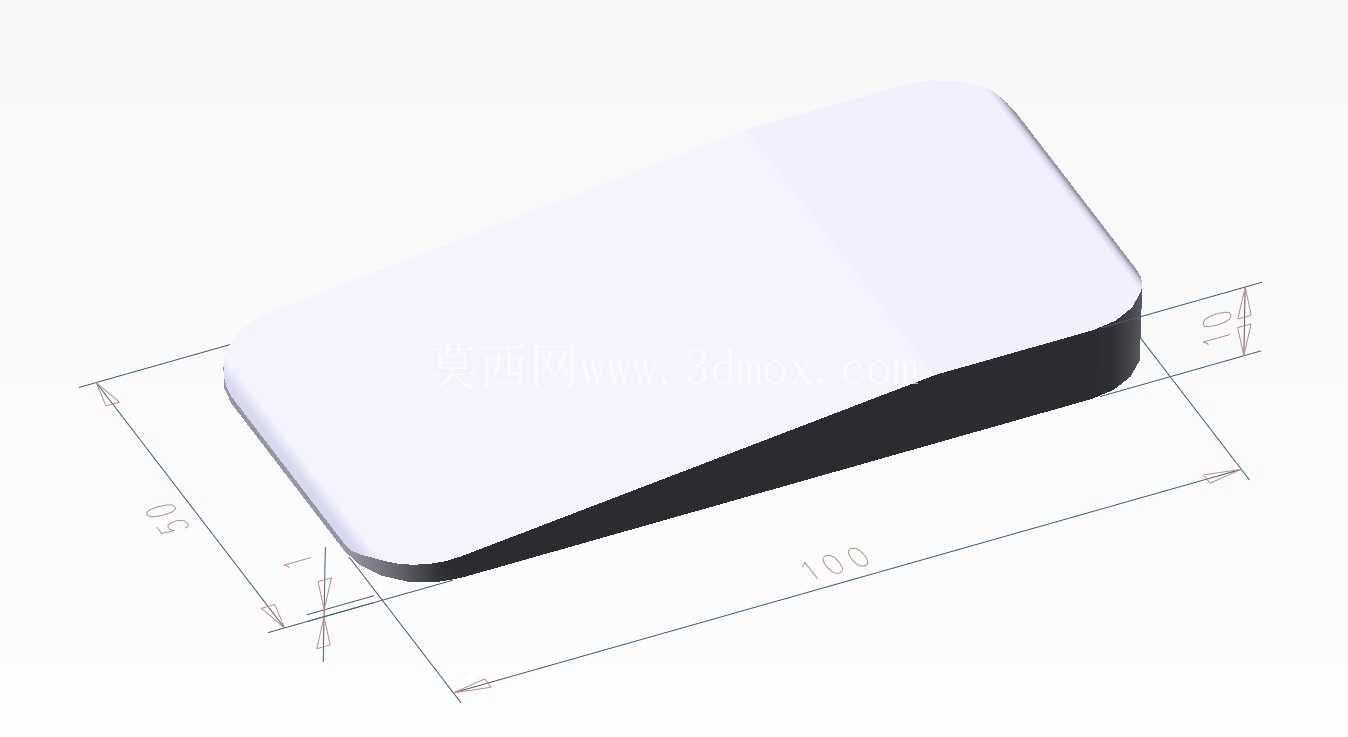

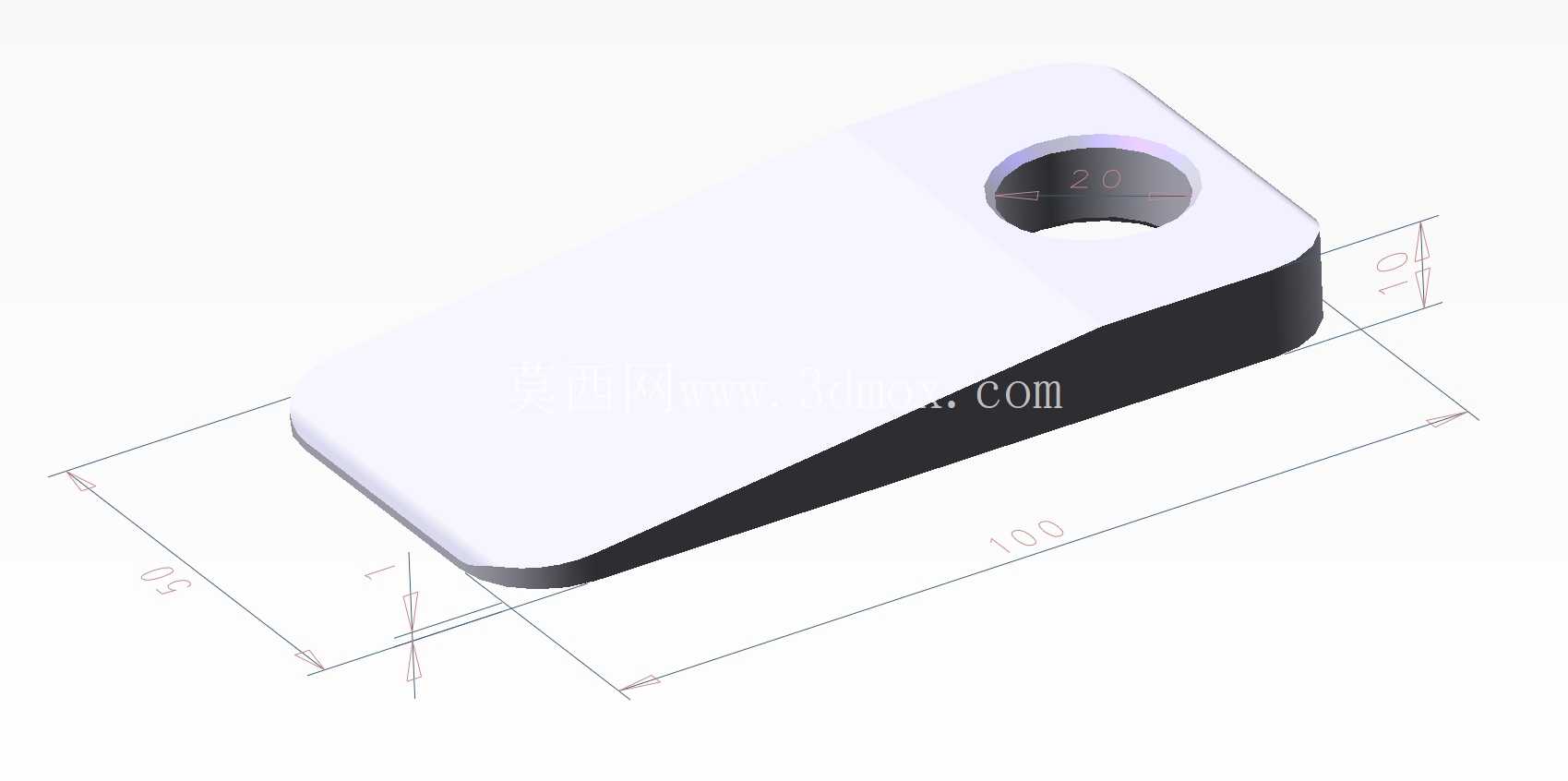

设计过程中没有采用固定死的尺寸参数，而是将X、Y、Z三个轴向的尺寸设置为可调整的参数化结构，适配不同的使用场景：当需要垫平设备支脚时，可以调整Z向的最大厚度，匹配不同的地面高度差，常见的0-15mm高度差都可以通过调整参数快速生成对应尺寸的模型；当需要作为柜门门挡使用时，可以调整X向的长度，适配不同重量柜门的抵靠需求，长度越长与地面的接触面积越大，能承受的侧向推力也就越大；当需要作为临时工装的卡位楔块时，可以调整Y向的宽度，匹配不同的卡槽间隙。所有边角都做了R2以上的圆角处理，一方面避免3D打印过程中出现应力集中导致的层间开裂，另一方面也能减少使用过程中的磕碰损伤，提升零件的耐用度。

实际应用中，这款门楔的使用场景并不局限于3D打印机本身：车间内的工具柜柜门开合后需要固定通风时，可以将其塞在柜门下方实现定位；临时搭建的工作台出现支脚不平的情况时，可以快速打印对应厚度的门楔垫平；甚至在设备转运过程中，也可以作为临时的卡位块塞在设备与包装箱的间隙中，避免运输过程中出现窜动。带中心孔的版本在长期固定使用时，可以通过孔位穿入自攻螺丝固定在地面或者柜体底部，不会因为日常清扫、设备挪动导致楔块丢失；无孔版本则可以打印多个放在车间工具柜内，随用随取，应对各种临时的垫高、卡位需求。

建模过程中特意将斜面与底面的夹角控制在15度，这个角度下楔入时的推力与自锁摩擦力达到最优平衡，既不需要太大的力就能将楔块砸入或推入间隙，又能在承受垂直方向的压力时不会被反向挤出。所有的平面都保证了足够的平面度，3D打印时不需要额外添加支撑，直接平放打印即可，PLA、PETG、ABS等常见的3D打印耗材都可以用来制作这款零件，填充率设置在20%-30%就能满足日常使用的强度需求，如果需要承受较大的载荷，也可以将填充率提升到50%以上，或者更换为碳纤维增强耗材打印，进一步提升零件的抗压强度与耐磨性能。
