120mm风扇适配六角孔通风扇栅结构件

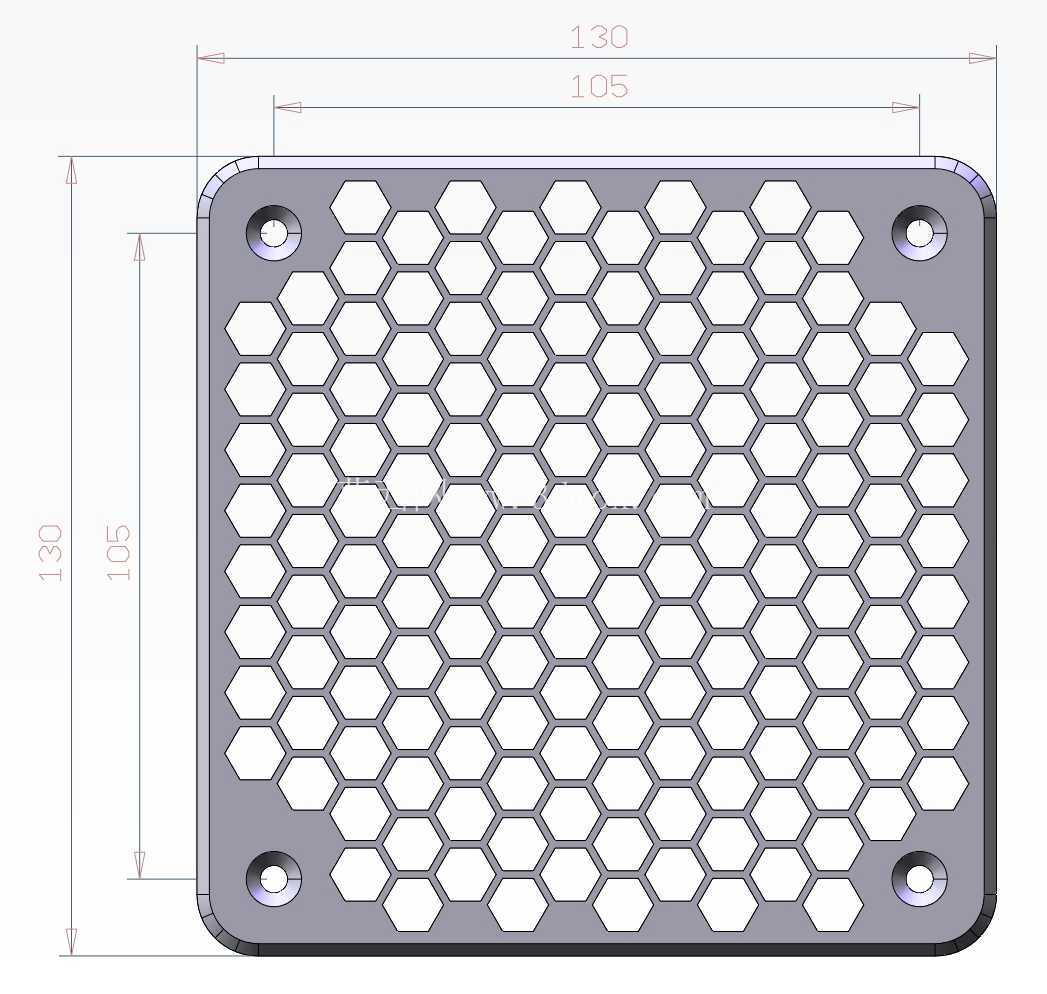

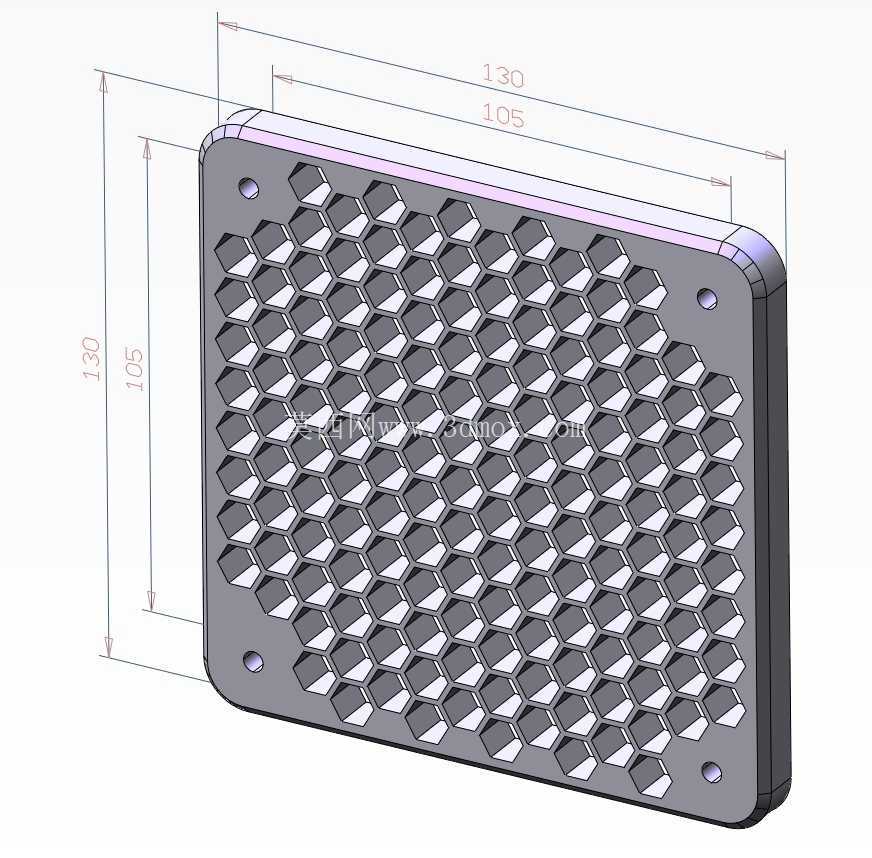

在电子设备散热、小型机柜通风、3D打印设备风道构建这类场景里，风扇格栅是兼顾防护与通风效率的核心配套零件，很多时候现成的标准格栅要么孔型通风率不足，要么安装孔位匹配度差，没法适配定制化的设备装配需求。这款扇栅的设计，核心是围绕120mm规格轴流风扇做适配优化，整体外轮廓尺寸控制在130mm见方，比风扇本身的外轮廓单边多出5mm的安装余量，刚好能覆盖风扇的安装边框，不会出现格栅遮挡风扇进风面的情况，也不会因为尺寸过大挤占设备内部的其他装配空间。

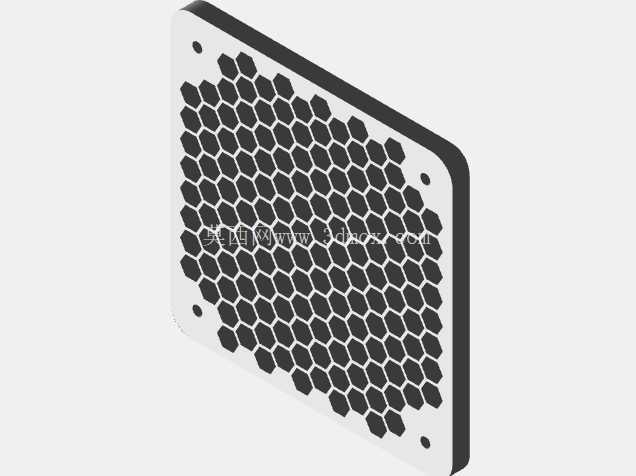

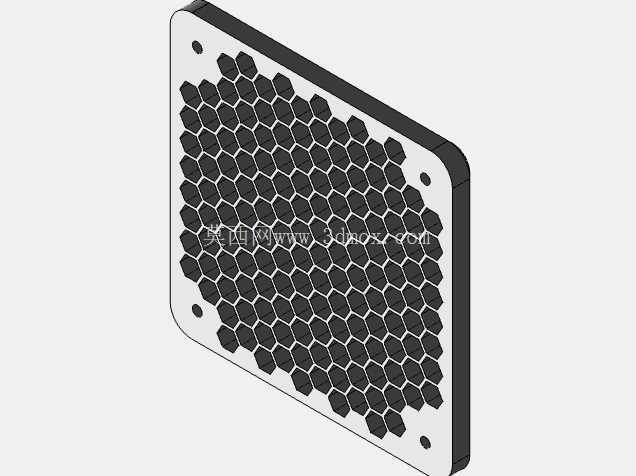

格栅的有效通风区域做了120mm见方的扇形排布六角网格设计，六角形的孔型相比传统方形格栅，在同等开孔率下结构刚性更好，不会因为长期受风扇振动影响出现格栅条断裂的问题，同时六角孔的导流效果更均匀，能减少气流穿过格栅时产生的紊流噪音，这一点在对噪音控制有要求的桌面设备、小型工控机柜里实用性很强。网格的筋条厚度做了针对性优化，适配0.4mm以及0.2mm喷嘴的熔融沉积型3D打印加工，打印过程中不需要额外添加支撑结构，筋条的成型精度更容易控制，不会出现打印后孔位堵塞、筋条歪斜的问题，不管是小批量打样验证还是小批量定制生产，加工成本都能控制在合理范围。

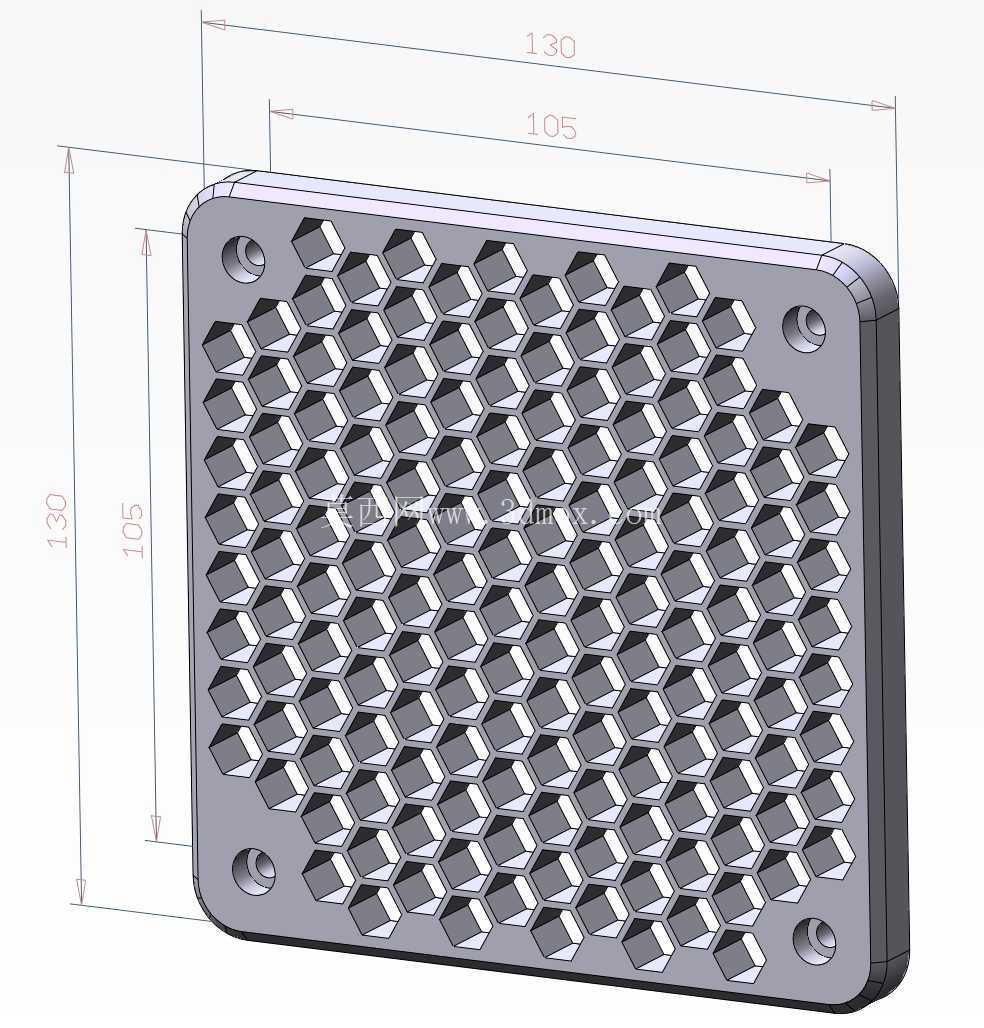

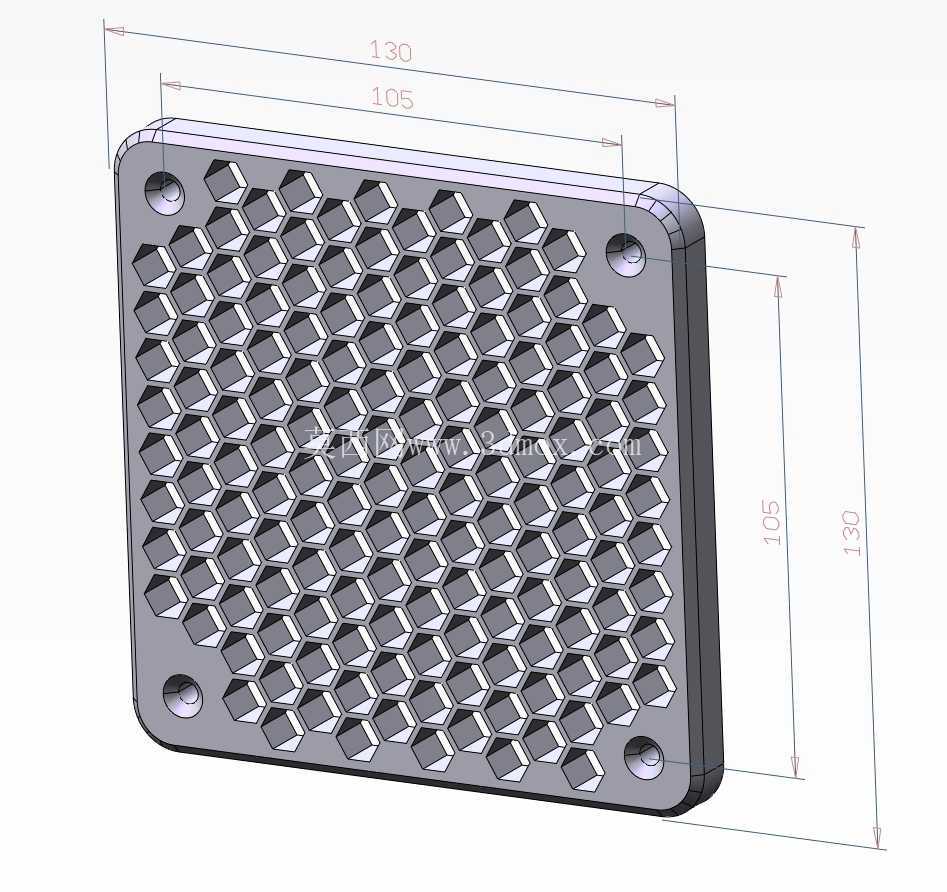

安装固定位设计上，四个角位做了适配M4螺丝的安装孔，孔位做了沉头孔加锪孔的复合处理，装配后M4螺丝的头部可以完全埋入格栅表面，不会出现螺丝头凸起刮擦线缆、或者影响外部盖板装配的问题，沉头孔的深度经过测算，既能保证螺丝有足够的锁紧行程，也不会因为孔深过深打穿格栅的安装边框，影响结构强度。四个安装孔的孔位间距和标准120mm风扇的安装孔距完全匹配，不需要额外做转接件就能直接固定在风扇的安装面上，装配效率更高。

外缘部分做了10mm宽的平整边框，边框的边角做了小圆角过渡，既避免了锐边在装配过程中划伤操作人员，也能让格栅和设备外壳的贴合面更紧密，减少缝隙处的漏风问题，提升整体风道的密闭性。边框的厚度和网格区域的厚度保持一致，整体结构没有突兀的厚度变化，不管是采用3D打印加工，还是后续开模做注塑量产，都能减少成型过程中的翘曲变形问题，成型后的零件平面度更好，装配时不会出现和风扇面贴合不严的情况。

实际选型使用的时候，这款扇栅既可以直接安装在设备外壳的通风口处，作为外部防护格栅阻挡大尺寸异物进入设备内部，避免异物触碰高速旋转的风扇叶片造成设备损坏或者安全隐患，也可以直接固定在风扇的进风或者出风侧，梳理风扇进出的气流，降低风噪。相比市面上常见的塑料注塑格栅，这款结构的六角网格开孔率更高，在保证防护能力的前提下，对风扇风量的损耗更小，不会因为加装格栅导致散热效率出现明显下降，对于需要严格控制散热余量的紧凑型设备来说，这点优势尤为明显。设计过程中也充分考虑了不同加工工艺的适配性，除了3D打印加工外，结构的拔模角度也预留了充足的余量，后续如果需要批量生产，只需要微调拔模斜度就能直接用于注塑模具的开发，不需要重新做整体结构的调整，能大幅缩短从样件验证到批量生产的周期。
