3D打印机悬垂角度连续测试环形构件

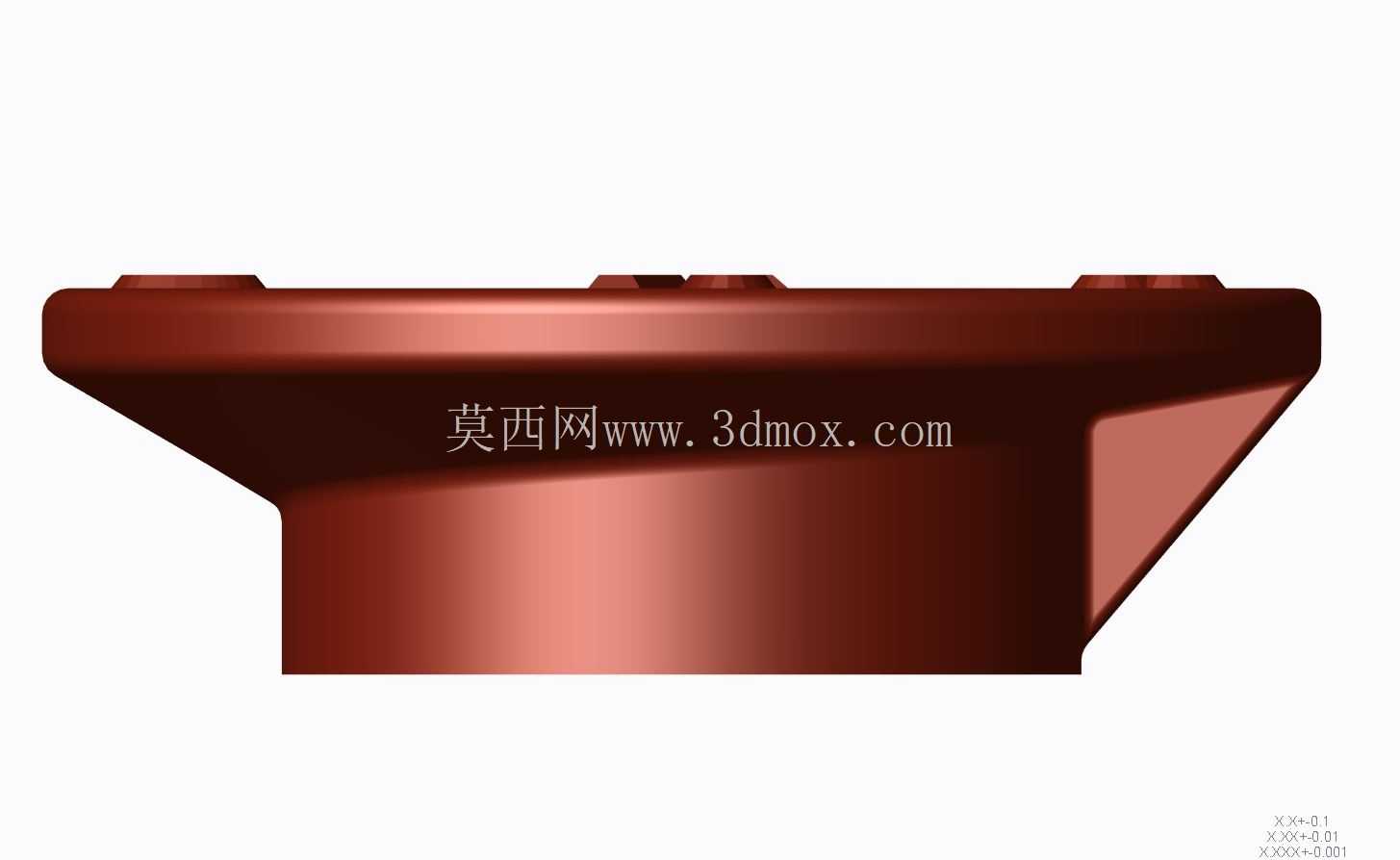

　　在熔融沉积成型3D打印的日常工艺调试环节，悬垂角度打印极限是每台设备必须标定的核心参数，不少从业者会零散打印不同角度的测试块来摸索支撑阈值，但零散测试块无法覆盖连续角度区间的成型表现，很容易错过临界角度下的成型缺陷拐点，这款环形测试构件正是针对这一实际调试痛点设计的。从结构形态来看，它采用带中心通孔的环形法兰式造型，下部带有一圈定位凸台，整体没有尖锐棱角，所有过渡位置都做了圆滑倒圆角处理，打印时不需要额外添加支撑就能直接成型，避免了支撑拆除过程对测试面的破坏，保证测试结果完全反映设备本身的悬垂成型能力。

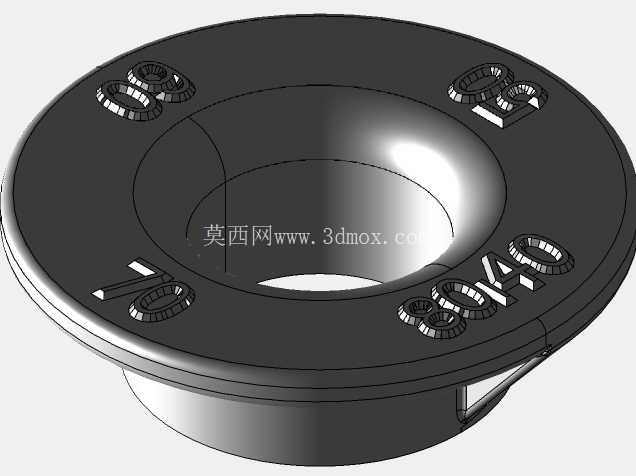

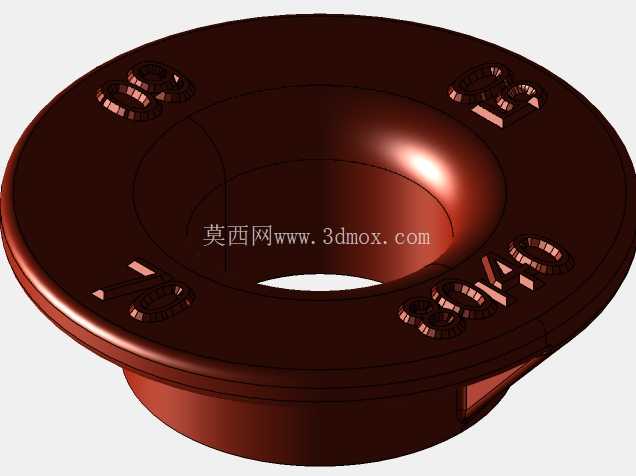

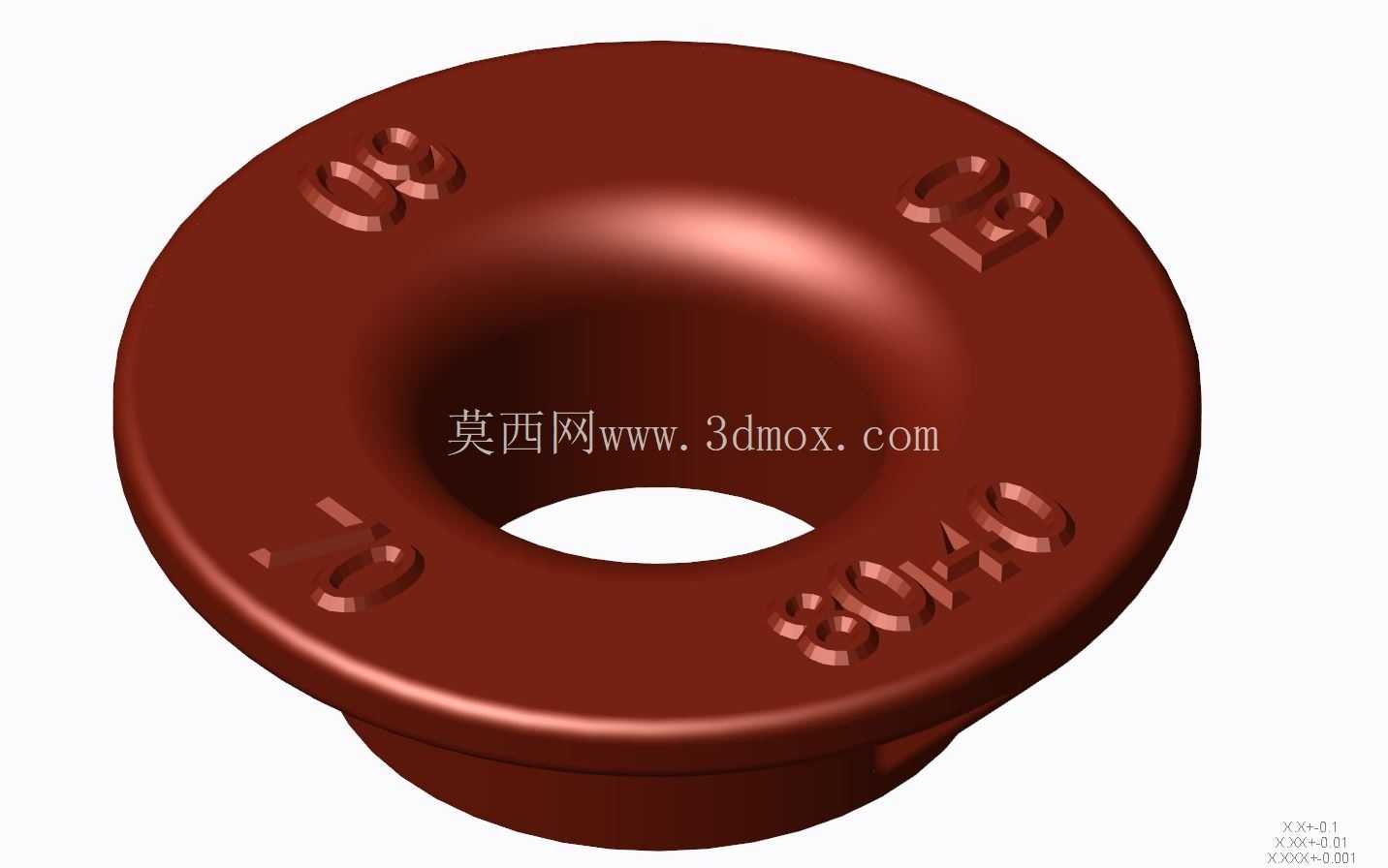

　　构件的环形测试面沿周向连续分布40度到80度的悬垂角度区间，每个角度刻度都直接成型在构件表面，不需要后期粘贴标识，测试完成后可以直接对照刻度读取对应角度的成型质量，不用额外借助角度量具测量，大幅压缩了工艺调试的时间成本。从实际应用场景来说，不管是新设备组装完成后的出厂性能校验，还是更换不同耗材、调整打印温度、修改挤出参数后的工艺适配，都可以用这个构件完成快速测试：打印完成后观察不同角度位置的层间结合状态、表面拉丝情况、下垂变形量，就能快速判断当前参数下设备的无支撑悬垂极限，给后续零件打印的支撑添加、角度摆放提供直接的数据参考。

　　设计上特意将测试角度区间锁定在40度到80度，是因为常规FDM工艺下40度以内的悬垂基本可以实现无缺陷成型，而超过80度的悬垂几乎必须添加支撑，中间的40到80度区间正是参数调整影响最明显、成型质量波动最大的临界区间，连续的曲面测试面可以完整呈现从合格到缺陷逐渐显现的全过程，不会像离散角度测试块那样漏掉临界角度的过渡状态。中心通孔的设计一方面减少了打印耗材的用量，缩短单次测试的打印时长，另一方面通孔的内壁也可以同步测试垂直孔结构的成型精度，观察不同层高下孔的圆度误差、内壁层纹状态，一次打印就能同时获取悬垂性能和孔成型精度两类核心参数。

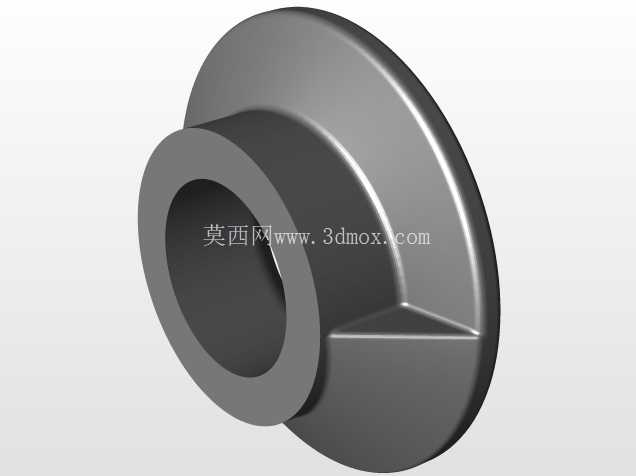

　　下部的定位凸台尺寸和常规打印平台的定位基准适配，打印时可以直接卡放在平台校准位置，不需要额外调平找正，避免摆放偏移导致的测试角度误差，凸台的厚度控制在2mm，既能保证构件打印完成后有足够的刚度不会发生翘曲变形，又不会过多消耗打印材料。从安装边界来看，整个构件的最大外径控制在100mm以内，总高度不超过20mm，哪怕是打印尺寸较小的桌面级3D打印机也能轻松容纳，不会出现打印行程不足的问题，构件整体重量很轻，打印完成后可以直接放在工具柜里留存，作为设备不同参数阶段性能对比的实物参照。不同于市面上常见的带尖锐棱角的悬垂测试件，这款构件的连续曲面设计更贴近实际工业零件中常见的曲面悬垂结构，测试得到的参数可以直接复用到日常零件打印中，不会出现测试件表现良好但实际零件打印仍出现悬垂缺陷的匹配偏差。在日常车间的设备维护中，也可以定期打印这个构件，对比不同周期的测试件成型质量，及时发现挤出头磨损、皮带松动、温度漂移等设备隐性故障，把质量问题拦截在正式零件打印之前，减少耗材浪费和返工成本。
