20mm直径套管电缆插入辅助工装

在电气布线、设备线束组装、机柜线缆整理等现场作业场景中，将电缆穿入开口式塑料套管一直是效率偏低的工序——传统操作需要人工手动掰开套管开口，同时推送电缆前进，不仅容易划伤手指，遇到多股粗电缆时还会出现套管回弹卡线、开口撕裂的问题，批量作业时单根线缆穿管耗时久，成品一致性差。这款辅助工具正是针对这类现场痛点开发，核心适配20mm直径的常规开口套管，设计时预留了缩放调整的结构冗余，可根据实际套管壁厚、电缆外径做适配性微调，覆盖大部分工业布线场景的穿管需求。

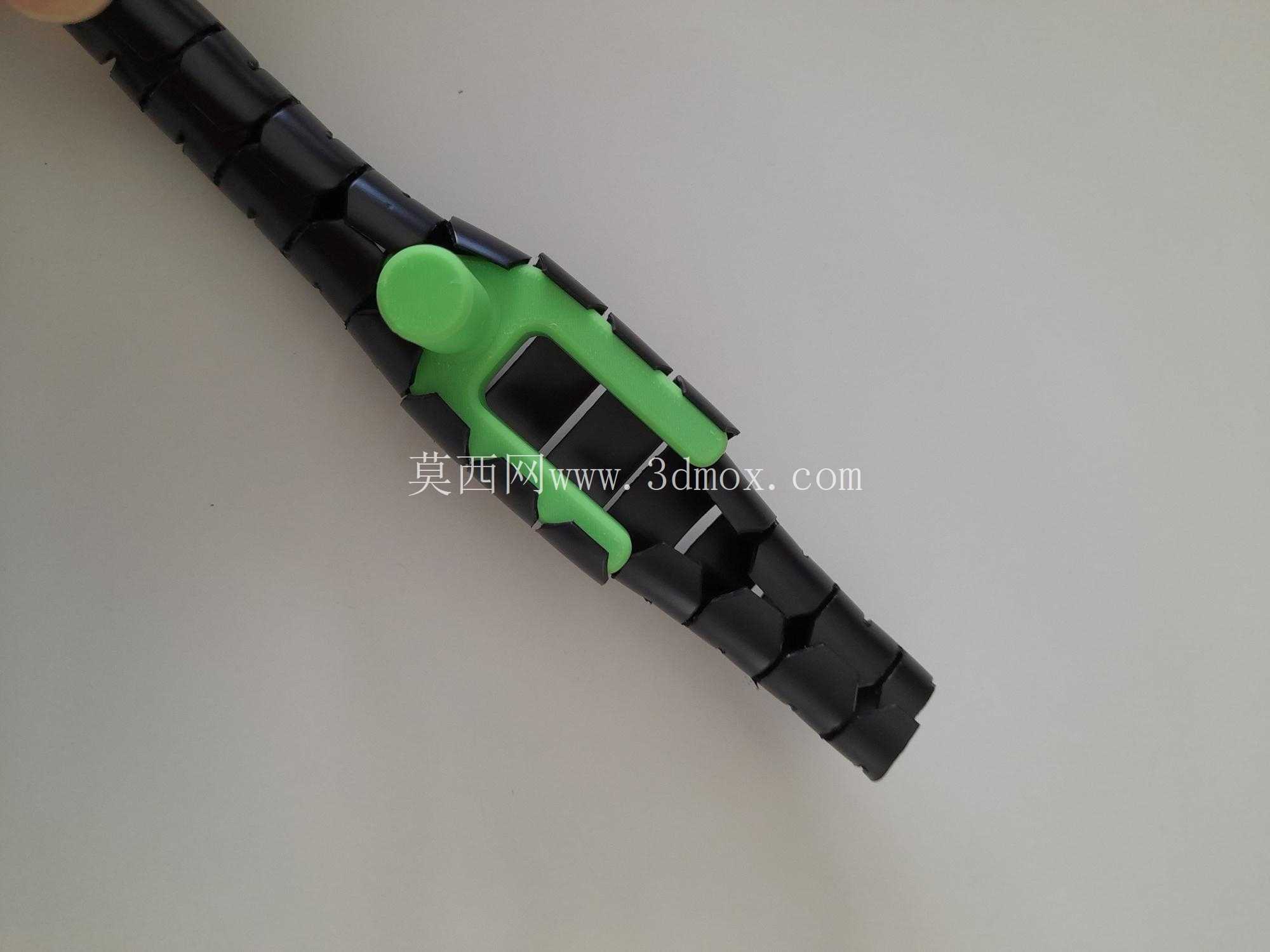

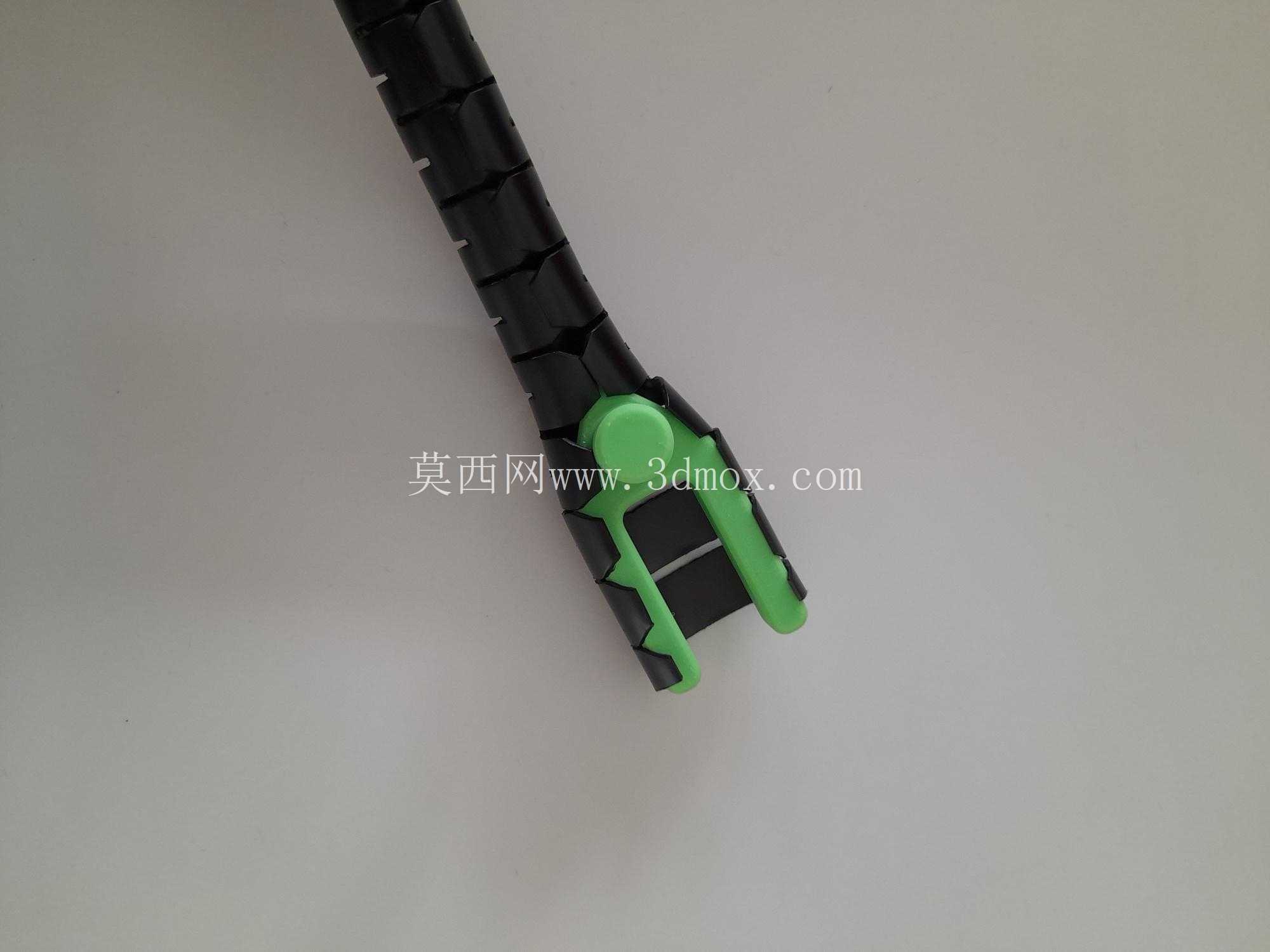

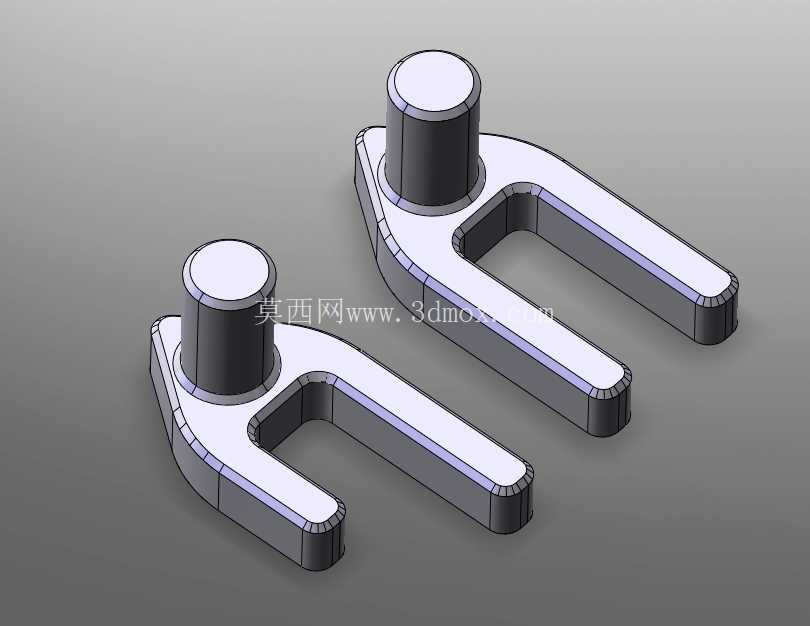

从功能实现逻辑来看，工具采用对称式开合导向结构，作业时先将工具卡装在套管端部，绿色的按压握持区提供足够的施力点位，操作人员只需单手握持按压，即可让工具两侧的撑开结构同步将套管开口扩开至稳定宽度，此时推送电缆进入套管时，不会出现套管回弹夹线的问题，电缆顺着工具的导向弧面顺滑进入套管内部，全程无需手动接触套管锋利的切口边缘，大幅降低作业划伤风险。针对有翼套管的特殊装配需求，还做了左手版本的定向适配结构，作业时会优先闭合套管左翼，避免翼边错位卡滞，需要适配右手操作场景时，直接对模型做镜像处理即可，无需重新调整结构参数。

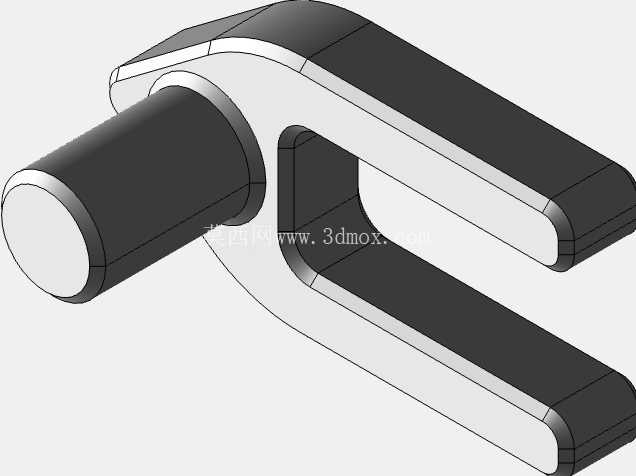

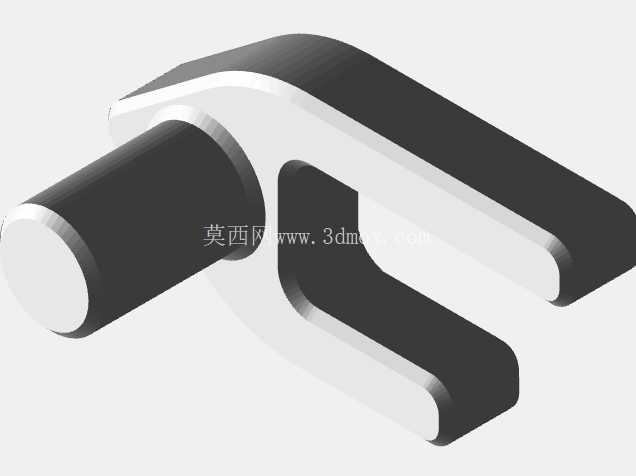

设计阶段充分考虑了3D打印制造的可行性，整体结构无尖锐棱角、无危险突出部位，所有受力位置做了圆角过渡处理，打印时无需添加支撑结构，采用常规的PLA、ABS材料即可满足使用强度要求，日常作业中的按压、摩擦损耗都在材料耐受范围内，无需做特殊的表面强化处理。结构上做了等强度优化，握持区的加厚设计保证反复按压不会出现断裂，导向区的薄壁结构既保证了撑开套管的力度，又不会过度刮擦电缆外护套，避免损伤线缆绝缘层。

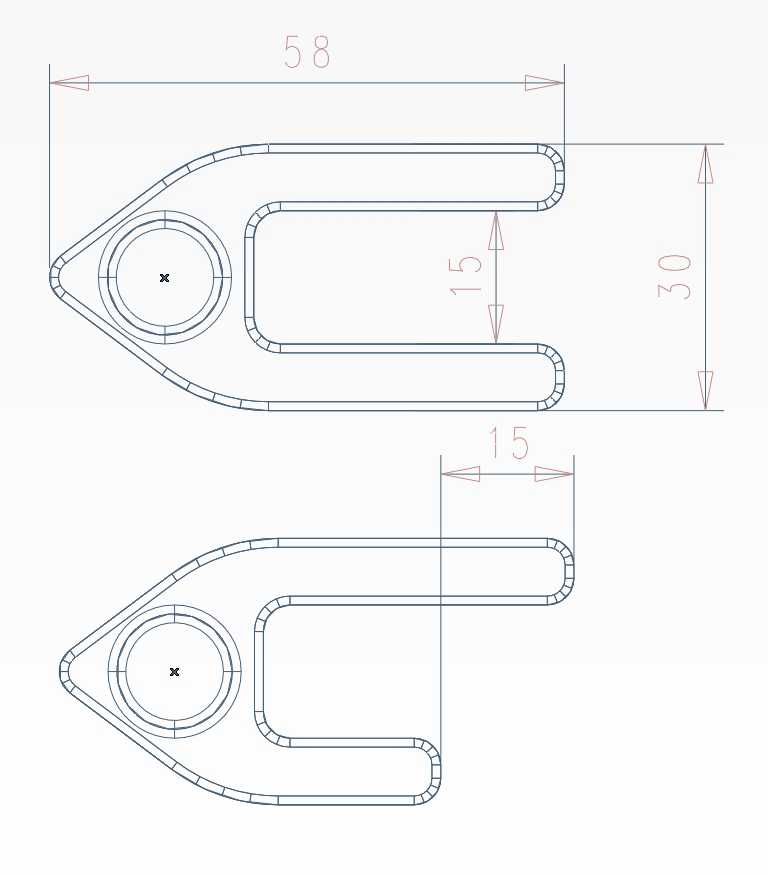

从安装边界与尺寸适配来看，工具的整体握持长度符合单手握持的人体工学尺寸，作业时不需要额外的安装固定，手持即可操作，端部的导向槽宽度严格匹配20mm套管的开口扩张范围，不会出现过度撑大导致套管塑性变形的问题，也不会因撑开宽度不足导致电缆穿入受阻。工具与套管接触的位置做了防滑纹理处理，作业时不会顺着套管轴向滑动，推送电缆时的反作用力可以通过握持手完全抵消，不需要额外的固定夹具辅助。

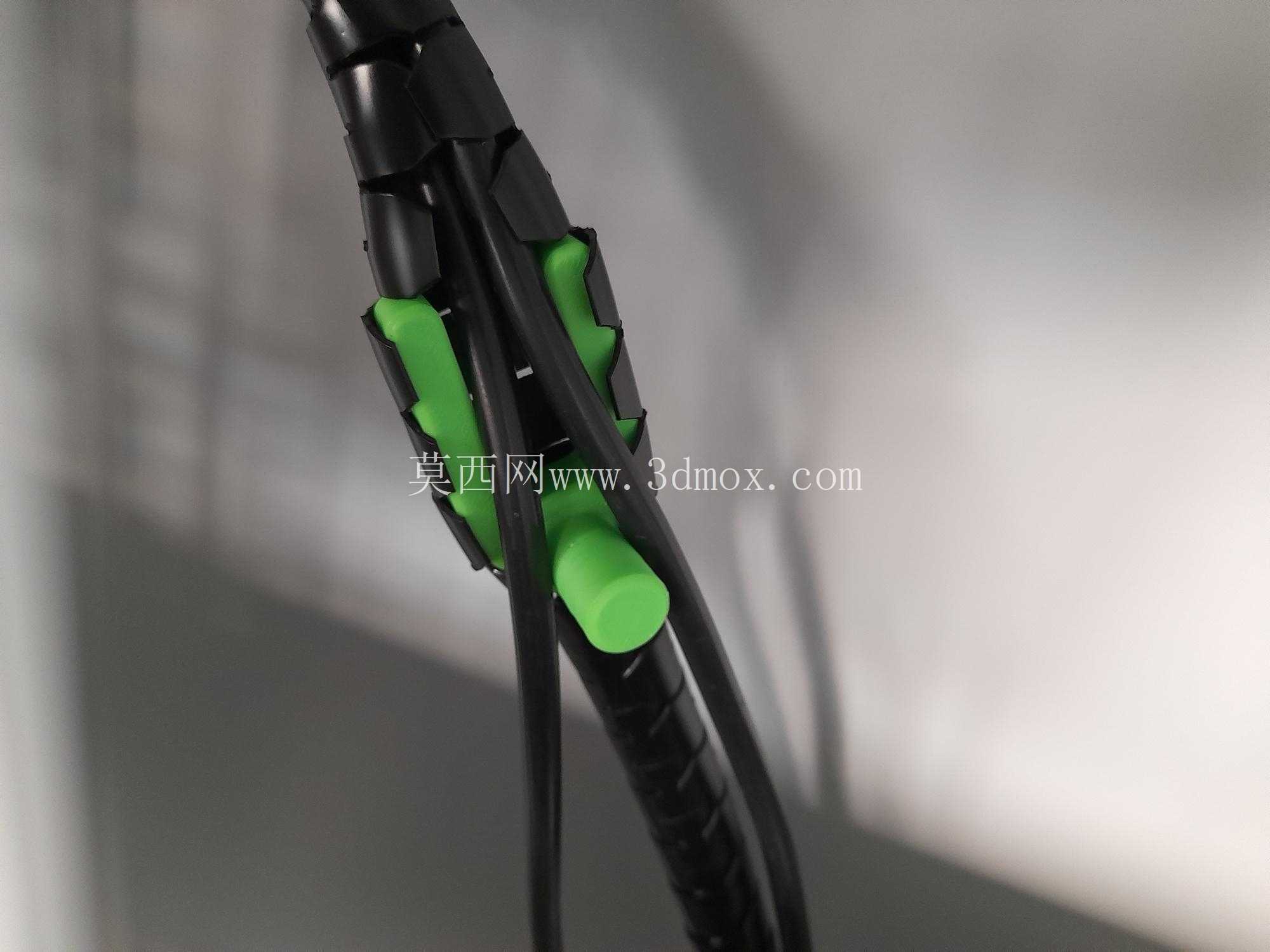

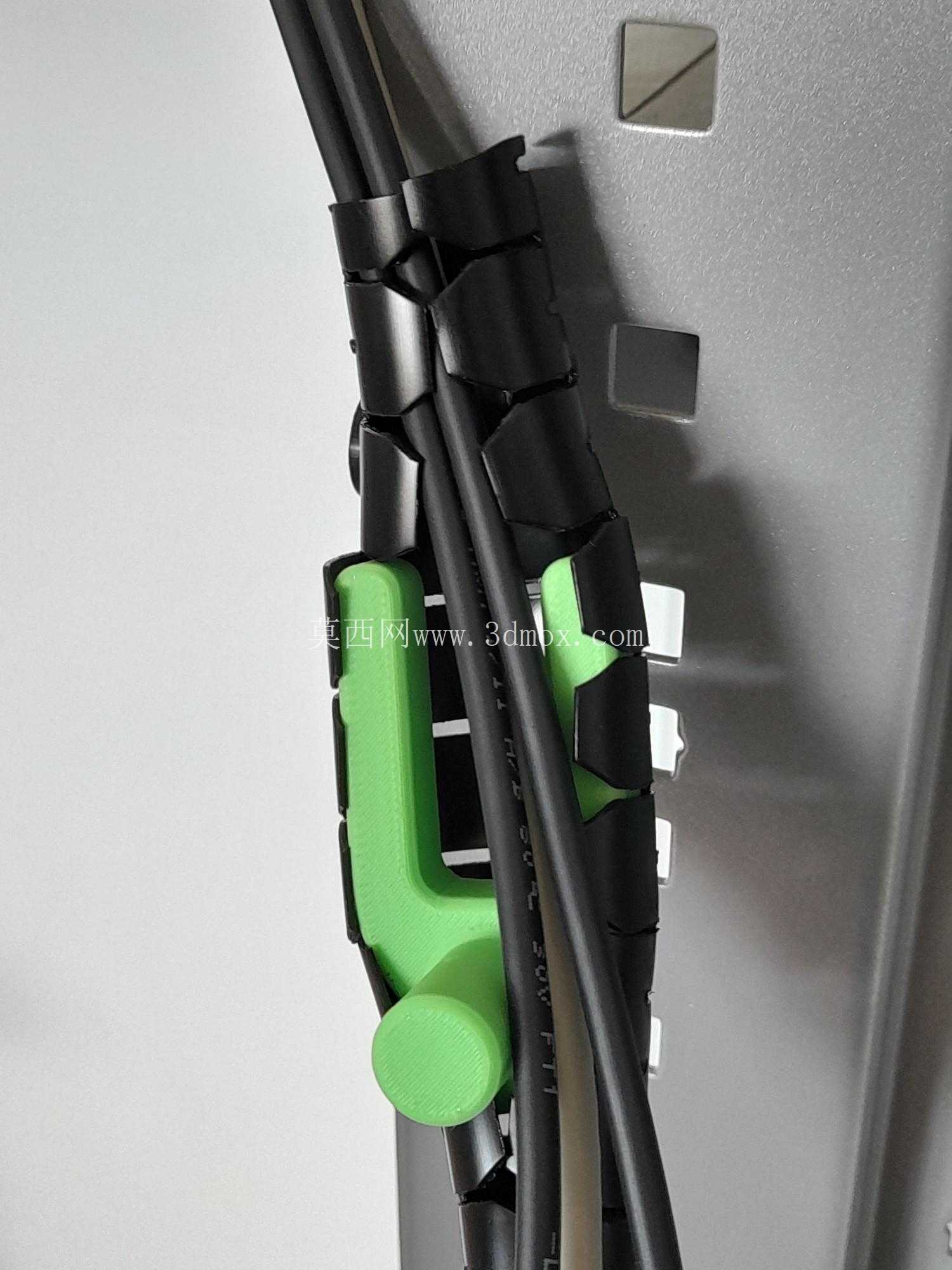

实际现场使用中，这款工具可以将单根电缆穿管的作业时间缩短60%以上，尤其是批量布线作业时，操作人员不需要反复调整套管开口位置，一次卡装即可完成整段套管的穿入作业，对称版本可以同时从两侧将套管包裹在电缆外侧，穿管完成后套管闭合紧密，不会出现局部开口外露的问题，成品线束的规整度远高于手动穿管的效果。针对不同线径的组合电缆，工具的导向弧面做了大圆角过渡，不会卡滞电缆的接头、凸起部位，穿管过程顺滑无卡顿，即使是带屏蔽层的粗电缆，也可以顺利推送进入套管内部。
