通讯转接头线缆压接固定注塑模具

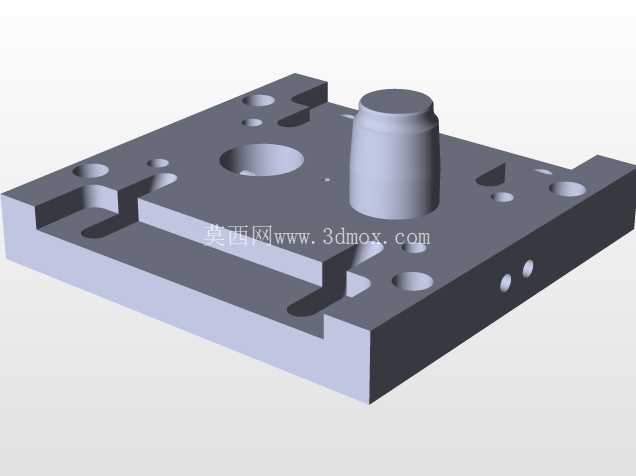

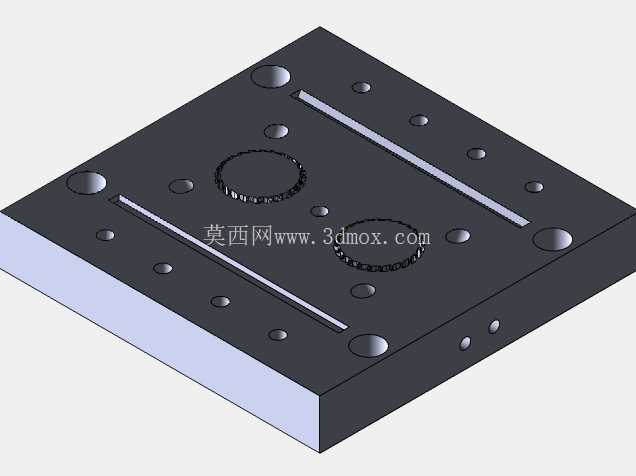

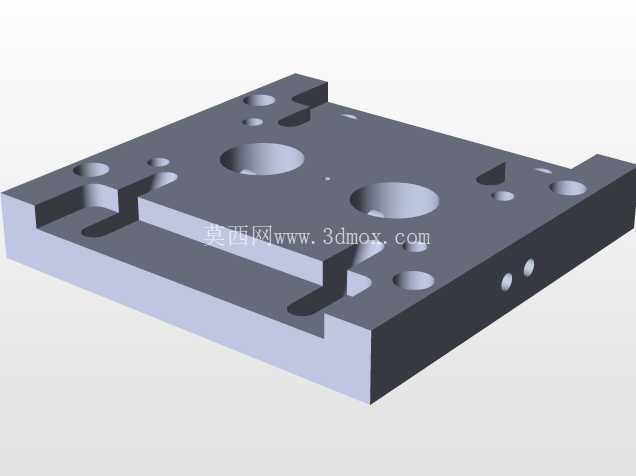

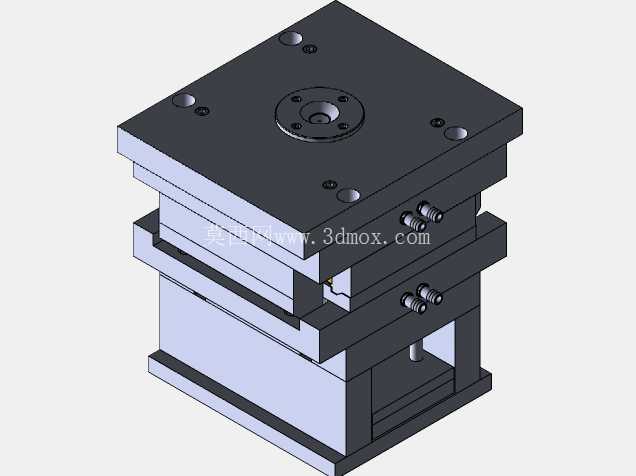

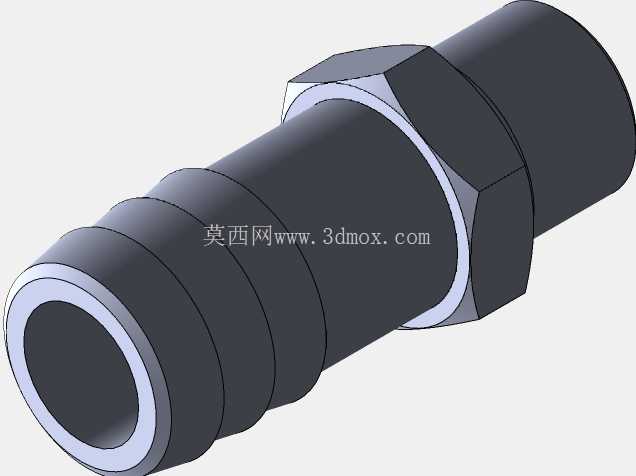

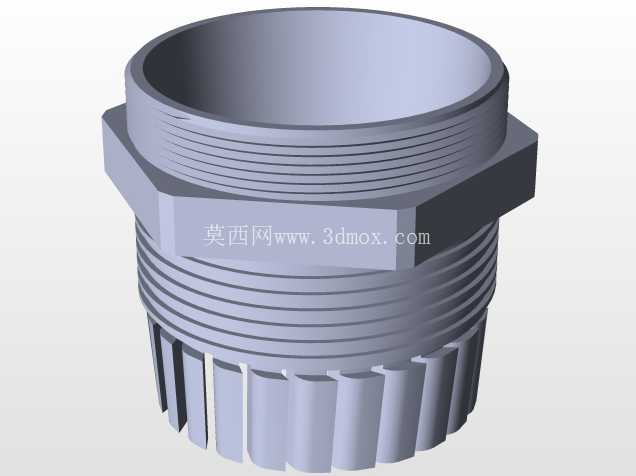

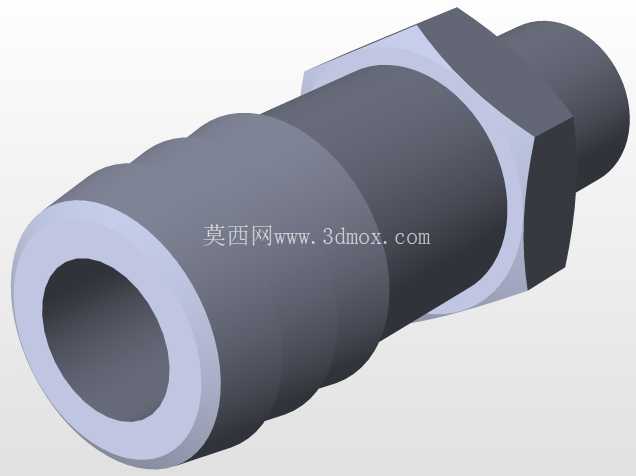

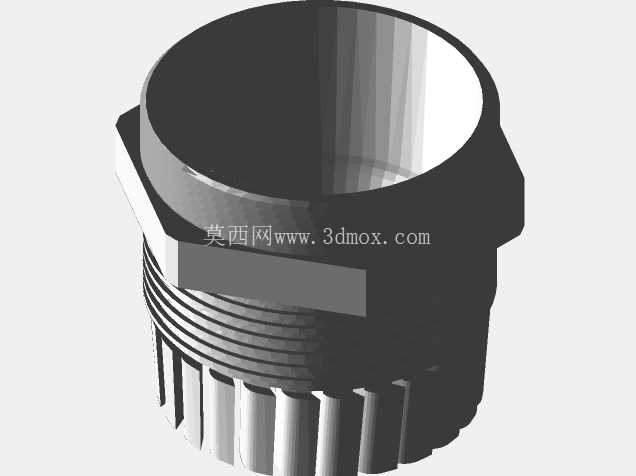

　　这套模具的核心应用场景是通讯线缆配套转接头的批量注塑生产，针对通讯布线施工、终端设备连接场景里，转接头与线缆衔接处易松脱、密封防护不足的痛点，直接在模具内完成转接头基体注塑的同时，实现线缆的固定与压接包裹，省去后续单独压接、点胶固定的工序，适配小规格通讯信号转接头、电源转接插件的量产需求，在通讯配件加工车间的卧式注塑机上即可配套安装使用。从结构设计逻辑来看，模架采用标准两板模简化结构，上下模座的安装孔位完全适配常规120吨级卧式注塑机的哥林柱间距与定位圈尺寸，定位圈设置在上模座中心位置，与注塑机射嘴的同轴度公差控制在0.02mm以内，避免射胶偏移产生披锋。

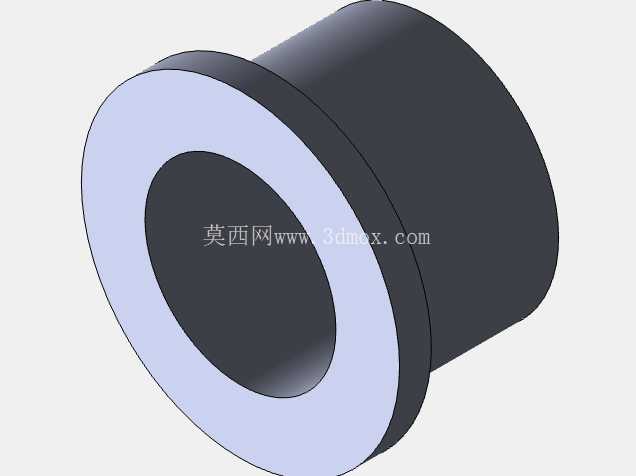

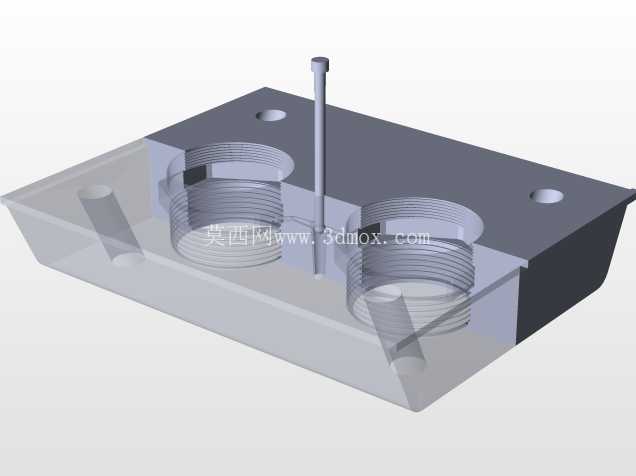

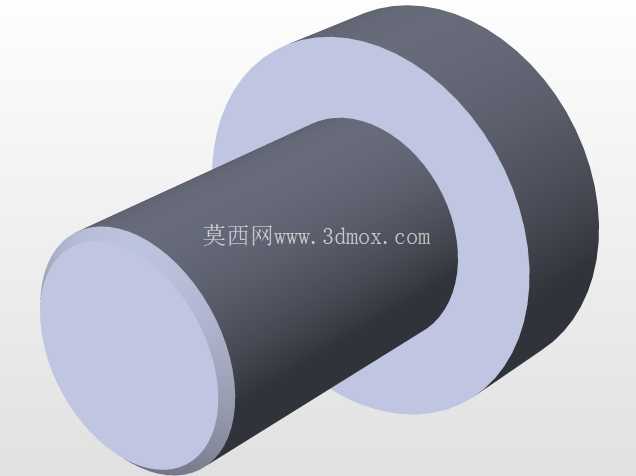

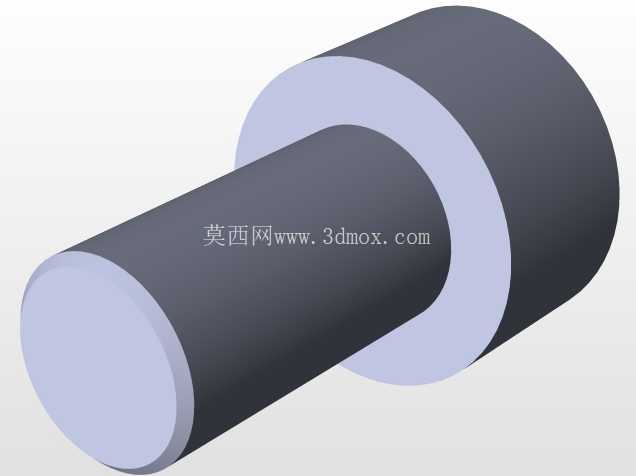

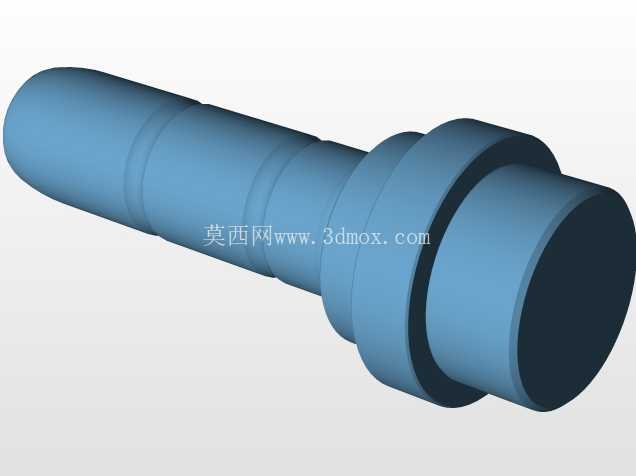

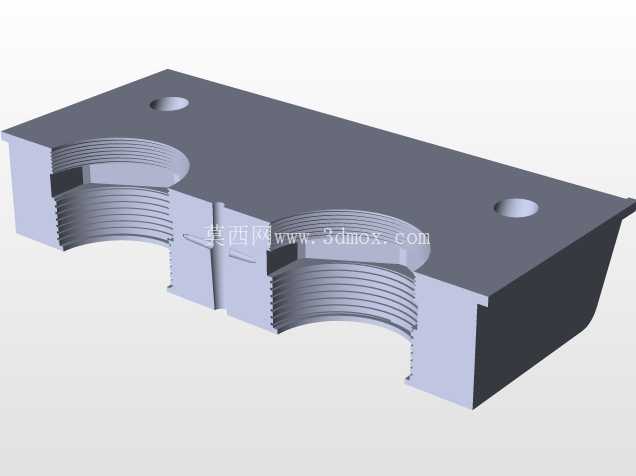

　　上下模的合模导向依靠四角布置的导柱导套完成，导套采用带油槽的铜衬结构，长期合模生产时的磨损量更小，能保证型腔的对位精度，避免转接头塑件出现错边、壁厚不均的问题。冷却水路采用分层布置的方式，上模型腔、下模型芯以及侧抽结构区域都单独设置了循环水路，水路直径8mm，距离型腔壁的距离保持在12-15mm区间，既保证冷却效率，又避免距离过近导致型腔壁出现应力开裂，生产时可以根据原料熔融温度调整冷却水流量，将成型周期控制在25秒以内，适配批量生产的节拍要求。针对线缆压接固定的功能需求，模具在下模位置设置了可更换的线缆定位镶件，镶件上开有与线缆外径匹配的半圆定位槽，合模时上下镶件抱紧线缆外皮，注塑时熔融的塑胶原料会填充到线缆定位槽前端的环形凹槽内，冷却后形成倒扣结构，牢牢卡住线缆外皮，同时转接头内部的插针定位槽会精准固定预装的金属插针，塑胶包裹插针尾部与线缆线芯的压接位置，既实现导电部位的绝缘防护，又能承受100N以上的线缆拉脱力，满足通讯布线时的拉扯受力要求。

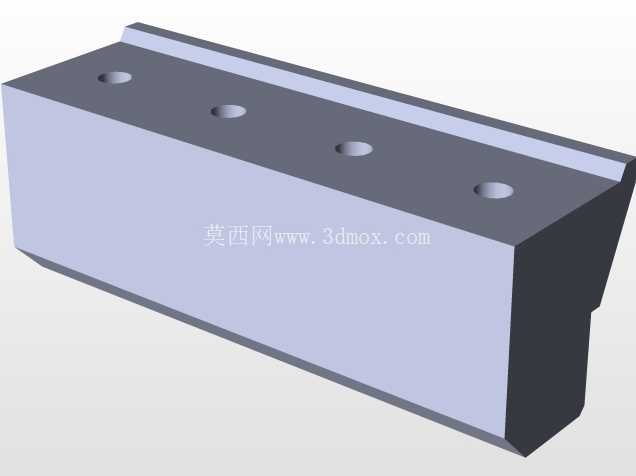

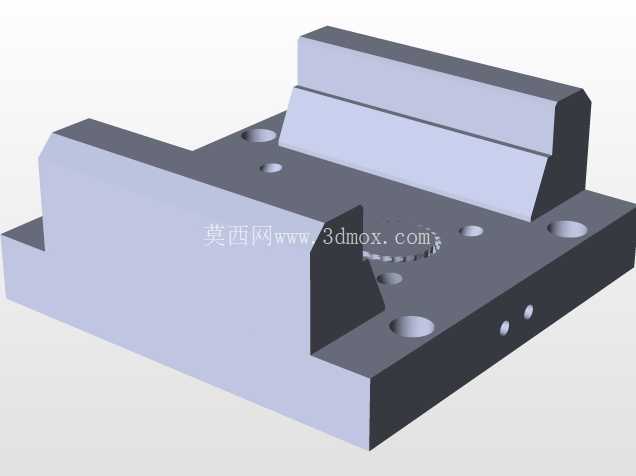

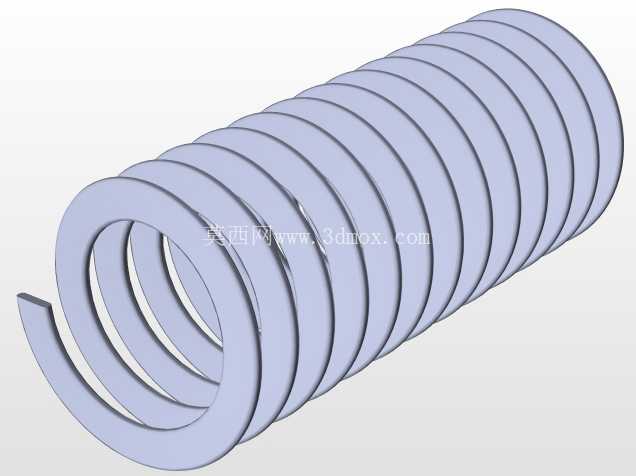

　　模具的侧抽结构采用斜导柱驱动的滑块结构，用来成型转接头侧面的卡扣位，滑块的锁紧依靠模套上的锁紧斜面，射胶时不会因为模腔压力出现滑块后退，保证卡扣尺寸的一致性，滑块的行程设置为15mm，完全脱出塑件倒扣位置后才会顶出，避免顶出时刮伤塑件表面。顶出系统采用顶针+顶板结合的方式，转接头的平面位置采用直径6mm的圆顶针均匀布置，线缆包裹的环形位置采用环形顶套，顶出时受力均匀，不会顶穿塑件或者导致塑件变形，顶针的固定端设置在顶针板上，回程依靠复位杆配合弹簧完成，合模前顶针板完全复位，避免压模型芯。

　　从安装边界来看，整套模具的闭合高度为286mm，最大开模行程需要达到200mm才能满足塑件取出和线缆安放的操作空间，上模座的安装孔采用跨距160mm的M12螺栓孔，下模座采用跨距200mm的M14螺栓孔，适配市面上多数中小型卧式注塑机的安装尺寸，不需要额外修改模板即可上机使用。在实际生产调试时，需要注意线缆预装的位置精度，将剥好线芯的线缆插入下模的定位槽内，线芯与预装插针压接后放入型腔定位槽，合模后即可射胶成型，成型后的转接头不需要额外进行压接紧固工序，塑胶层直接完成线缆的固定与绝缘防护，产品的一致性更好，相比传统的转接头组装工艺，生产效率提升40%以上，同时线缆拉脱力的稳定性更高，适合通讯配件厂的批量连续生产。模具的易损件比如线缆定位镶件、顶针、导套都采用标准件规格，磨损后可以快速更换，减少停机维护时间，型腔部分采用预硬钢材质，表面抛光至Ra0.8，成型后的塑件表面无明显划痕、缩痕，不需要额外进行表面处理即可满足外观要求。
