准双曲面齿轮减速传动装置结构设计

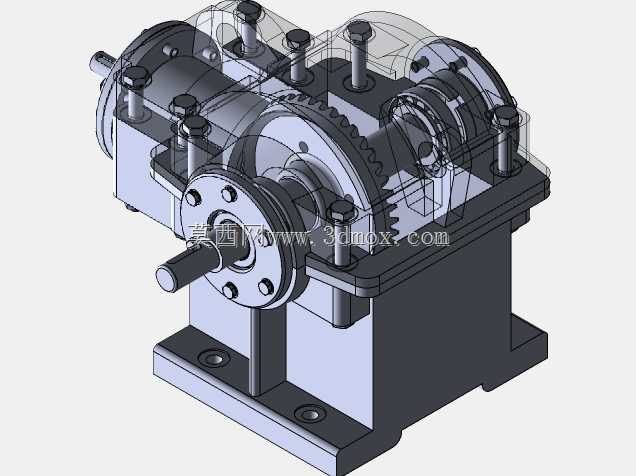

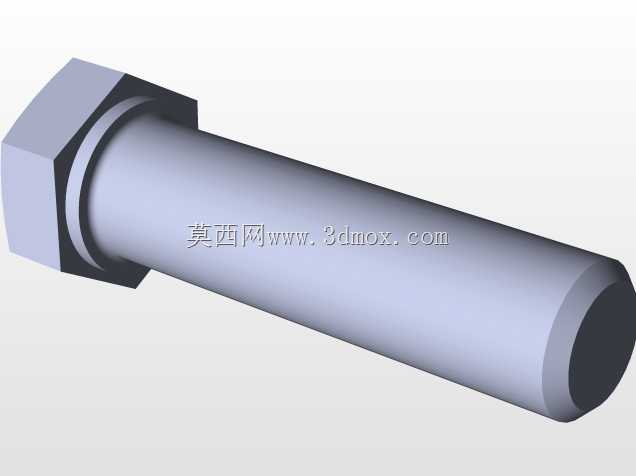

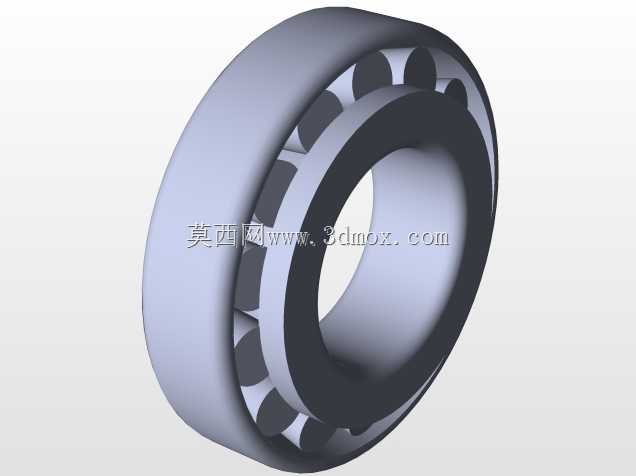

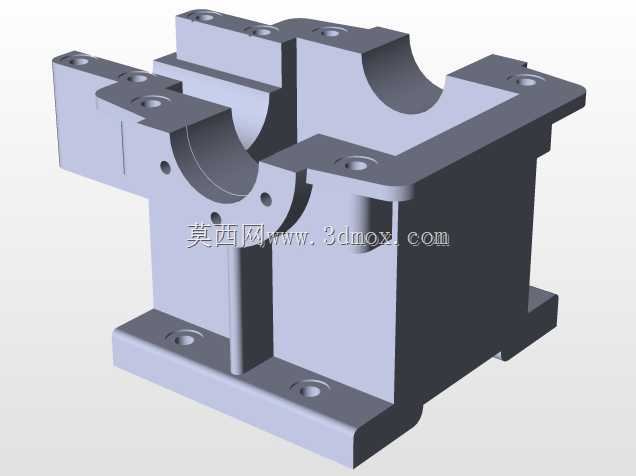

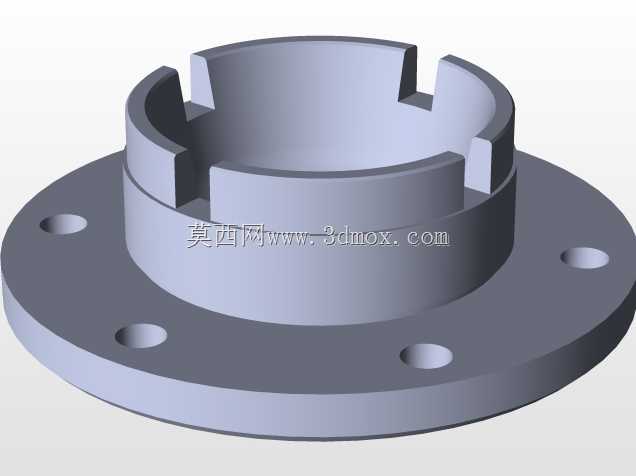

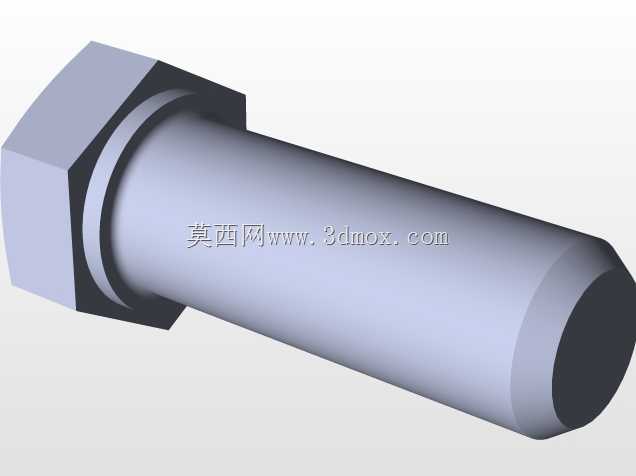

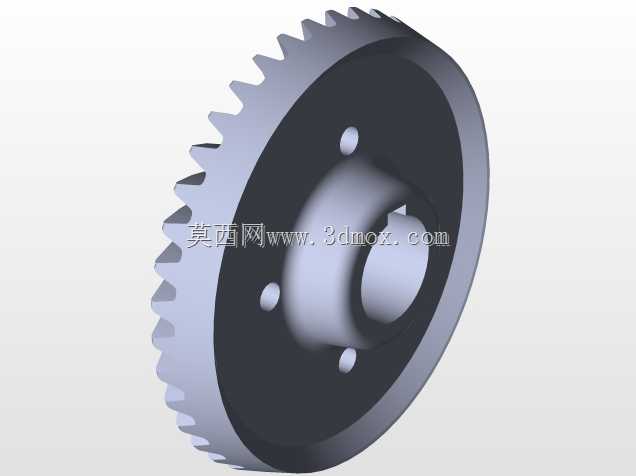

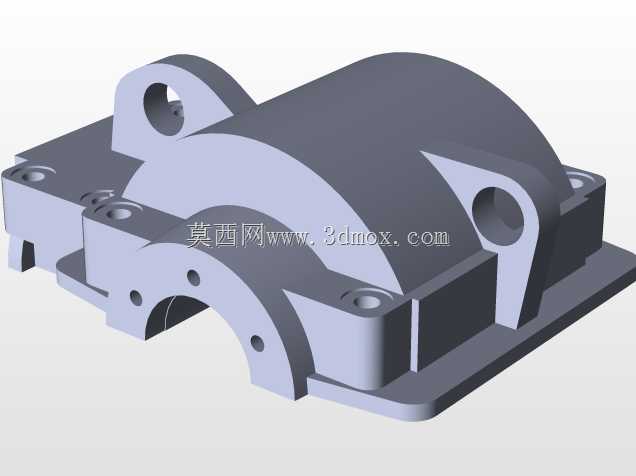

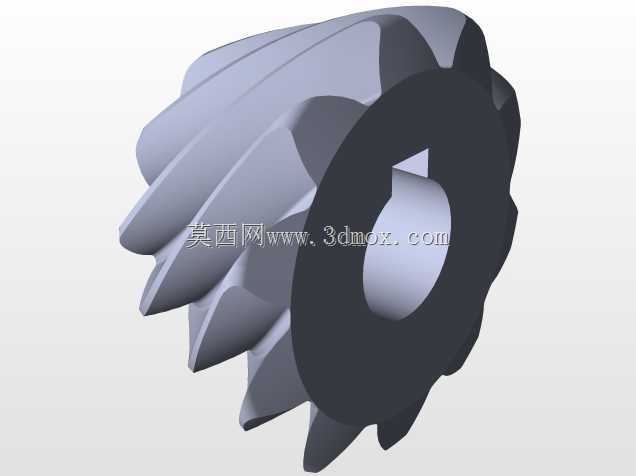

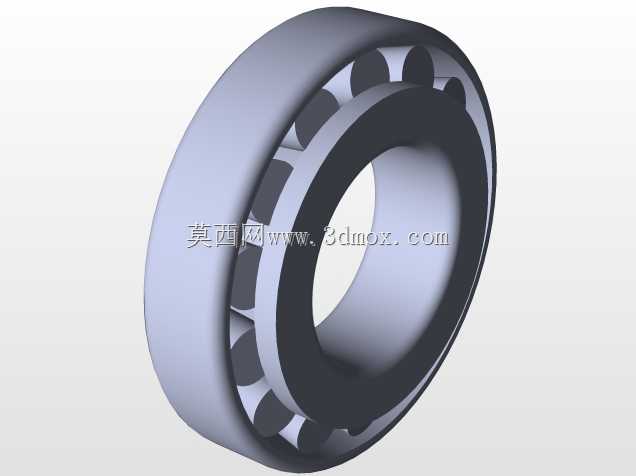

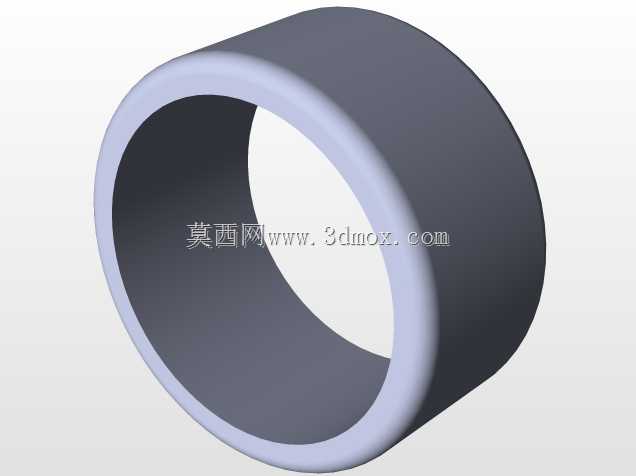

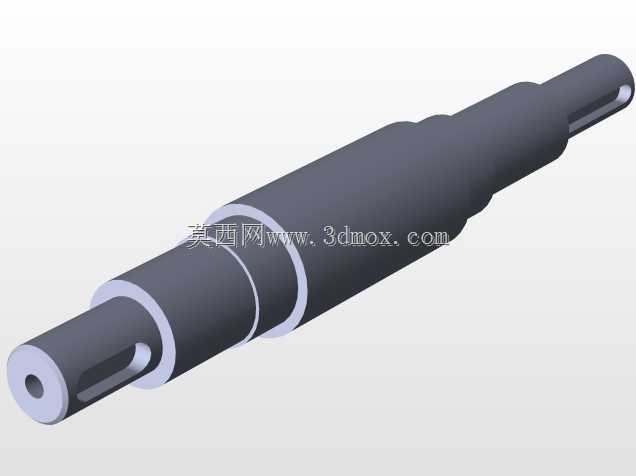

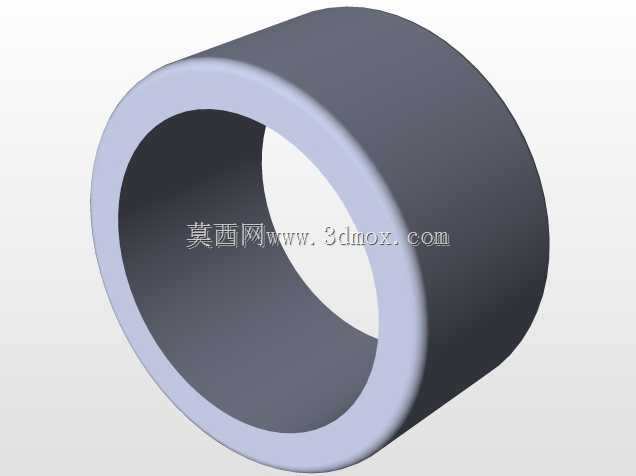

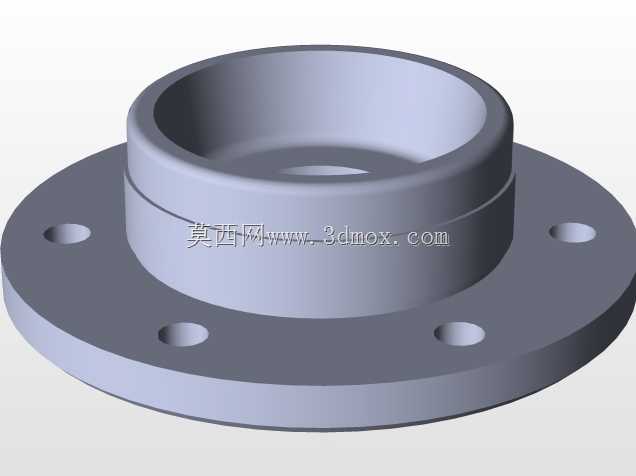

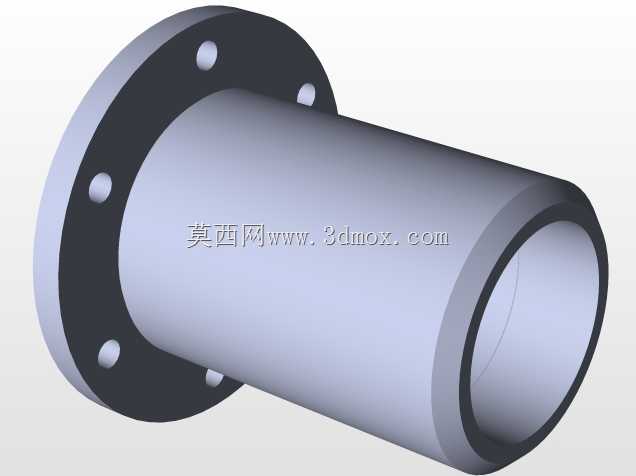

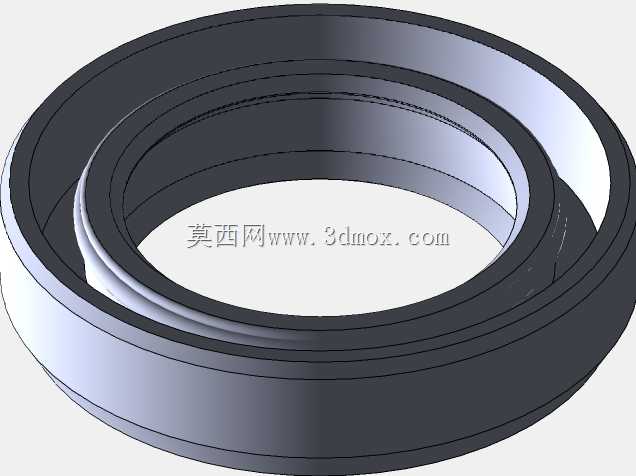

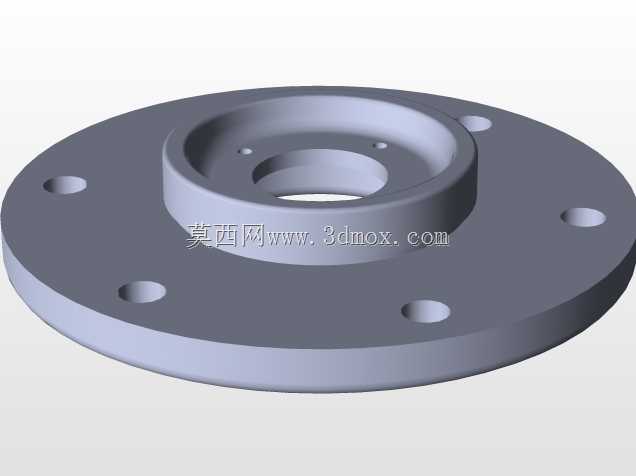

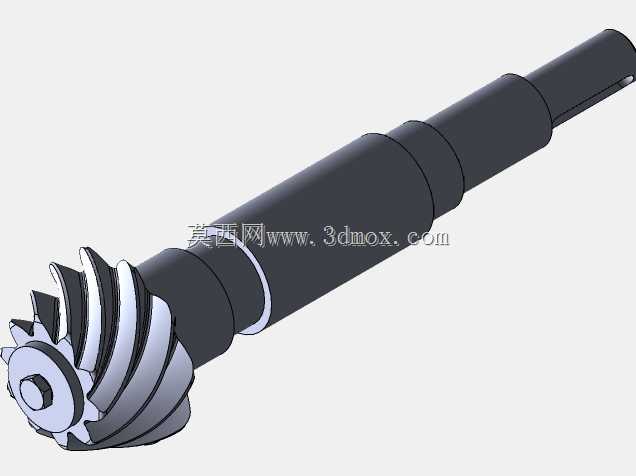

这款准双曲面齿轮传动的减速装置，在重载传动场景里的适配性很强，不同于常规圆柱齿轮减速结构，准双曲面齿轮的轴线偏置设计，能在相同传动比下获得更小的结构体积，同时啮合重合度更高，传动过程的冲击载荷更小，运行平稳性优于普通直齿或斜齿圆柱齿轮减速结构。从实际应用场景来看，这类减速装置常配套在输送线驱动端、中小型工程机械的行走机构、轻工设备的动力传输单元中，既可以匹配伺服电机做精密传动，也能适配普通异步电机满足常规动力减速需求。设计过程中优先考虑了安装边界的通用性，箱体底部采用带安装孔的一体式铸造型底座，安装孔的孔距预留了通用配套的调节余量，不需要额外加工转接板就能直接固定在常规型材机架或者设备安装平台上，输入输出轴的轴伸长度、键槽尺寸都参考了通用传动件的配套标准，能直接对接联轴器、链轮、带轮等常用传动零件，不需要额外定制转接零件。箱体采用剖分式结构设计，上下箱的结合面做了精密铣削加工，装配时不需要额外加密封垫就能保证结合面的密封性能，避免齿轮润滑油渗漏，同时剖分式结构也方便后期检修时直接打开上箱，检查齿轮啮合磨损情况、更换润滑脂，不需要完全拆解整个箱体的外部连接。齿轮副的设计上，准双曲面齿轮的啮合齿面做了修形处理，能抵消装配过程中微小的同轴度、位置度误差带来的啮合偏载，避免局部齿面应力集中导致的早期点蚀失效，轴承选型上输入输出端都采用圆锥滚子轴承配对安装，既能承受齿轮传动带来的径向载荷，也能抵消准双曲面齿轮啮合时产生的轴向力，保证轴系运行的刚性。箱体外部的轴承端盖采用嵌入式结构，端盖上预留了油封安装槽，能有效阻挡外部粉尘、切削液进入箱体内部，同时防止内部润滑油泄漏，顶部的透气塞设计可以平衡箱体内外气压，避免长时间运行后箱体内温度升高、气压增大导致的密封件渗漏问题。从安装尺寸来看，整个装置的重心落在底座安装面的中心区域，高速运转时的整机振动量更小，输入轴与输出轴的垂直偏置布局，能灵活适配不同方向的动力接入需求，在安装空间局促的设备上，可以根据走线、走管的方向调整输入输出的朝向，不需要额外改动设备的整体布局。
