手机面板注塑成型模具结构设计

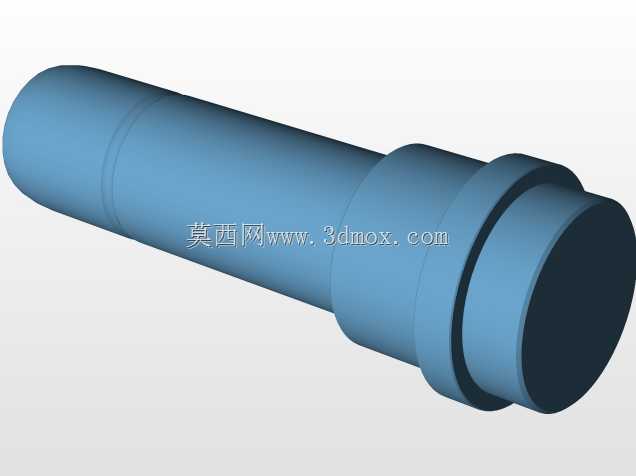

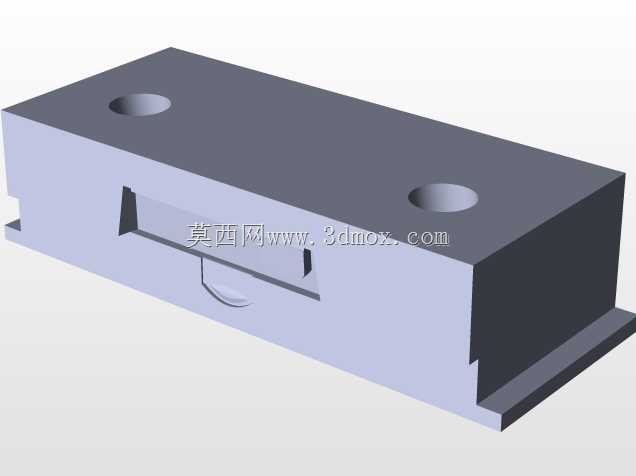

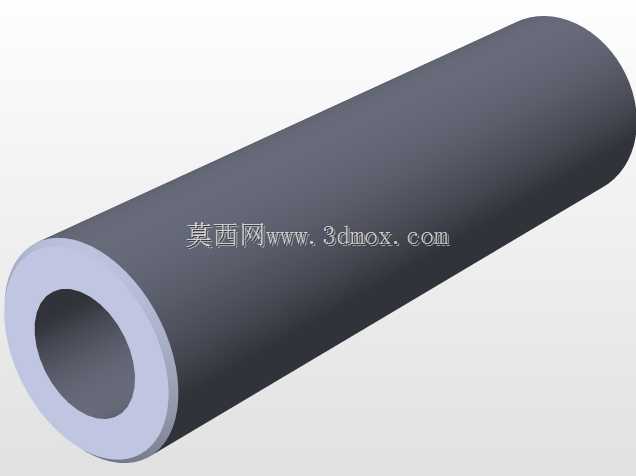

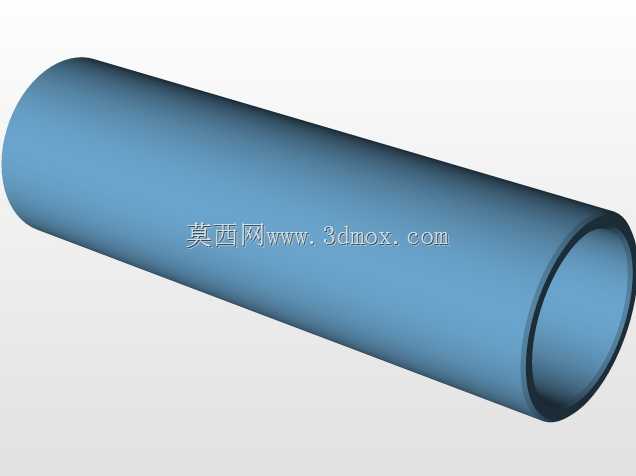

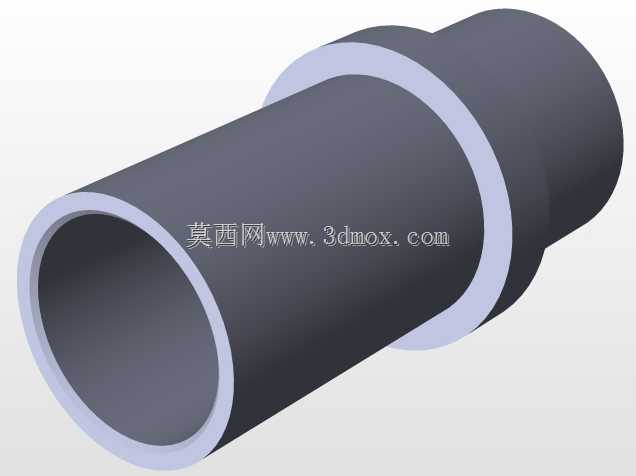

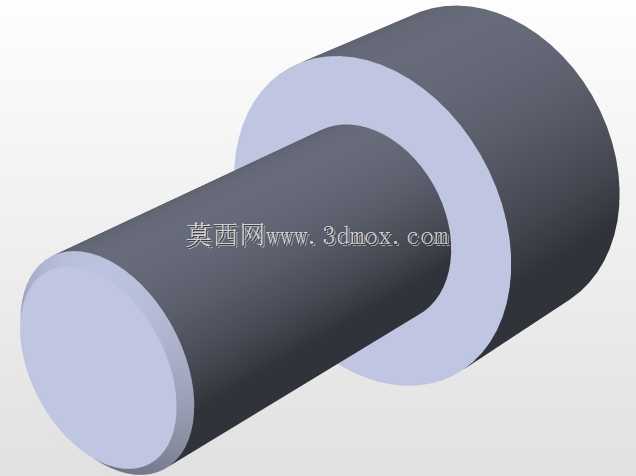

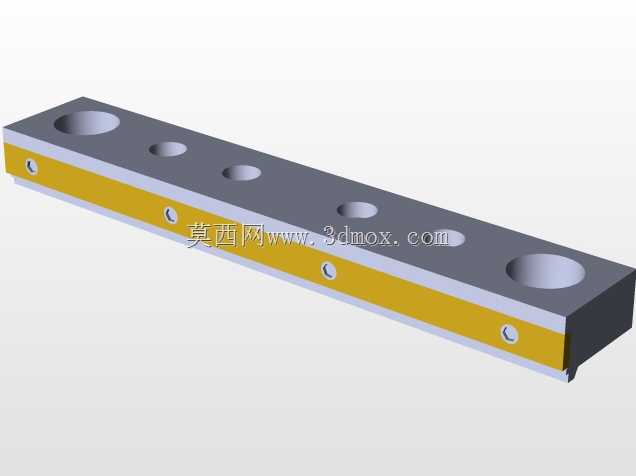

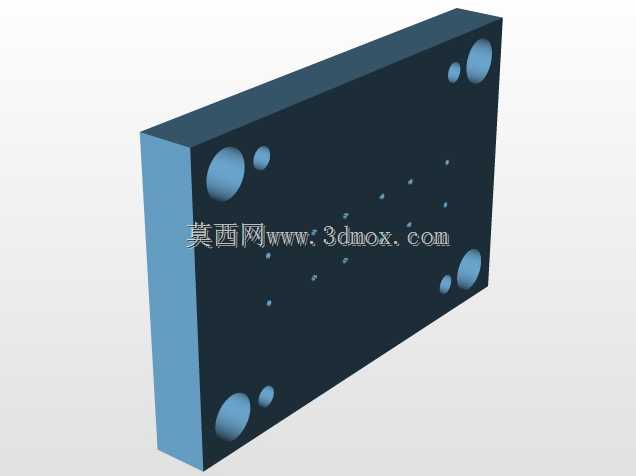

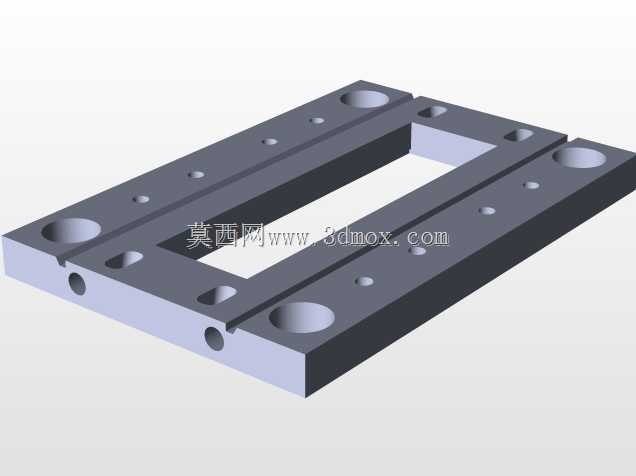

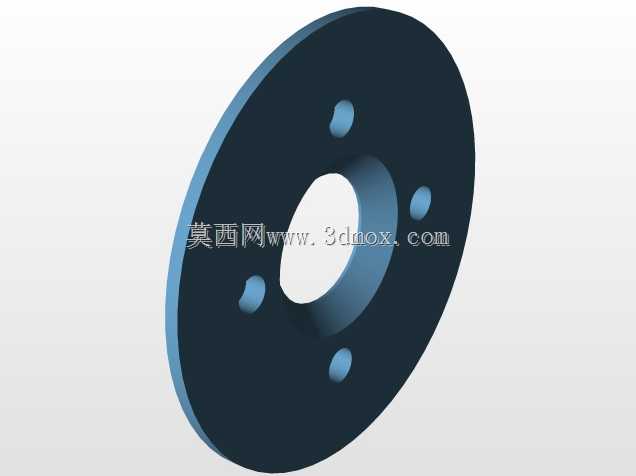

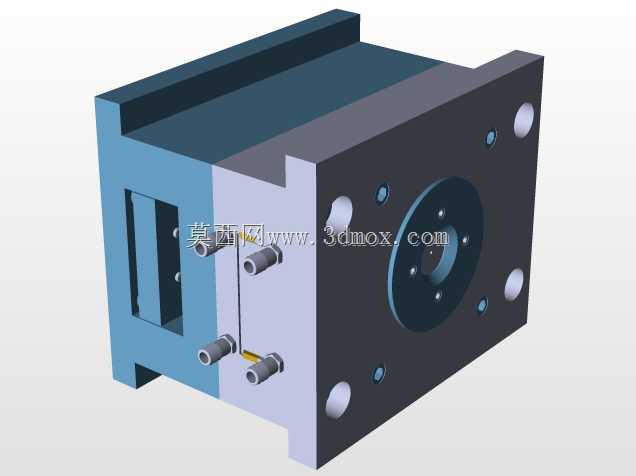

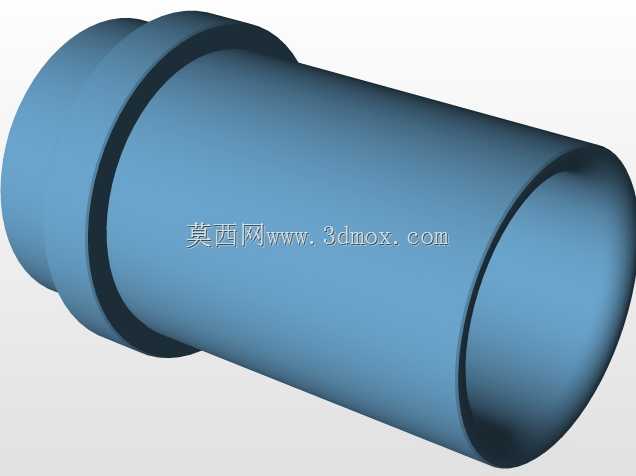

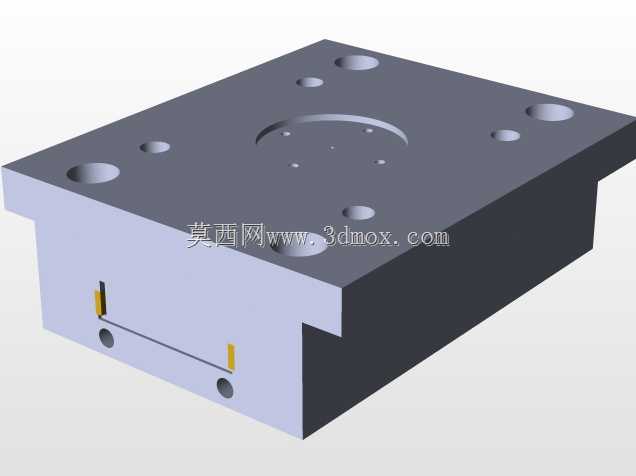

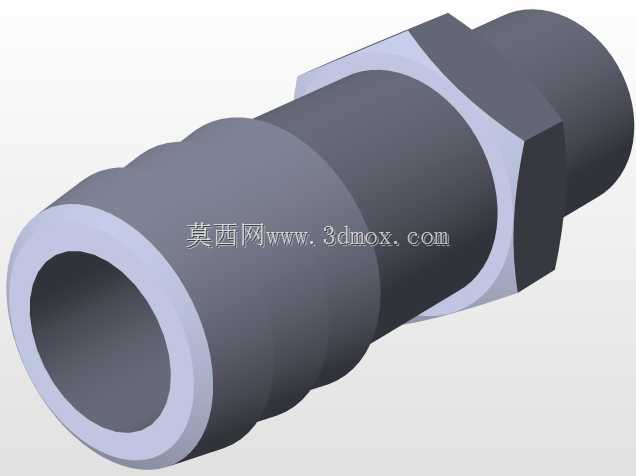

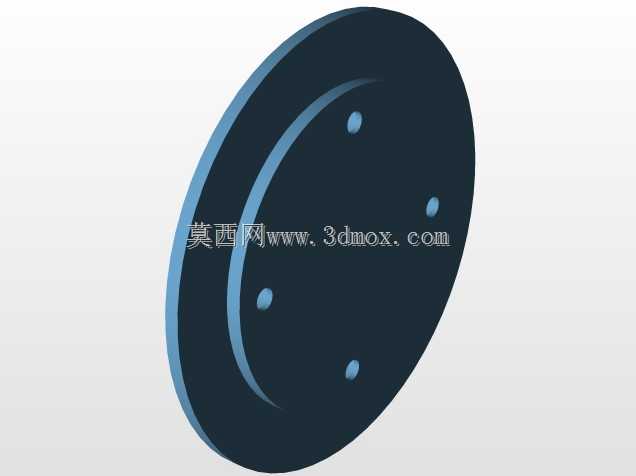

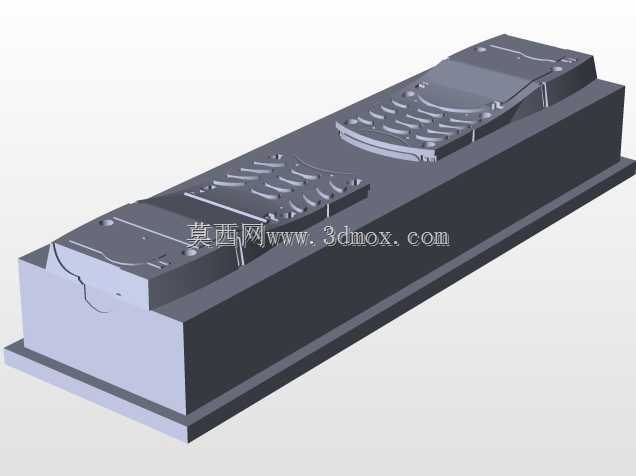

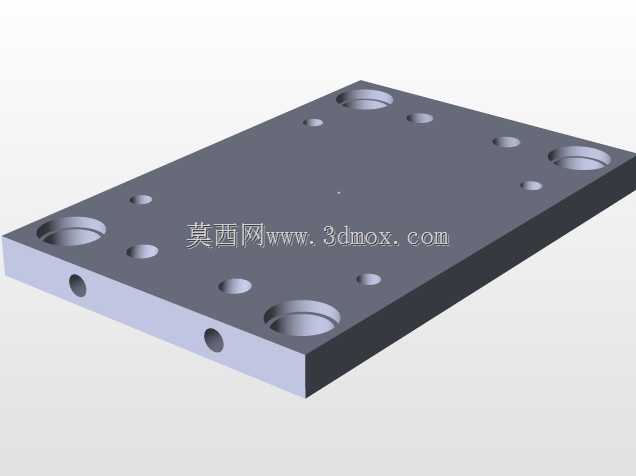

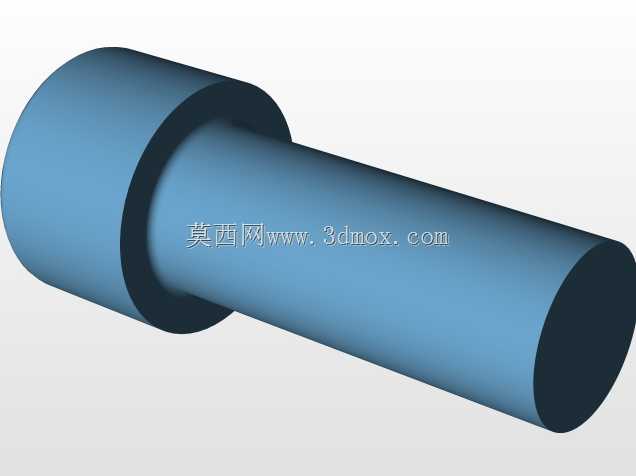

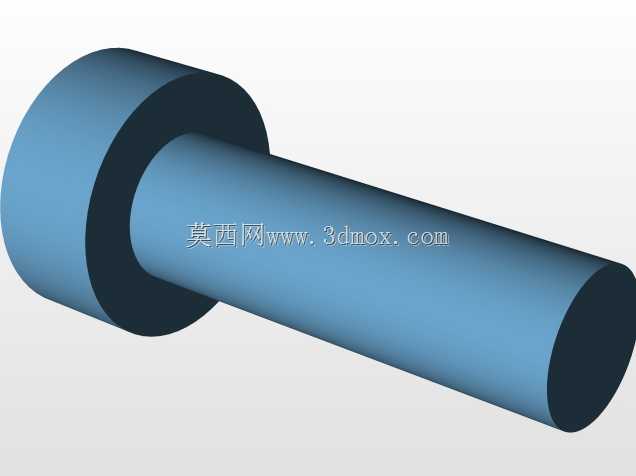

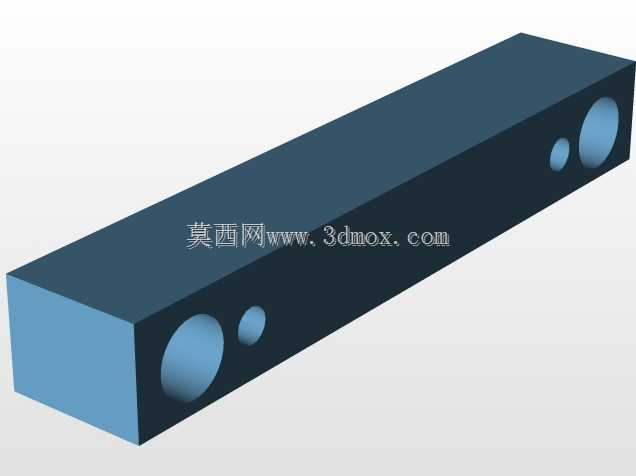

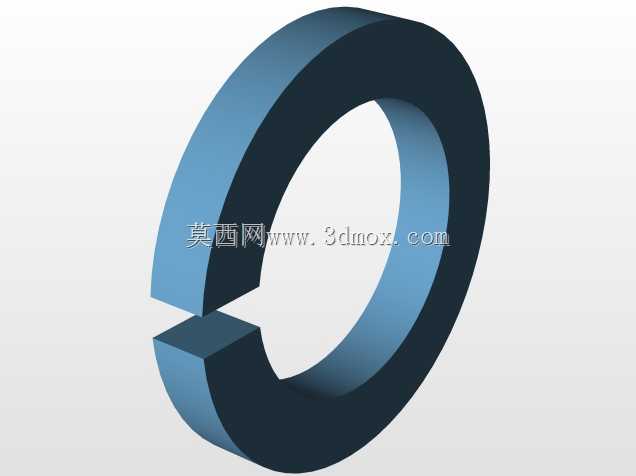

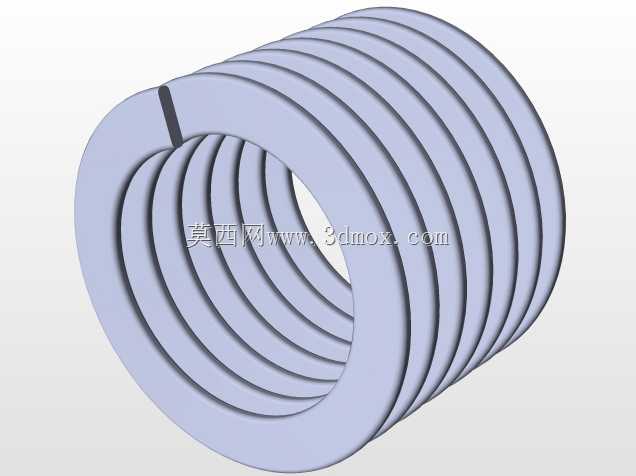

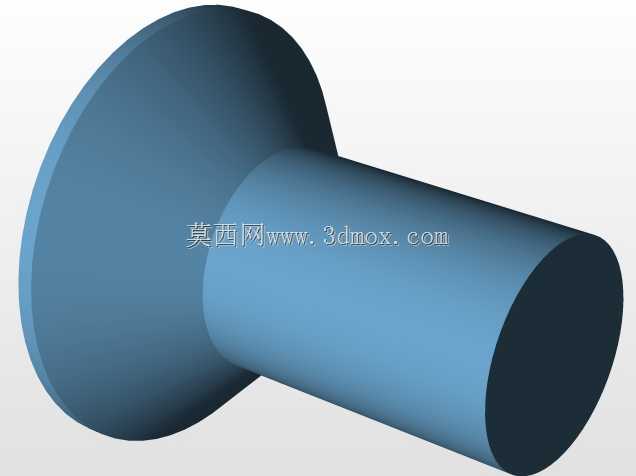

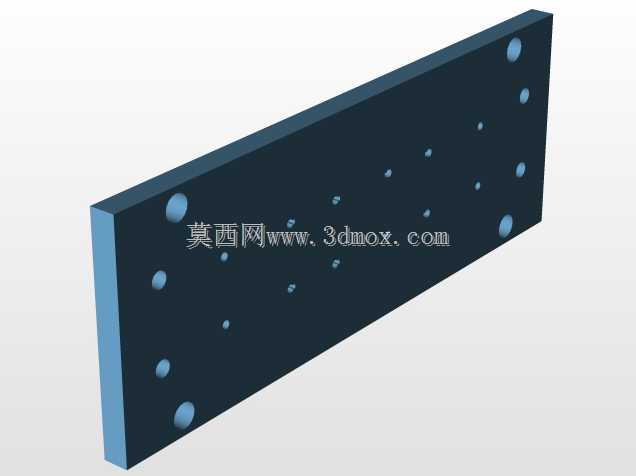

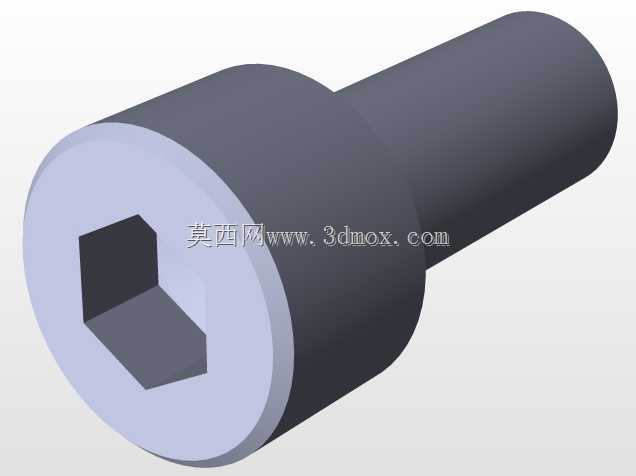

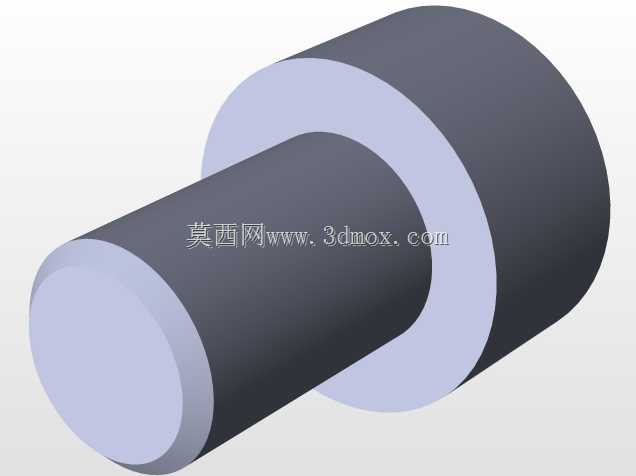

这套模具针对消费电子领域手机面板类薄壁塑胶件的量产需求开发，适配卧式注塑机安装使用，核心用于成型带细微安装卡扣、表面平整度要求高的手机外观面板部件，在3C电子制造的塑胶件生产环节承担核心成型功能。从结构布局来看，模具采用两板模标准模架搭配侧抽芯机构，分型面沿面板零件的最大轮廓线设置，避免成型后产生披锋影响后续装配；进胶方式选用侧浇口，开设在面板非外观面的侧边位置，去除浇口后不会在产品可见面留下痕迹，满足消费电子产品的外观质量要求。冷却回路采用随形排布设计，在动定模的成型镶件内部钻设多组平行水路，距离成型面的间距保持均匀，确保注塑过程中型腔各区域温度均衡，减少薄壁件因冷却不均产生的翘曲变形，将成型周期控制在合理区间以适配量产节拍。模具的导向定位依靠四组导柱导套配合，同时在成型区域周边增设精定位锁块，抵消注塑过程中产生的侧向压力，避免长期生产后出现分型面错位导致的产品尺寸超差。侧抽芯机构针对面板侧边的倒扣结构设计，采用斜导柱驱动滑块的结构形式，滑块的行程预留足够安全距离，开模时斜导柱带动滑块完成抽芯动作后，滑块由限位钉精准定位，合模时靠锁紧块承受注塑压力，避免滑块受压力后退产生飞边。安装边界上，模具的整体外形尺寸适配常用吨位卧式注塑机的容模空间，浇口套的球面半径、定位圈尺寸与注塑机射嘴部分的参数匹配，顶出系统采用顶针搭配顶块的组合形式，顶出力分布均匀，避免顶出时薄壁面板出现顶白、变形等缺陷，顶出行程设置满足产品完全脱离动模型芯的要求，不会出现顶出行程不足导致的产品粘模问题。整套结构在设计时充分考虑了加工便利性与后期维护需求，成型镶件采用拆分式设计，易磨损的部位单独做镶件处理，出现损耗时可单独更换，无需更换整套模仁，降低量产过程中的维护成本。
