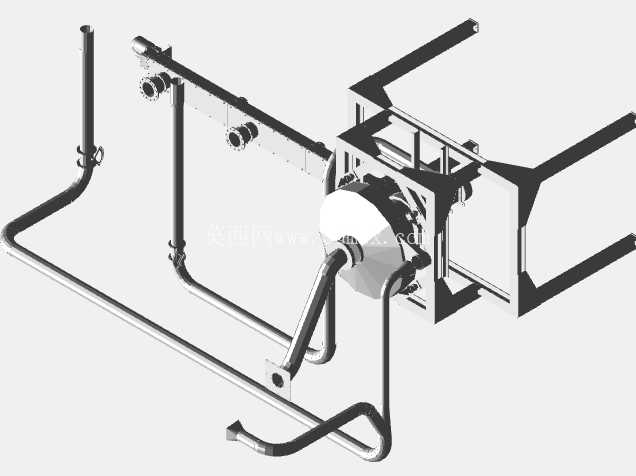

粉状物料灌装筛分除铁集成处理装置

　　在粉体加工生产的车间布局里，这类集成灌装、筛分、除铁功能的处理站，往往布置在原料预处理段与成品包装段的衔接节点，适配食品粉料、化工粉体、矿物细粉等多类粉状物料的在线处理需求，省去多台单机串联带来的场地占用、物料中转损耗问题。从现场安装边界来看，整套装置采用方管焊接机架作为承载主体，机架预留的叉车位缺口刚好适配常规厂区叉车的货叉插入尺寸，无需额外设计吊装点位，日常换产、移位时可直接通过叉车完成整站转运，机架底部的支脚预留了膨胀螺栓安装孔，固定安装时可直接与车间预埋钢板连接，水平调节范围适配±15mm的地面平整度误差，无需额外制作安装基座。

　　装置的管路布局采用硬管与快装弯头结合的方式，进料端管路延伸至机架外侧1.2米位置，可直接对接上游气力输送管道或者螺旋出料口，管路转弯处全部采用大曲率半径弯头，减少粉状物料输送过程中的堵料风险，管路接口全部采用快装卡箍结构，日常拆洗清理时无需动用焊接、切割工具，单人即可完成管路段的拆卸作业。核心功能段的布局遵循物料重力流向设计，上方进料口接入物料后首先进入筛分腔体，筛网采用快装压紧结构，可根据物料粒度要求更换不同目数的筛网，筛分过程中筛体的振动幅度控制在0.8-1.2mm区间，既保证细粉顺利透筛，又避免大振幅带来的粉料溢散问题，筛下物料直接落入下方的灌装工位，筛上的结块、大颗粒杂质则通过侧边的排渣口自动排出，无需人工定期清理筛面。

　　除铁单元布置在筛分腔体与灌装口之间的落料通道内，采用旋转磁棒结构，磁棒表面磁场强度达到12000Gs，物料下落过程中经过旋转的磁棒组，混杂在粉料里的铁屑、焊渣、金属磨屑等磁性杂质会被牢牢吸附在磁棒表面，磁棒旋转到无磁区时杂质自动脱落到集渣盒内，可实现连续作业不停机除铁，避免传统固定磁棒需要定期停机抽棒清理的弊端。灌装工位的定位架刚好适配厂区常用的物料容器尺寸，容器通过叉车放置到定位架上后，灌装口自动对准容器进料中心，灌装过程中筛分后的物料直接落入容器，无需额外的导流机构，当容器装填到设定高度后，可直接通过叉车将满料容器转运至下一道工序，空容器随即补位，整个作业流程可实现半连续化运行。

　　整套装置的结构设计充分考虑了粉体作业的防尘需求，所有腔体连接位置都预留了密封槽，可加装食品级硅胶密封条，避免作业过程中粉料外溢造成的车间粉尘污染，机架侧面预留了除尘接口，可直接对接车间中央除尘系统，在灌装、筛分位置形成微负压，进一步控制粉尘扩散。从建模细节来看，所有管路的走向都避开了机架的承重梁位置，焊接节点全部做了应力释放处理，避免长期振动作业带来的焊缝开裂问题，旋转磁棒的驱动端采用密封轴承结构，防止粉料进入轴承造成卡滞，振动筛的激振器布置在筛体侧下方，减少振动对机架其他部件的影响，整体动平衡经过调校，满负荷运行时机架的振动幅度控制在安全范围内，不会对周边设备造成干扰。
