多板方形卡扣式置物托架结构设计

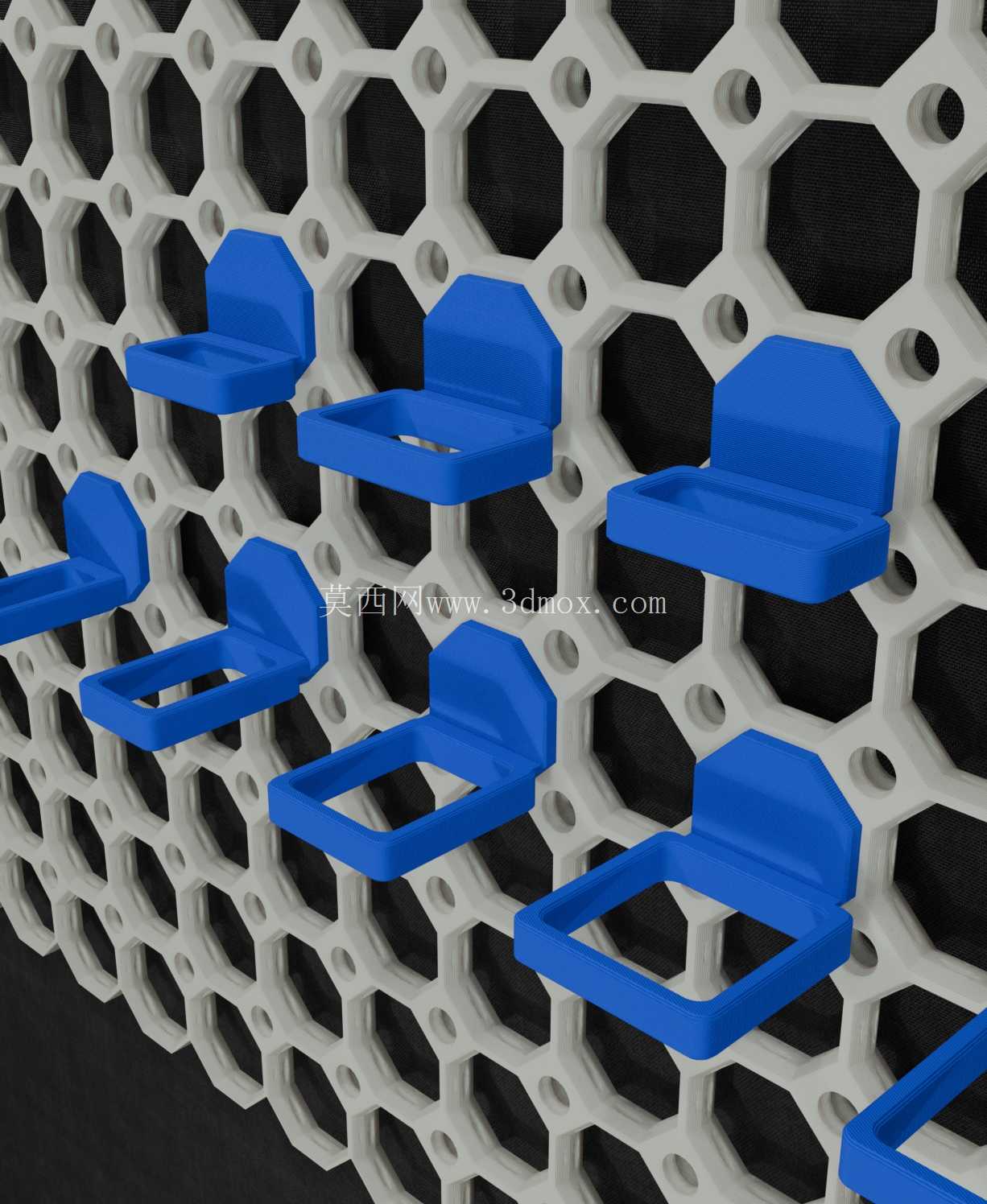

日常车间工位、家用工具墙、电子维修操作台的收纳场景中，多孔洞洞板的适配配件一直是影响收纳效率的核心部件，这款多板方形卡扣支架，正是针对标准化Multiboard蜂窝多孔板系统开发的专用置物承托构件，解决了常规挂架适配性差、承托不稳、尺寸覆盖不全的痛点。从实际使用场景来看，这类支架可直接卡入蜂窝多孔板的对应孔位，无需额外螺丝或粘接固定，拆装调整位置时仅需稍用力即可拔出移位，能够根据收纳物品的尺寸灵活调整排布间距，不管是车间内放置小型量具、维修耗材，还是家用场景收纳手工工具、数码配件，都能快速搭建出分层置物结构，避免工具零散堆放占用操作台面空间。

设计过程中首先考量的是卡扣与孔位的配合精度，支架背部的卡扣结构完全匹配Multiboard系统的六边形孔位尺寸，卡入后卡扣的弹性限位边会自动卡紧孔壁，不会因为放置物品的重量出现滑脱、歪斜的情况，同时卡扣根部做了加厚过渡处理，避免反复拆装导致的应力断裂，延长配件的使用寿命。支架的承托面板做了2.6毫米的均匀壁厚设计，这个厚度既保证了足够的结构强度，放置常规重量的小型工具、零件盒时不会出现弯折变形，又不会因为壁厚过大造成材料浪费，适配3D打印快速制作的需求，打印完成后无需额外打磨处理即可直接使用。

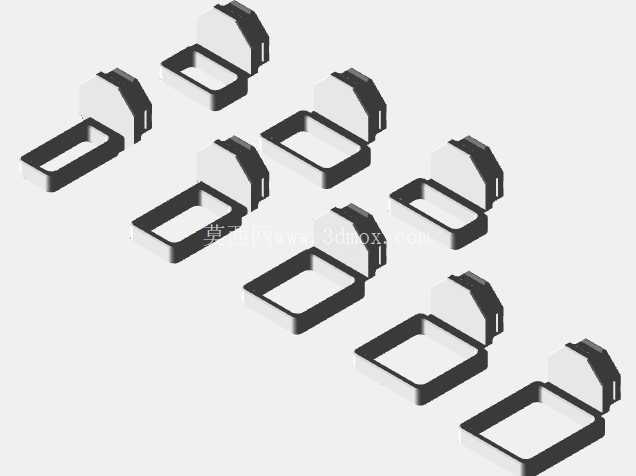

细节处理上，支架所有内角位置都做了2毫米的圆角过渡，一方面是消除3D打印过程中的应力集中点，避免打印件冷却收缩时在尖角位置出现开裂，另一方面也避免使用过程中尖锐内角划伤操作人员或者刮损放置的物品表面。支架的内部承托尺寸覆盖了多个常用规格，包括10x25毫米、15x25毫米、20x25毫米、25x25毫米、25x30毫米、20x10毫米、25x15毫米、25x10毫米，能够适配市面上绝大多数小型零件盒、工具柄、方形耗材的放置需求，不同尺寸的支架可以在同一块洞洞板上混合排布，根据实际收纳物品的大小自由组合，最大化利用洞洞板的墙面空间。

安装边界方面，这款支架仅适配标准孔距的Multiboard蜂窝多孔板，安装时无需在墙面或板件上额外打孔，直接对准孔位按压卡入即可，单颗支架的承托重量可满足常规小型工具的放置需求，若需要放置较重的物品，可并排安装多个支架共同承托，分散单点受力。支架的外轮廓做了切角处理，避免相邻支架安装时出现边角干涉，即使紧密排布也能顺利卡装，不会出现卡位冲突的情况。承托面板的边缘做了微小的上翘挡边，放置物品时能够避免物品因为外力碰撞从支架边缘滑落，提升收纳的稳定性。

从工程实用性角度出发，这类标准化卡扣支架的设计核心是在保证结构强度的前提下，尽可能提升适配性与拆装便利性，不需要额外的紧固件就能实现可靠固定，对于需要频繁调整收纳布局的场景来说，能够大幅节省工位整理的时间，同时统一的尺寸规格也方便批量制作替换，不管是小批量3D打印自制，还是开模批量生产，都能控制较低的制造成本，适合在车间工位改造、家用工具墙搭建、创客空间收纳等场景推广使用。在实际选型使用时，可根据需要放置物品的底面尺寸选择对应内宽的支架型号，安装时确保卡扣完全卡入孔位，听到卡扣卡紧的轻微声响后再放置物品，避免因为安装不到位导致物品掉落，若长期放置较重物品，可定期检查卡扣的磨损情况，出现卡扣松动时及时更换支架即可。
