可3D打印的Dynamixel AX-12A伺服电机复刻结构

在桌面级机器人原型开发、教学实训机器人搭建以及小型仿生机器人调试场景中，Dynamixel AX-12A伺服电机是应用频次极高的关节执行部件，这类集成了减速组、位置反馈与驱动电路的一体式舵机，原本多用于机器人关节的角度控制、扭矩输出，承担机器人肢体动作的精准执行功能。但在项目迭代过程中，很多开发者会遇到原型展示阶段需要保留整机结构外观、却需要拆下真实电机投入下一轮样机调试的矛盾，直接采购新的电机作为展示占位件成本偏高，且闲置的展示件无法复用在功能迭代中，造成不必要的物料浪费。

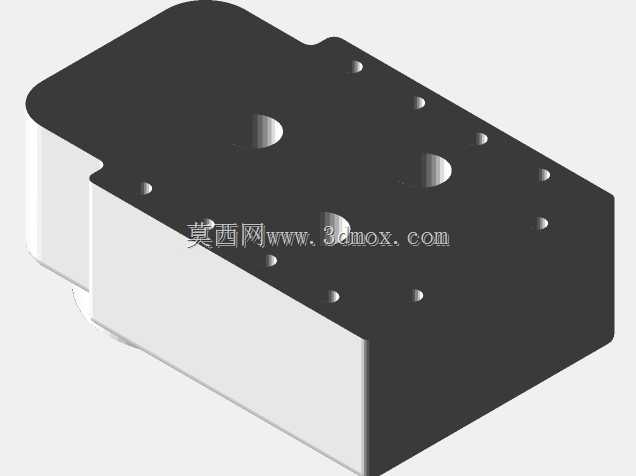

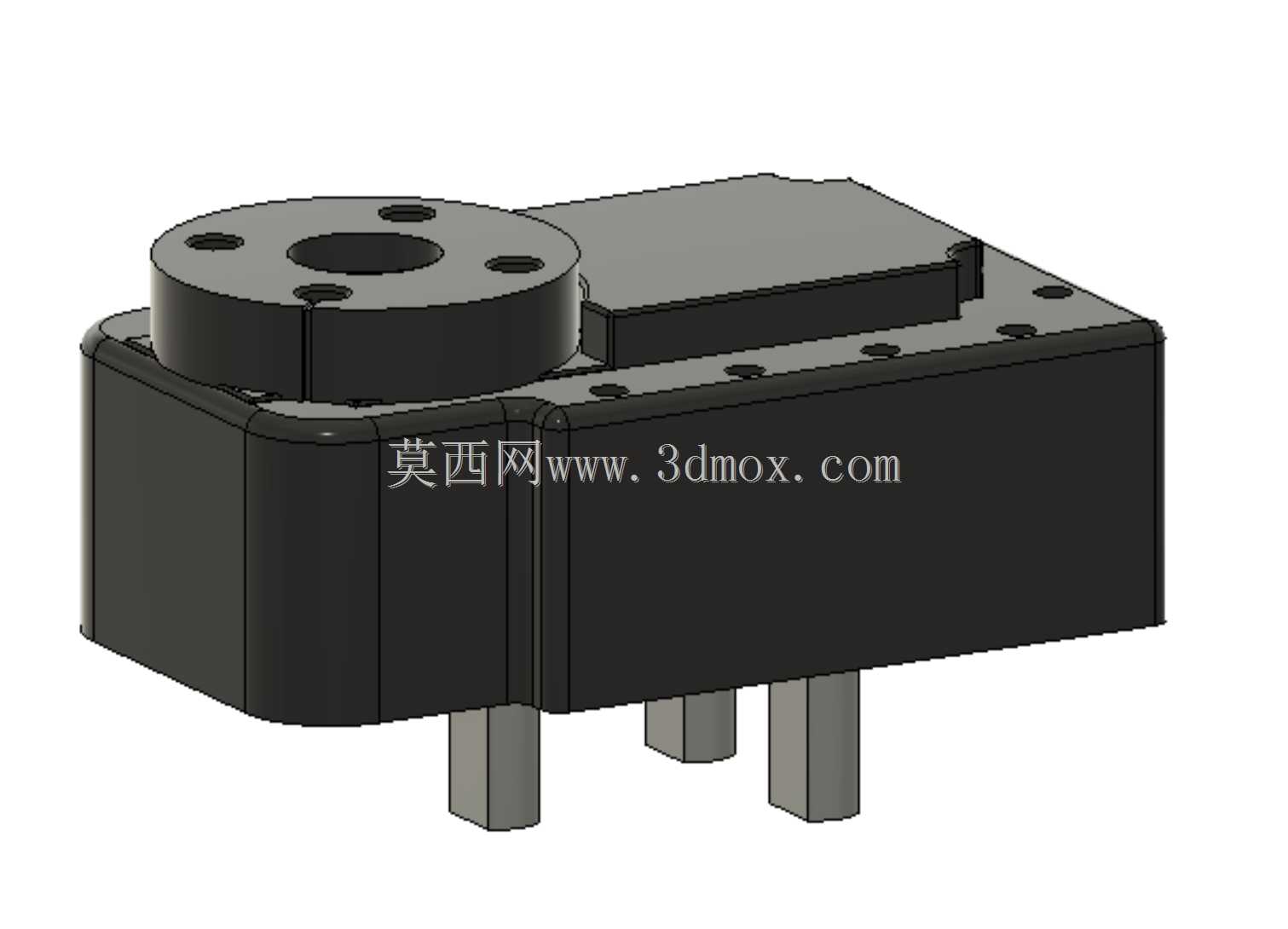

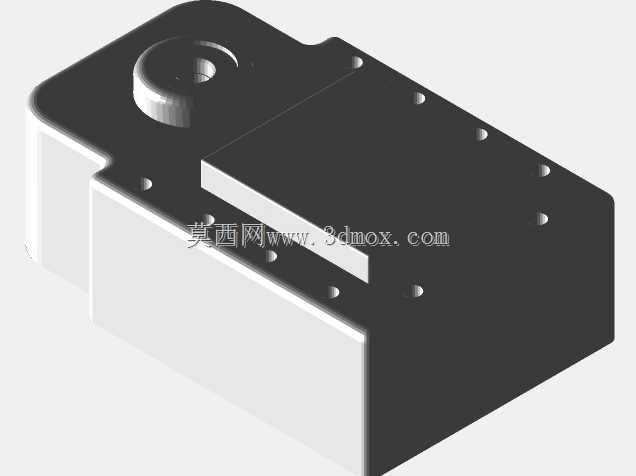

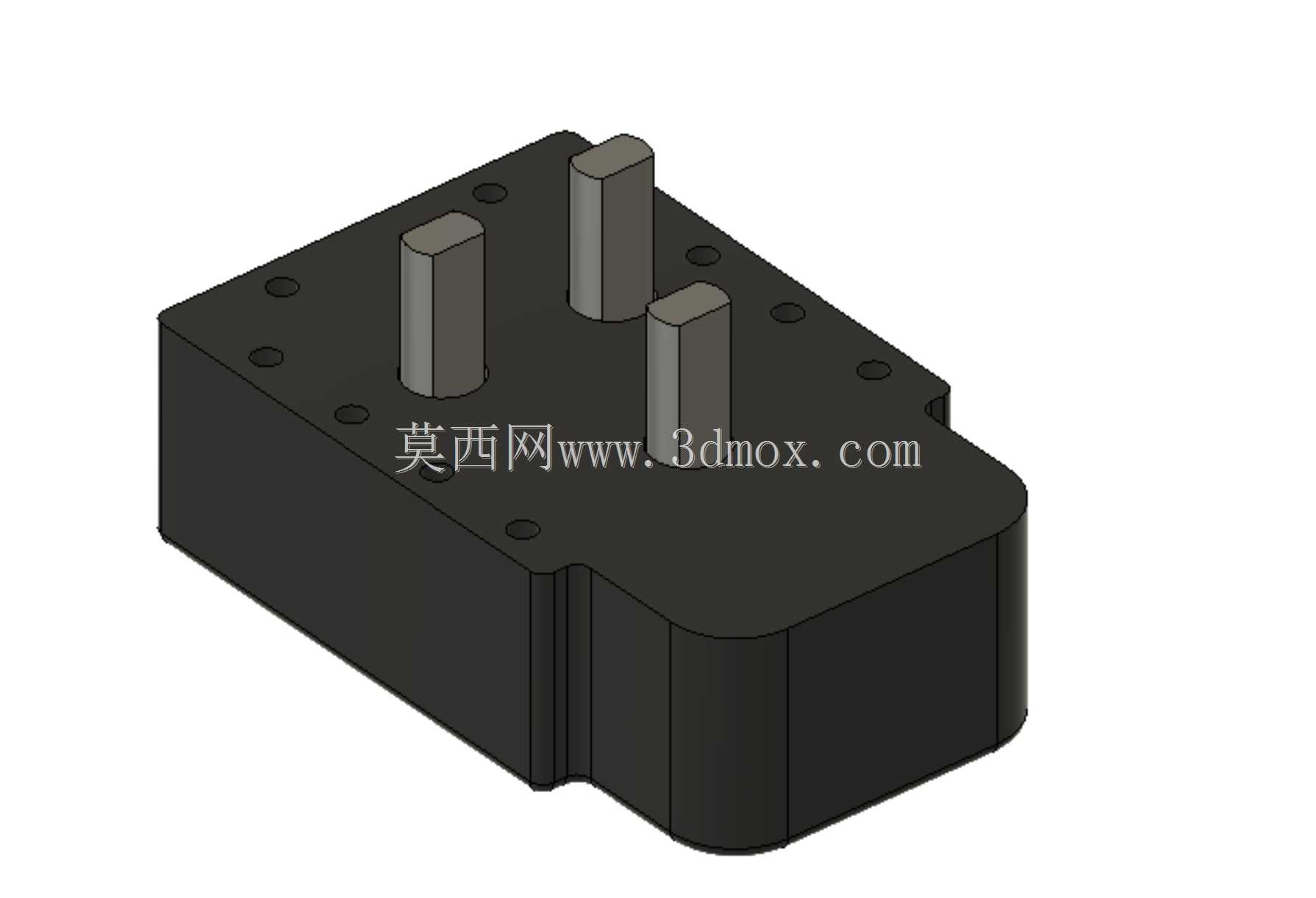

这套可3D打印的伺服电机复刻结构，完全参照原厂AX-12A伺服电机的外形尺寸、安装孔位与接口边界设计，所有安装定位孔的中心距、凸台高度、外壳轮廓公差都控制在FDM3D打印可实现的精度范围内，打印完成后无需二次大规模修整，即可直接匹配原电机对应的支架、舵盘、连杆等配套连接件。设计过程中优先还原了电机外壳的装配逻辑，将原本一体的电机外壳拆分为适合桌面级FDM打印机打印的分件结构，避免大平面打印翘曲，同时保留了原电机侧面的走线槽位置、端部的输出轴安装凸台结构，甚至还原了原电机外壳上的散热凹槽细节，确保打印件装配到机器人展示样机上时，整体外观与搭载真实电机的功能样机完全一致。

从安装边界来看，该复刻结构的整体长宽高尺寸与原厂AX-12A完全一致，长度方向的两端安装孔位间距、侧面固定孔的螺纹规格适配位置、输出轴的中心高度都与真实电机无偏差，不管是用于双足机器人的腿部关节占位、机械臂的臂段连接展示，还是多足机器人的关节结构静态展示，都可以直接替换真实电机安装，不需要调整原有机器人的结构件尺寸。设计时特意简化了内部不必要的结构，仅保留外壳支撑与安装定位结构，既减少了3D打印的材料消耗，也降低了打印难度，普通PLA材料即可完成打印，填充率设置在20%就能满足展示场景的结构强度需求，不会出现安装后变形、孔位错位的问题。

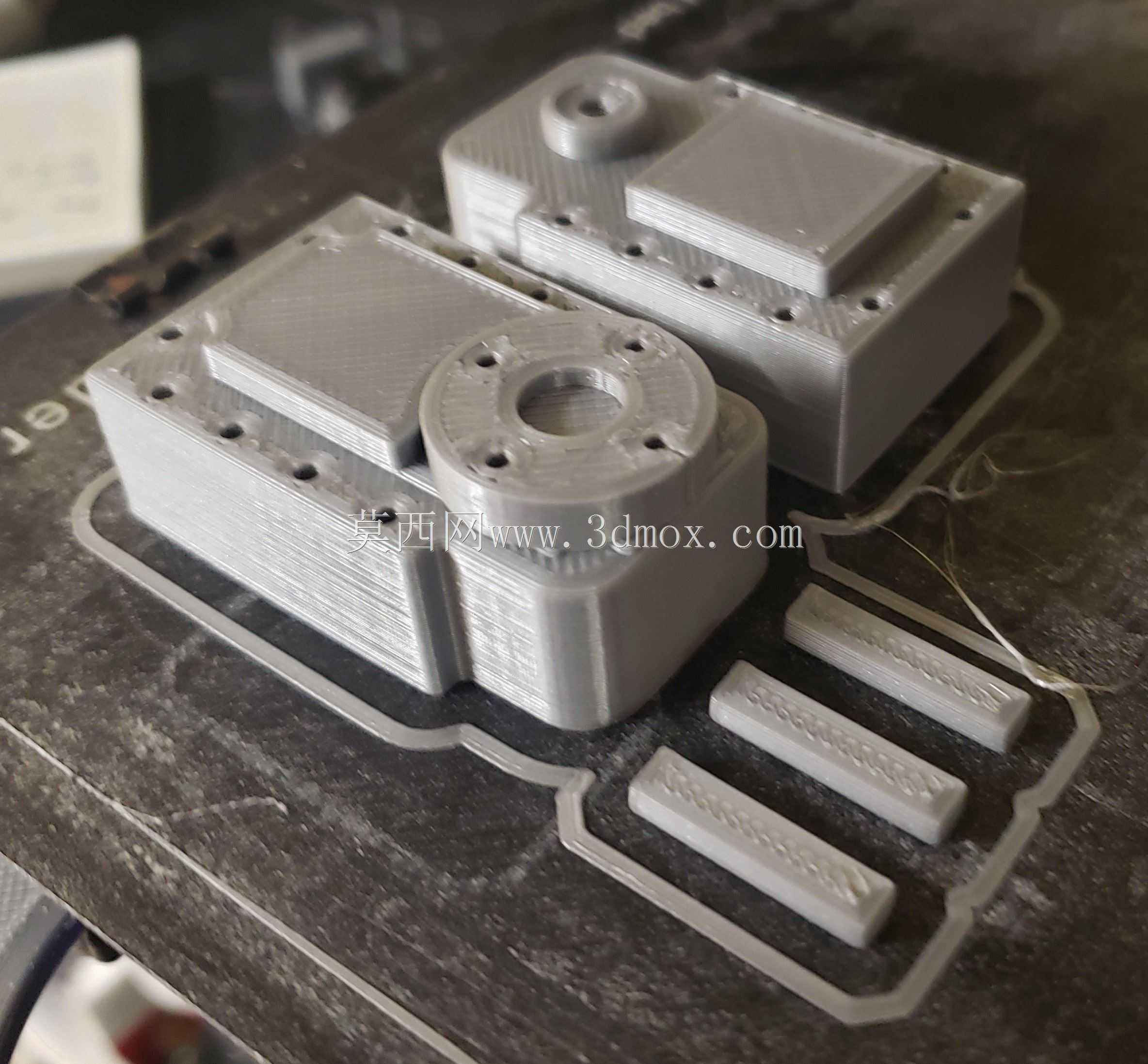

这类打印件除了用于展示样机的占位之外，也可以用于机器人结构教学中的装配练习，让初学者在不接触昂贵真实电机的情况下，熟悉伺服电机的安装方式、连接逻辑，降低实训过程中的物料损耗风险。同时对于需要拍摄机器人产品宣传素材、制作结构展示模型的场景，这类打印复刻件可以完全替代真实电机，避免调试过程中真实电机的磕碰损坏，也不需要额外采购闲置的电机作为展示专用件，大幅降低原型展示阶段的物料成本。结构设计上特意规避了原电机内部的电路、齿轮等精密结构，仅做外部安装结构的1:1还原，不需要支撑即可打印大部分结构，仅在输出轴凸台位置需要添加少量易拆除支撑，打印完成后去除支撑即可直接装配，适配绝大多数入门级桌面3D打印机的加工能力。
