立式安装液压控制阀体三维结构

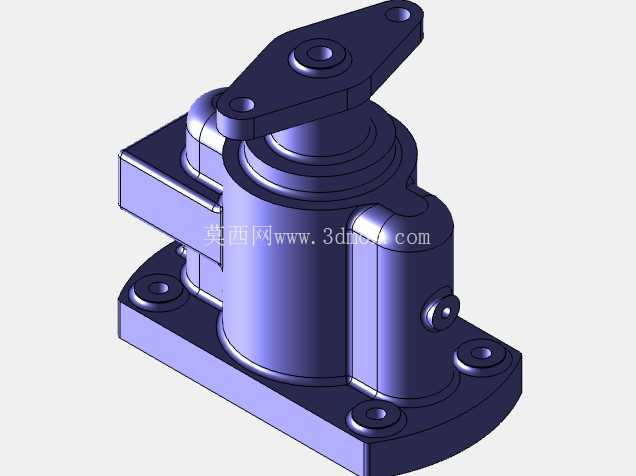

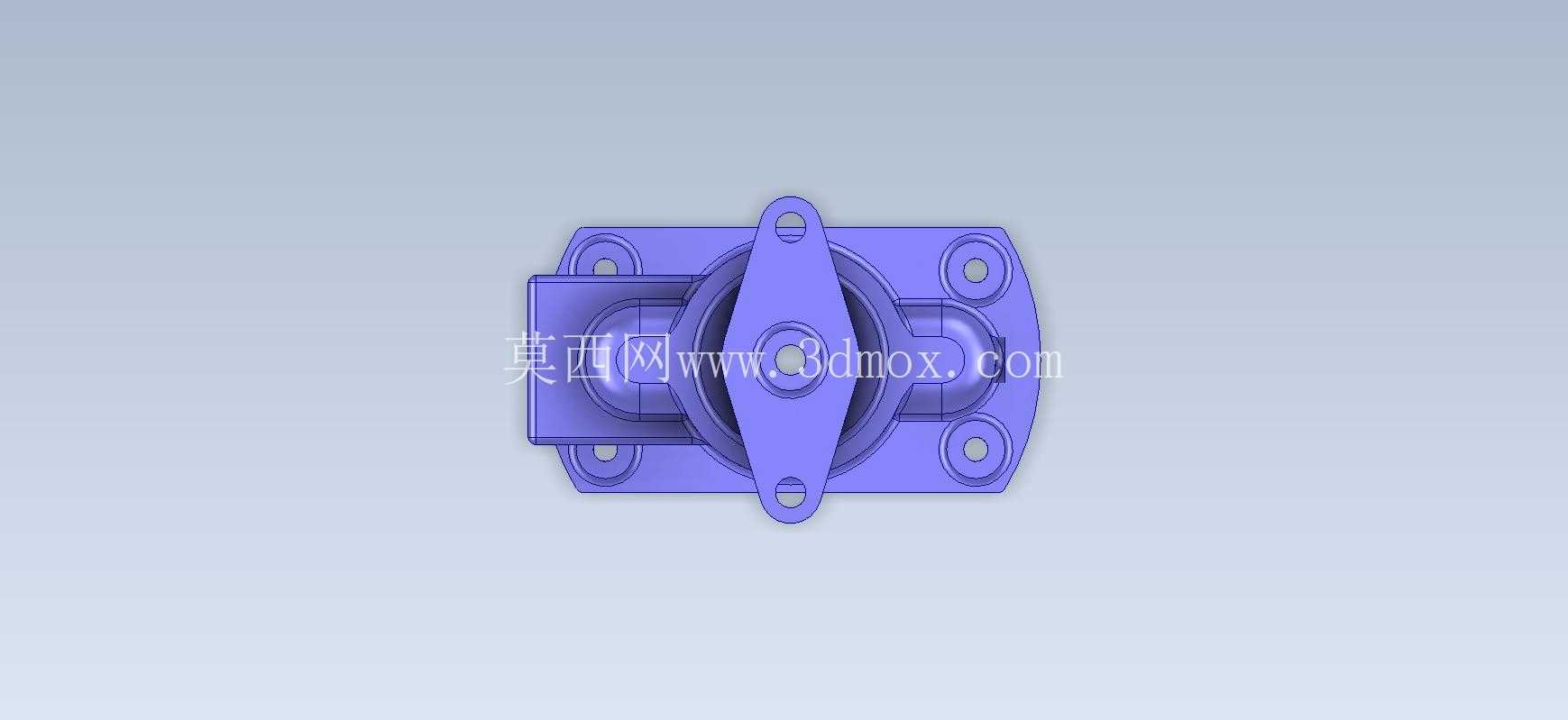

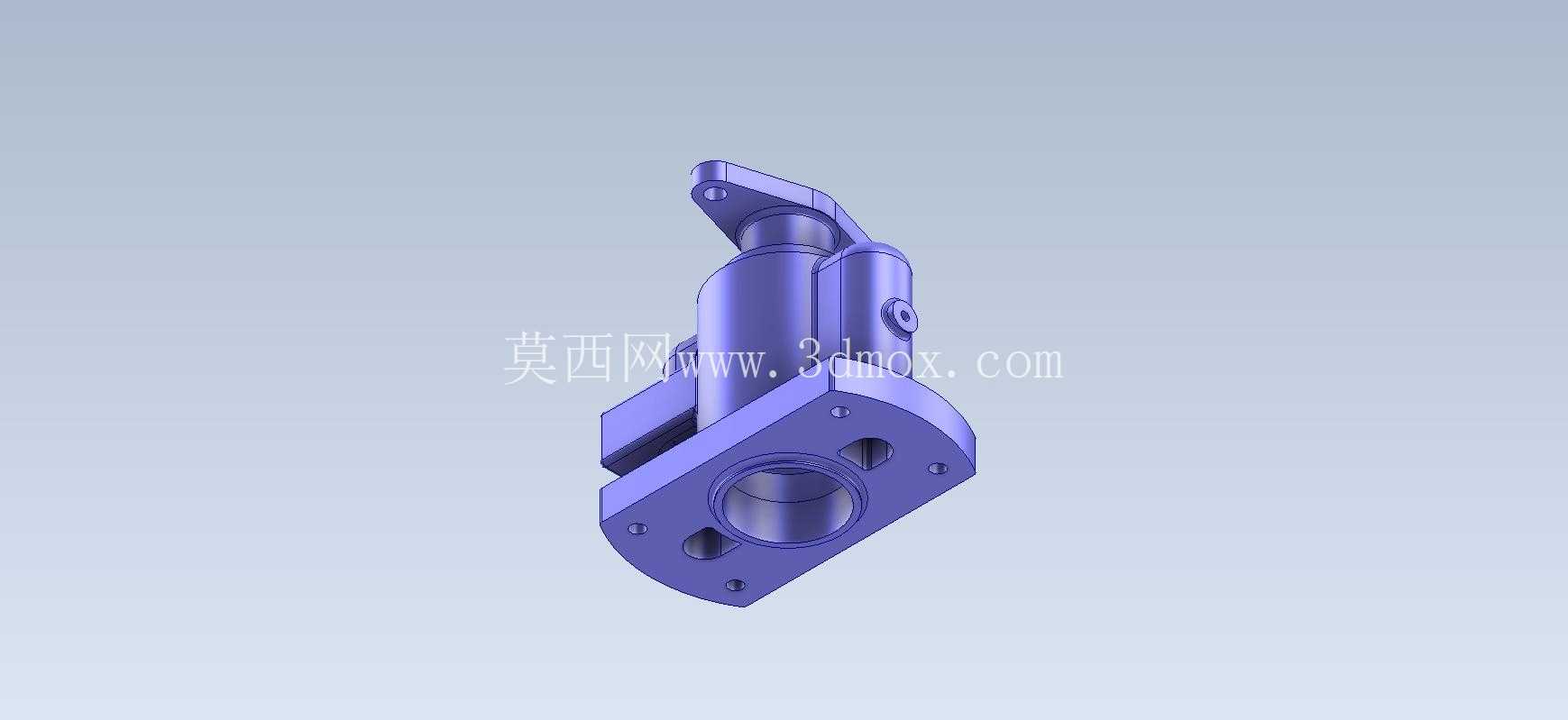

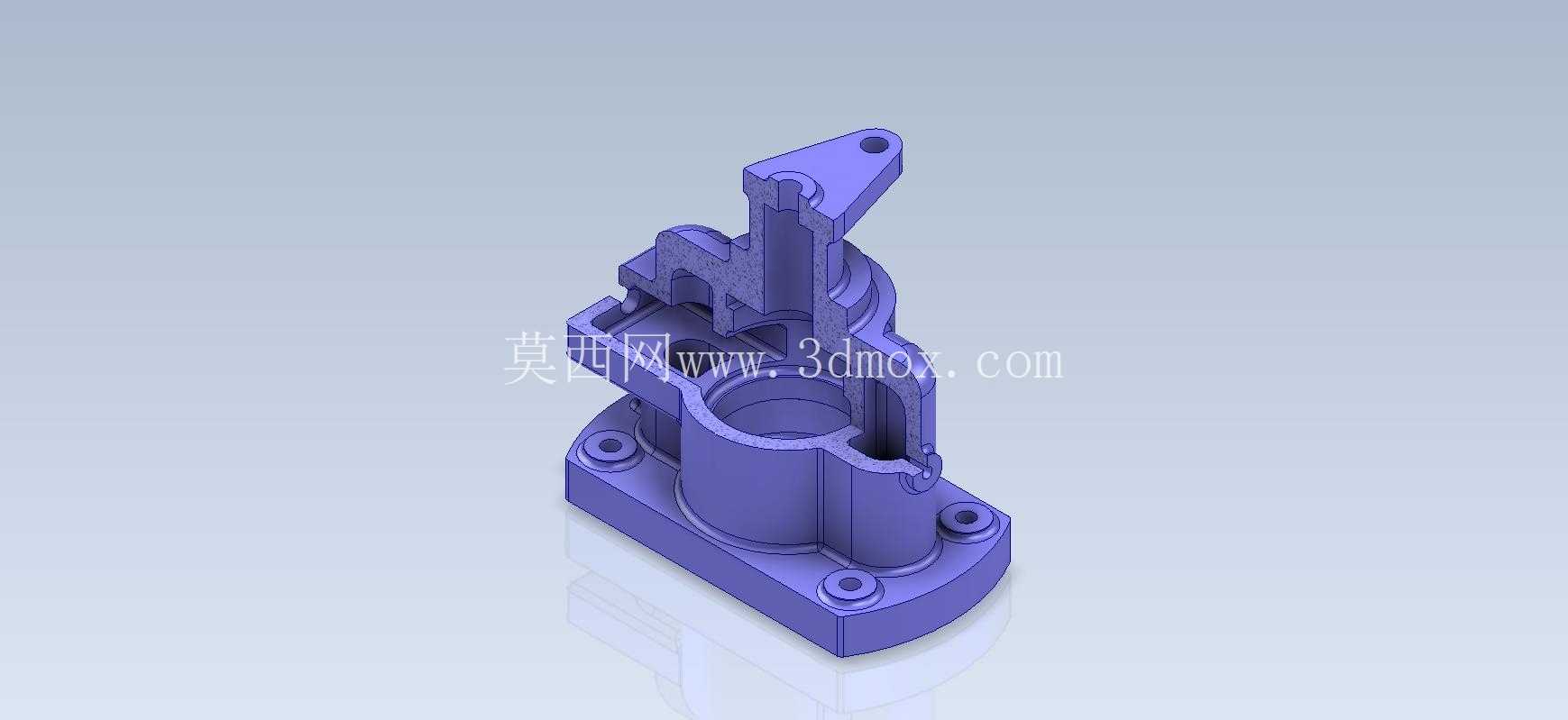

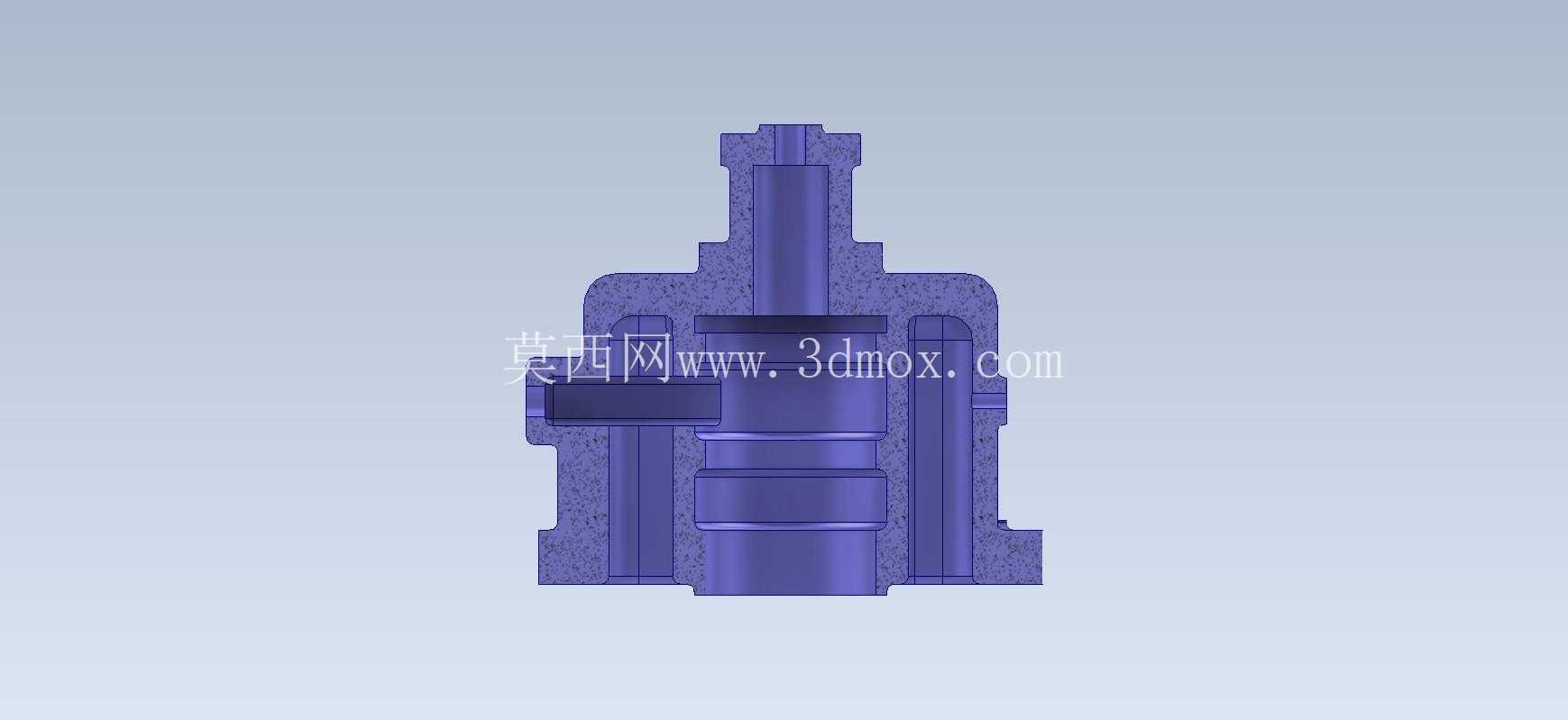

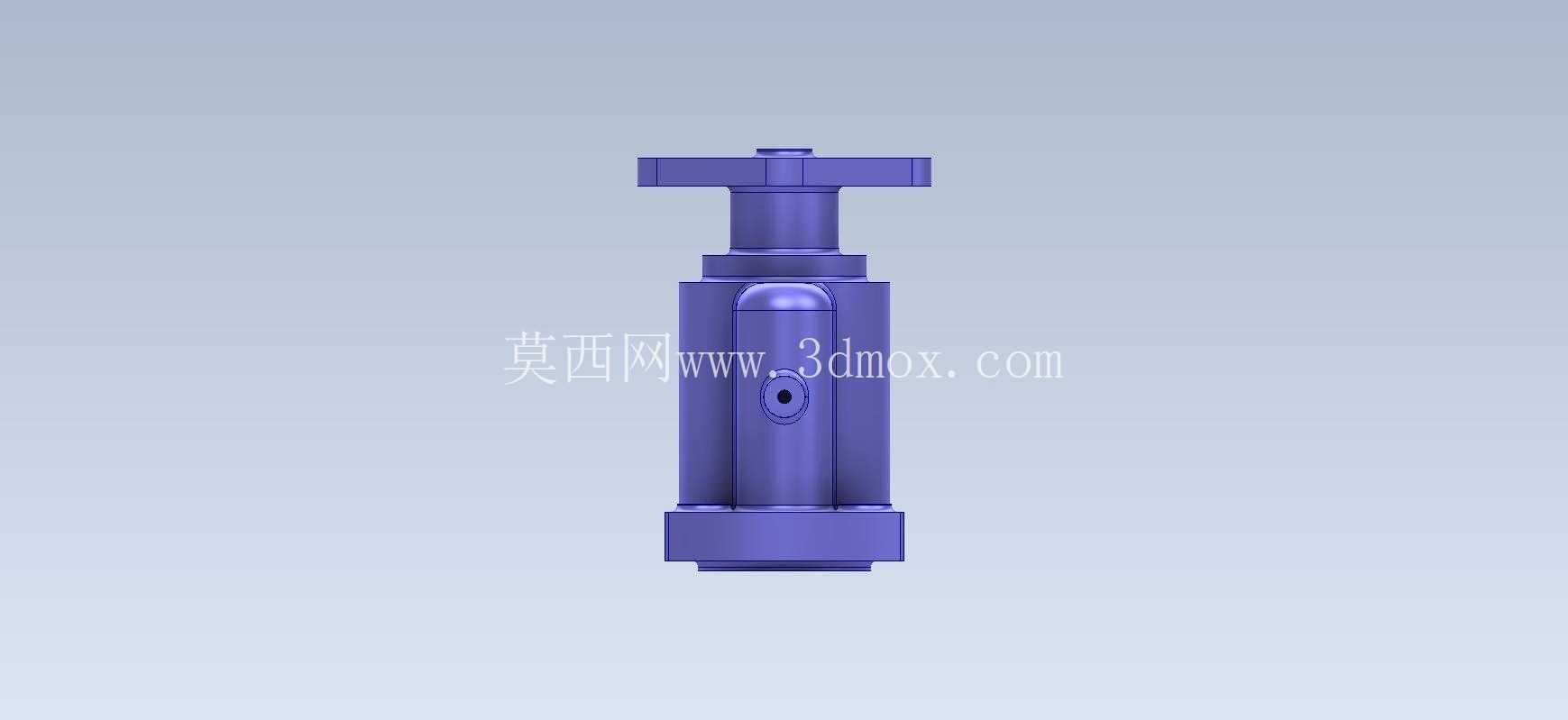

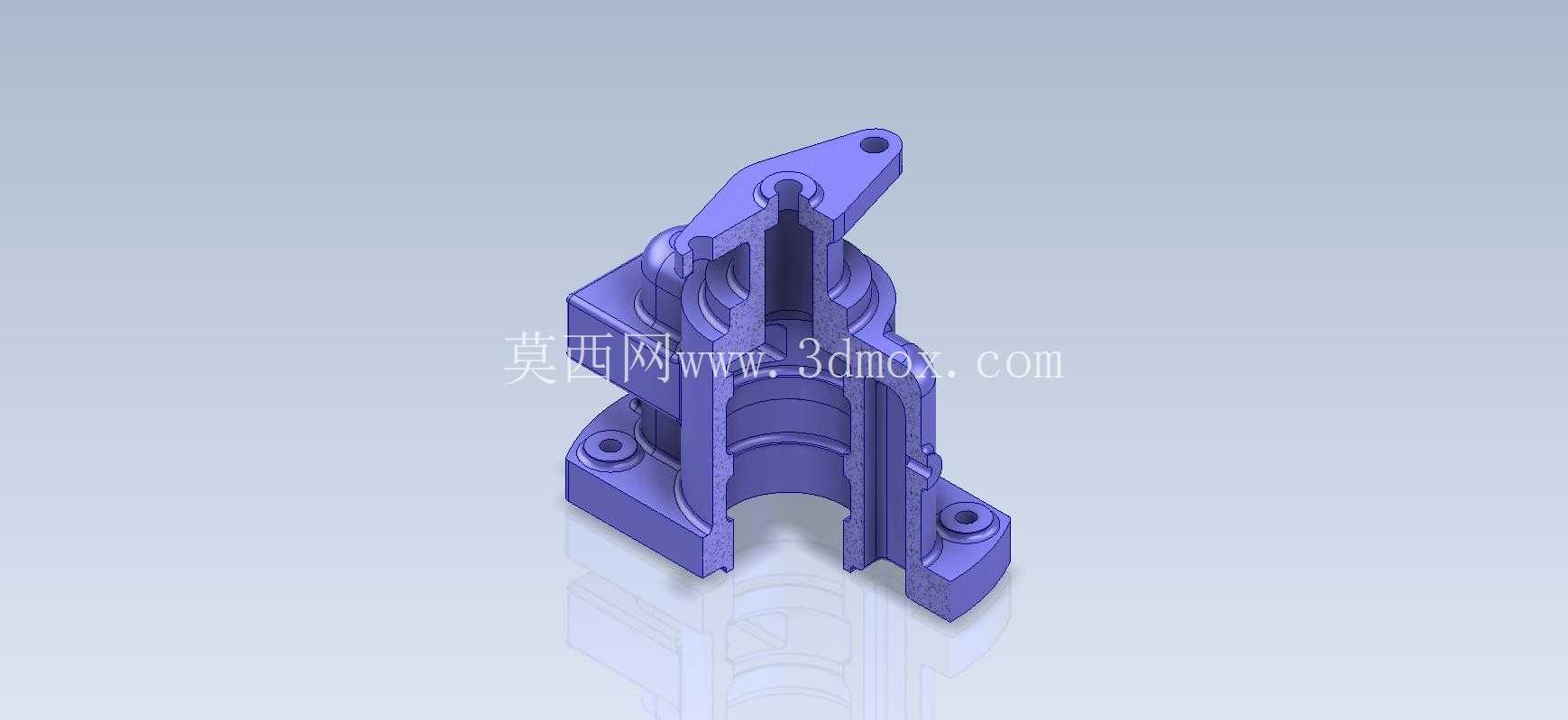

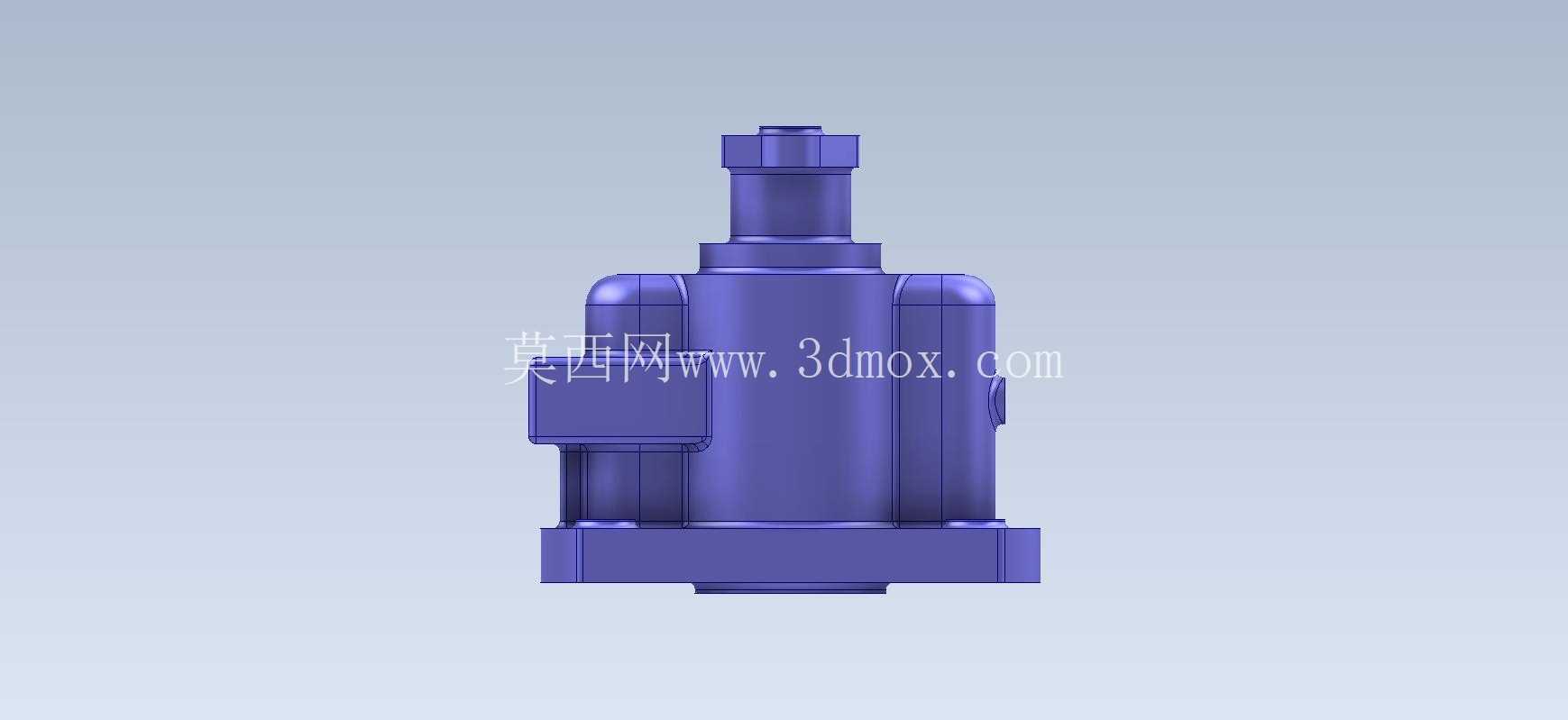

　　这款阀体属于小型液压回路的控制元件，常见于小型液压站、工装夹具液压回路、教学实训台的液压系统中，主要承担油路通断、流向切换或者压力调节的基础功能，区别于大口径工业管路阀门，这类小尺寸阀体更多适配集成式液压阀组的安装需求，不需要额外做大型法兰对接，直接通过底座的四个安装孔固定在阀块或者安装基板上即可。从结构来看，整体采用立式布局，底部为带安装孔的矩形安装底座，底座上的四个沉孔均匀分布在底座四角，安装时可以直接穿入内六角螺栓完成固定，安装面做了平面度要求，避免安装后出现密封面渗漏的问题，底座上方集成了主阀腔结构，主阀腔为圆柱形腔体，内部用于容纳阀芯、复位弹簧等核心动作零件，阀腔侧面预留了油口接口位置，可以根据实际回路需求加工成内螺纹油口或者插装式油口，适配不同规格的液压油管连接。

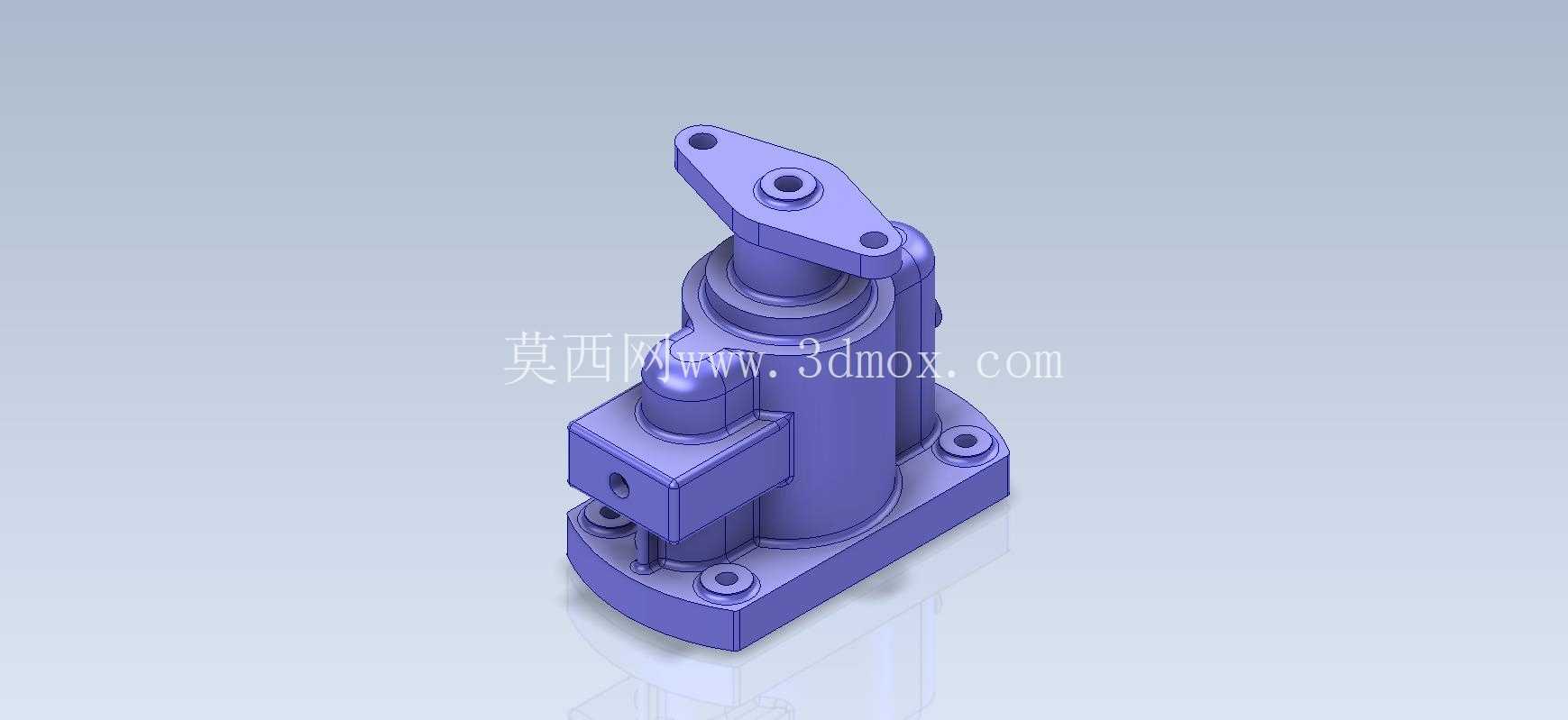

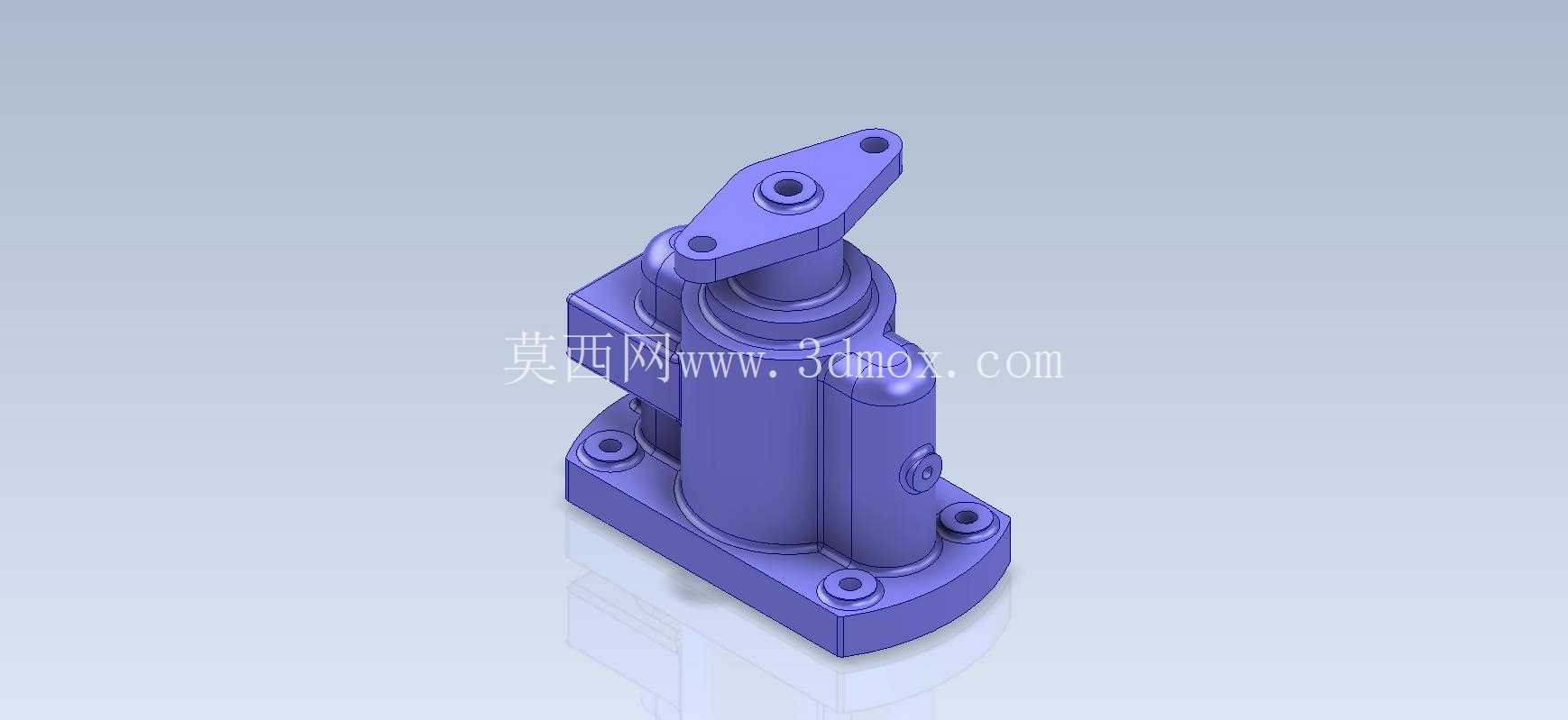

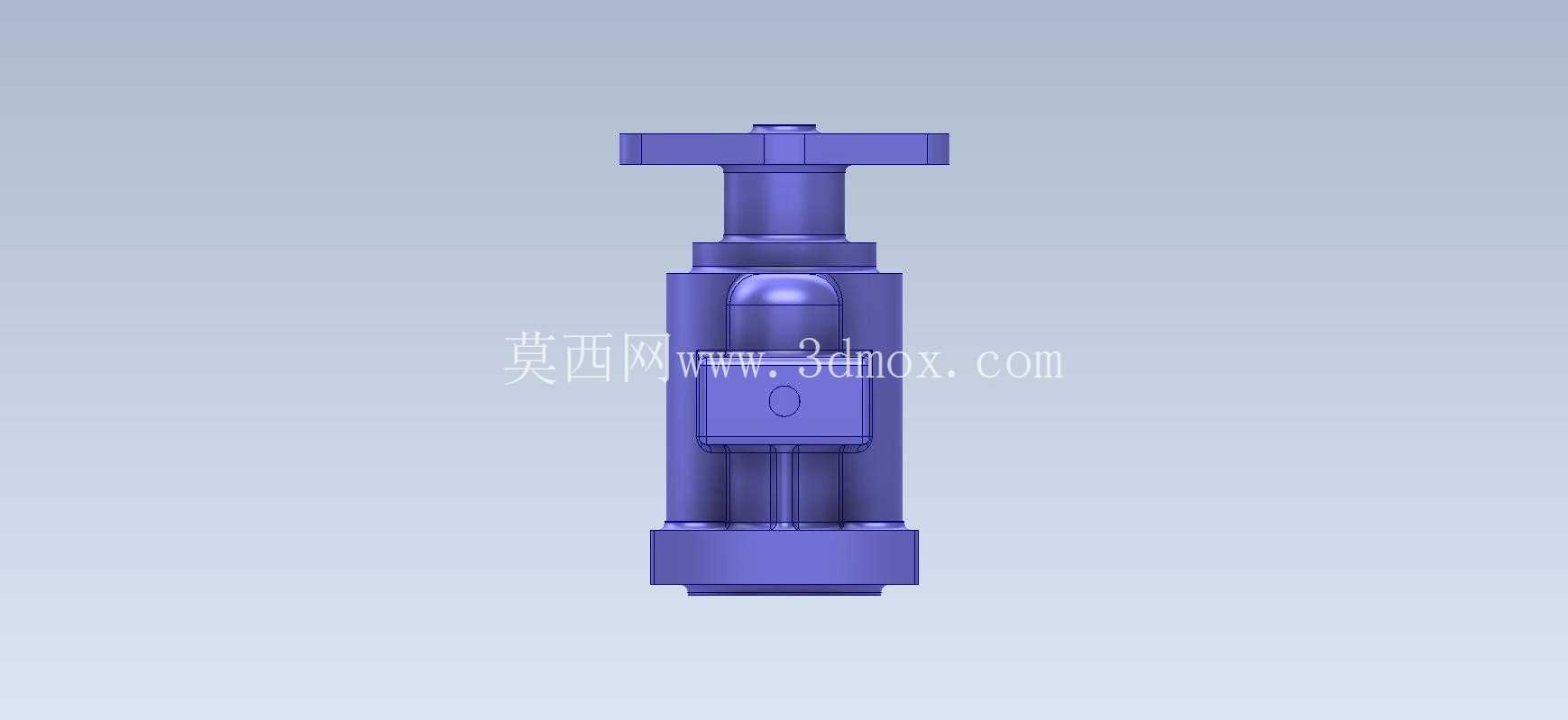

　　上部伸出的摇臂结构是手动控制的操作端，摇臂上的两个铰接孔分别用于连接操作手柄和定位销轴，扳动手柄时可以带动内部阀芯做轴向或者旋转动作，从而改变油路的连通状态，摇臂的角度设计经过运动校核，保证操作行程内不会和阀体本体、周边安装的其他阀件产生运动干涉。设计这类阀体的时候，首先要考虑的是内部流道的通径匹配，要和对应系统的流量参数适配，避免通径过小造成过大的压力损失，也不能盲目放大通径导致整体结构臃肿；其次要考虑安装边界的兼容性，底座的安装孔距要和常规的小型液压阀组安装孔位通用，降低用户的安装适配成本，操作端的摇臂长度要兼顾操作力矩和空间占用，摇臂太长会需要更大的操作空间，太短则会导致操作力过大，不符合手动操作的人机工程要求。

　　外形上整体没有多余的外凸结构，所有棱边都做了铸造圆角处理，既适合铸造成型的工艺要求，也能避免安装调试过程中尖锐棱边划伤操作人员，阀体的壁厚根据液压系统的额定工作压力做了匹配，常规16MPa工作压力下，壁厚保留足够的安全余量，不会出现受压变形的问题，同时也不会因为壁厚过大造成材料浪费。在实际建模练习过程中，这类阀体是非常典型的机械结构练习案例，涵盖了拉伸、旋转、切除、打孔、阵列等常用的三维建模命令，同时需要兼顾零件的工艺性要求，比如安装孔的沉头深度、螺纹孔的底孔深度、铸造拔模角度这些细节，都需要在建模过程中同步考虑，不能只做外观造型而忽略实际加工的可行性。

　　很多初学者在练习这类阀体建模的时候，容易忽略安装面的平面度要求、运动部件的干涉检查，往往只做出了大致外形，实际放到装配体中就会出现螺栓无法安装、手柄转动碰壳的问题，这也是基础练习中需要重点关注的点——建模不是单纯的几何堆砌，每一个特征都要对应实际的加工、装配、使用需求。这类小型阀体在实际应用中，因为结构简单、成本低廉、维护方便，在小型液压工装、教学实验设备、小型自动化设备的液压回路中应用非常广泛，相比电磁控制的换向阀，手动控制的阀体不需要供电，可靠性更高，适合不需要频繁切换动作、或者需要人工干预操作的回路位置，安装时只需要保证安装面平整、密封件安装到位，就能长期稳定工作，日常维护也只需要定期检查密封件是否老化、操作铰接位置是否加注润滑脂即可，不需要复杂的维护流程。
