平面关节型SCARA装配作业机器人结构

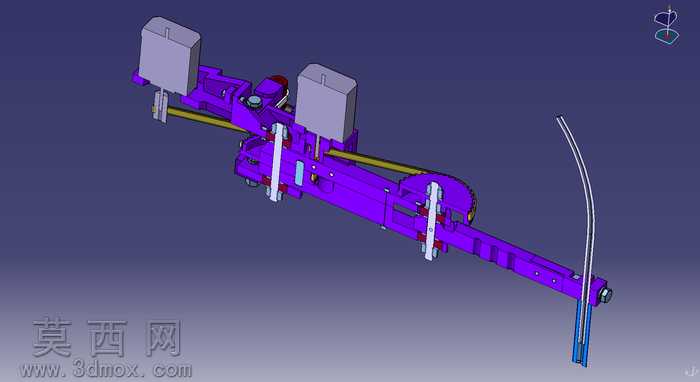

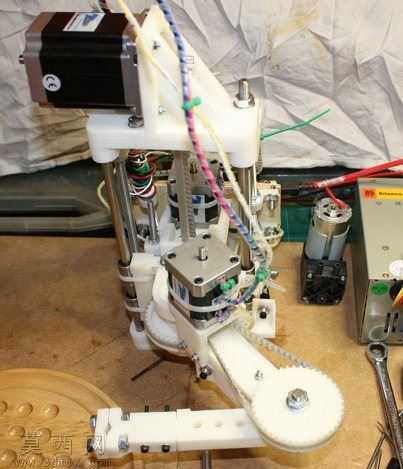

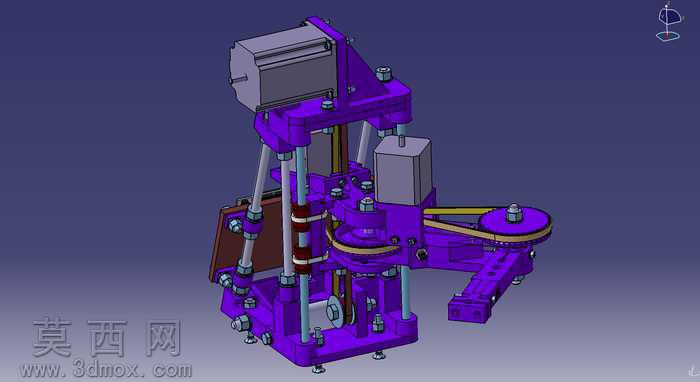

本模型为平面关节型SCARA装配作业机器人，整体采用三维建模软件完成全参数化结构搭建，建模过程中对每一处装配关系做了严谨的运动副约束，还原真实设备的运动逻辑与装配层级。模型外观主体采用饱和度较高的紫色工程塑料材质模拟机身护罩与结构支架，金属传动部件、紧固件分别赋予银灰色金属、发黑紧固件的对应材质，驱动电机外壳做哑光灰质感处理，同步带、密封件等柔性部件赋予橡胶类哑光材质，渲染阶段采用均匀的工业展示布光，清晰呈现各部件的轮廓与装配层次，无过度曝光或结构遮挡问题。结构设计上，该机器人采用SCARA经典的平面关节构型，竖直方向设置独立的升降导向轴组，搭配多根光轴导向与传动丝杆结构，保证Z轴升降的运动精度与承载稳定性；水平回转关节采用同步带传动结构，搭配大直径回转支承实现大臂的水平回转，小臂末端设置作业执行端安装位，可适配夹爪、吸盘等不同末端执行器完成分拣、装配类作业。机身底部设置一体化安装底座，预留紧固件安装孔位，可直接固定于作业台面，驱动电机分别布置于机身背部与关节侧方，合理避让运动行程避免干涉。设计思路围绕小型轻量化装配分拣场景展开，在保证关节运动范围满足平面作业需求的前提下，尽可能压缩机身整体体积，采用型材与标准紧固件组合的装配方式，降低加工与装配难度，传动结构优先选用同步带这类传动平稳、噪音低的传动方案，适配电子元器件、小型零部件的高速分拣与精密装配作业场景，模型完整还原了各部件的连接关系，可用于运动仿真验证、结构方案参考以及教学演示使用，各零件建模精度符合工业设计常规要求，无缺失面、错配装配关系等问题，能够直观展现平面关节机器人的典型结构组成与工作原理。
